WM-LR490WAX6四组输出开关电源介绍
发布时间：2026-08-05 点击数：5

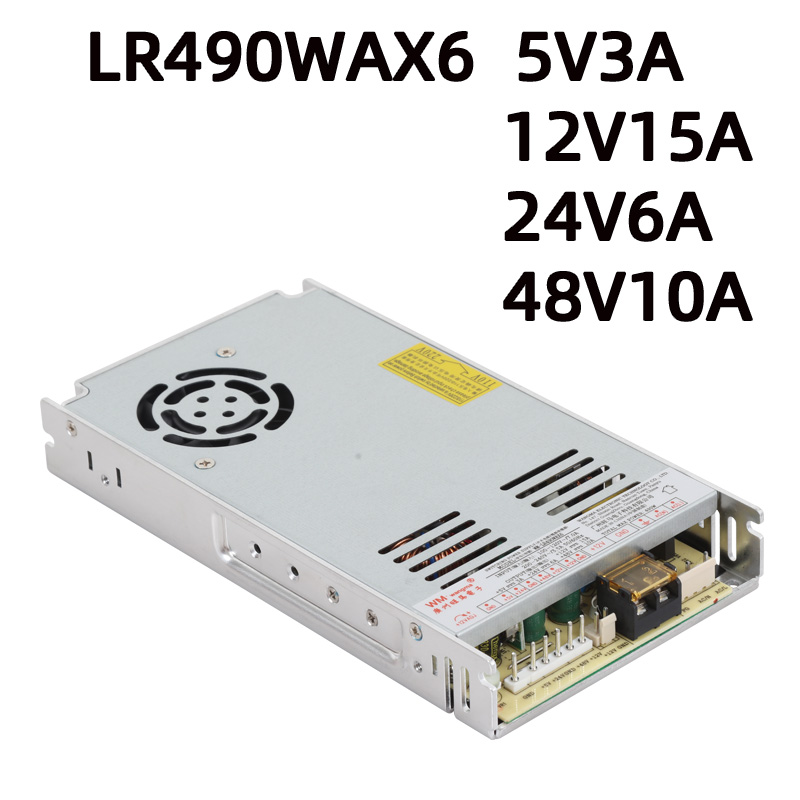

WM-LR490WAX6四组输出开关电源产品定位：1U 超薄型四组多路输出开关电源，额定最大功率 500W，支持定制其他输出电压组合，主打高可靠、长寿命工业供电场景， 是旺马电子专为夹娃娃机、抓烟机等游艺设备设计的多路输出开关电源，核心适用场景为需 5V/12V/24V/48V 多电压协同供电的商用娃娃机整机系统。
WM-LR490WAX6娃娃机电源核心卖点特性
WM-LR490WAX6娃娃机电源交流输入分档切换，可耐受 300VAC 浪涌 5 秒；保护齐全：短路、过负载保护，异常打嗝式保护，故障消除自动恢复；内置温控直流风扇：环境温度≥50℃风扇启动，≤40℃停机；1U 低矮机身，通过 5G 振动测试，出厂 100% 满载老化检测；CH1/CH2 双路高精度稳压，带 LED 电源工作指示灯；宽温工作区间，典型效率 87%，提供 3 年质保；高 MTBF，抗震、耐压绝缘达标，适配工业设备。
多档电压输出：支持 5V/12V/24V/48V 切换或分路输出，解决单电源无法满足多模块电压差异的问题 。工业级防护：具备过压、过流、短路、过温多重保护及宽压输入设计，适应电网波动，防止烧坏主板或电机 。长时稳定运行：采用金属外壳散热与温控风扇，支持长时间满载工作，减少因电源故障导致的停机维修 。

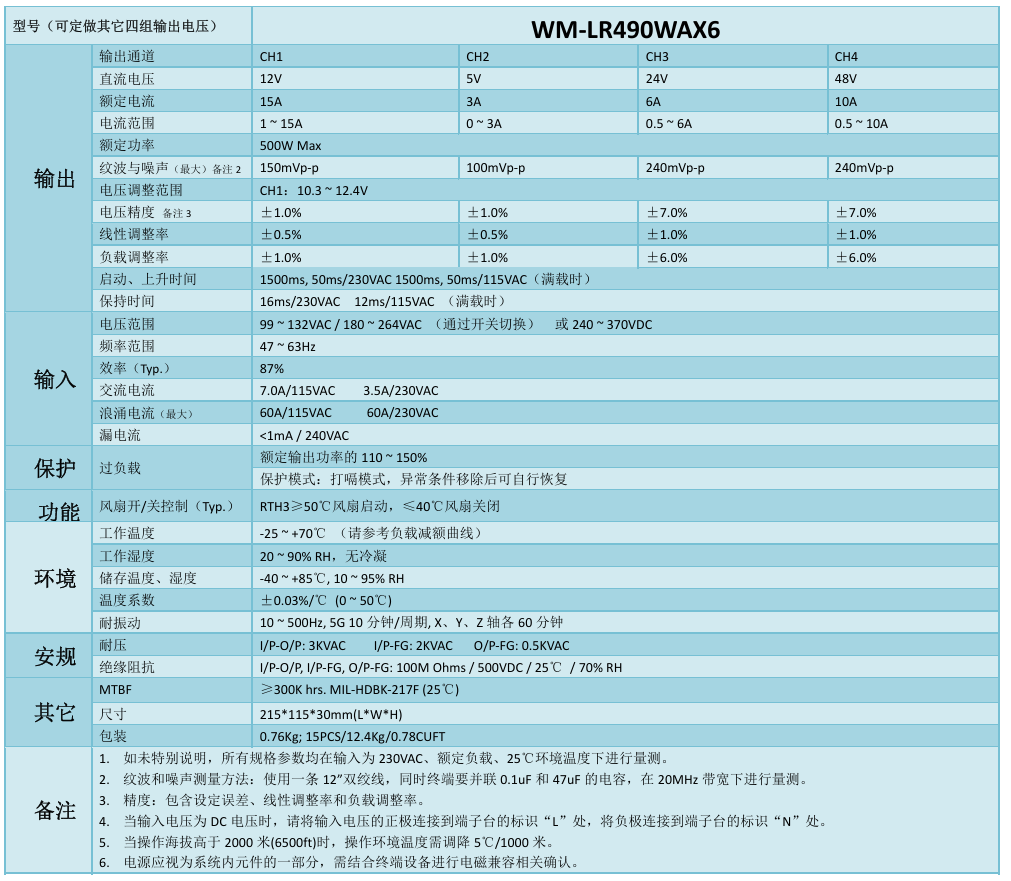

WM-LR490WAX6娃娃机电源输出规格
四路输出额定参数
| 通道 | 直流电压 | 额定电流 | 工作电流范围 | 最大纹波噪声 | 电压调整范围 | 电压精度 | 线性调整率 | 负载调整率 |
|---|---|---|---|---|---|---|---|---|
| CH1 | 12V | 15A | 1~15A | 150mVp-p | 10.3~12.4V | ±1.0% | ±0.5% | ±1.0% |
| CH2 | 5V | 3A | 0~3A | 100mVp-p | 不可调 | ±1.0% | ±0.5% | ±1.0% |
| CH3 | 24V | 6A | 0.5~6A | 240mVp-p | 不可调 | ±7.0% | ±1.0% | ±6.0% |
| CH4 | 48V | 10A | 0.5~10A | 240mVp-p | 不可调 | ±7.0% | ±1.0% | ±6.0% |
整机上限功率：500W Max；启动 / 上升时间：满载工况下，115VAC/230VAC 输入均为启动 1500ms、上升 50ms；保持时间：满载时 230VAC 输入 16ms，115VAC 输入 12ms。
WM-LR490WAX6娃娃机电源输入规格
WM-LR490WAX6电源输入规格为AC 88–264V 全范围宽压输入（兼容 110V/220V 市电），频率47–63Hz，支持直流输入124–370VDC。
输入电压：交流电压（开关切换两档）低压档：99~132VAC；高压档：180~264VAC；（宽电压设计，无需变压器适配全球电网）兼容直流输入 240~370VDC；输入频率：47–63Hz；直流输入范围：输入电流：115VAC 输入 7.0A，230VAC 输入 3.5A；124–370VDC（部分工况支持）浪涌电流：115VAC/230VAC 输入最大均 60A；漏电流：240VAC 工况下＜1mA；抗浪涌能力：可承受 300VAC 浪涌输入 5 秒；适用环境：-30℃~+70℃工业级宽温。
WM-LR490WAX6娃娃机电源保护机制
过负载保护：负载达到额定功率 110%~150% 触发；短路 + 过载保护模式：打嗝保护，移除异常负载后自动恢复供电；温控风扇联动保护：低温停机降噪音，高温强制风冷散热。
短路保护 (SCP)：当输出端发生短路时，娃娃机电源会自动切断输出或进入锁定状态，防止电流过大烧毁内部元件，部分型号支持故障排除后自动恢复。
过流保护 (OCP)：在抓爪动作或电机启动瞬间电流激增时，若超过设定阈值，电源会立即限制电流输出，避免设备断电或元器件过热。
过压保护 (OVP)：针对电网波动或雷击浪涌，电源能承受高达 300VAC 的瞬时输入，并在输出电压异常升高时切断输出，保护后端精密控制板。
过温保护 (OTP)：内置智能温控风扇与温度传感器，当机身温度超过安全范围（通常为 60℃-70℃）时，自动降低功率或停机冷却，防止热衰减。
WM-LR490WAX6娃娃机电源环境与可靠性参数
1. 温度指标
工作温度：-25℃ ~ +70℃（高温段需按减额曲线降载使用）；海拔＞2000m 时，每升高 1000 米环境温度下调 5℃；储存温湿度：-40℃ ~ +85℃，湿度 10%~95% RH；工作湿度：20%~90% RH，无冷凝；温度系数：0~50℃区间 ±0.03%/℃。
2. 机械抗震
振动测试：10~500Hz、5G 加速度，单轴 10 分钟 / 周期，X/Y/Z 三轴合计 60 分钟，满足设备震动工况。
3. 寿命与可靠性
MTBF（平均无故障时间）：25℃常温下≥30 万小时，依据 MIL-HDBK-217F 标准；出厂检测：全部机型满载老化测试；质保 3 年。
WM-LR490WAX6娃娃机电源安规绝缘耐压
输入 - 输出 (I/P-O/P) 耐压：3KVAC；输入 - 大地 (I/P-FG) 耐压：2KVAC；输出 - 大地 (O/P-FG) 耐压：0.5KVAC；绝缘阻抗：I/P-O/P、I/P-FG、O/P-FG 三组隔离均≥100MΩ（500VDC、25℃、70% RH 环境测试）。绝缘耐压标准：工业级娃娃机电源一般要求输入对输出、输入对机壳的耐压测试达到AC 1500V/1min或AC 3000V/1min（视具体功率等级和认证标准如CCC、CE而定），以确保在潮湿或高频操作环境下的电气安全。
WM-LR490WAX6娃娃机电源结构尺寸与包装
整机尺寸：长 215mm × 宽 115mm × 高 30mm（1U 超薄结构）；配套机械尺寸图纸标注安装孔位、风扇开孔、端子定位尺寸，含 M4 固定螺丝规格。
单台重量：0.76Kg；整箱规格：15 台 / 箱，总重 12.4Kg，体积 0.78 立方英尺。
减额曲线：环境温度超过 40℃后，允许负载百分比线性下降，70℃接近满载限制临界点；
静态特性曲线：对比 90~132VAC 低压输入、180~264VAC 高压输入下，输入电压与带载能力的对应关系，高压输入带载稳定性更强。
WM-LR490WAX6娃娃机电源测试标准与备注说明
标准测试条件：无特殊标注时，全部参数在 230VAC 输入、额定满载、25℃常温环境测得；纹波噪声测量规范：搭配 12 英寸双绞线，终端并联 0.1μF+47μF 电容，20MHz 带宽检测；电压精度定义：综合包含设定误差、线性调整率、负载调整率总和；直流输入接线：直流输入正极接端子台标识 L，负极接 N；EMC 说明：电源仅为系统元器件，整机电磁兼容需搭配终端设备联合验证；定制服务：可按需修改四路输出电压组合。
WM-LR490WAX6娃娃机电源适用场景
娃娃机电源为工业级多路集中供电电源，四路不同电压（12V/5V/24V/48V）同步输出，兼顾高精度稳压与大功率输出，抗震、宽温、多重保护，适配工控设备、自动化设备、仪器设备等需要多组直流电压供电的设备，适合机房、车间等连续长时间运行工况。
核心适用场景
主要设备：夹娃娃机、抓公仔机、抓烟机等游艺娱乐设备的主电源供应 。供电需求：适配同时包含主板（5V）、天车/爪机电机（12V/24V）、电磁铁（24V/48V）及 LED 灯带的复合型机器 。运行环境：商场、电玩城、影院等候区等需24 小时连续运行、对稳定性与抗干扰要求高的商业场所 。功率匹配：额定功率约 400W-420W 级别，适用于中大型或负载较高的娃娃机机型，满足峰值电流需求 。
