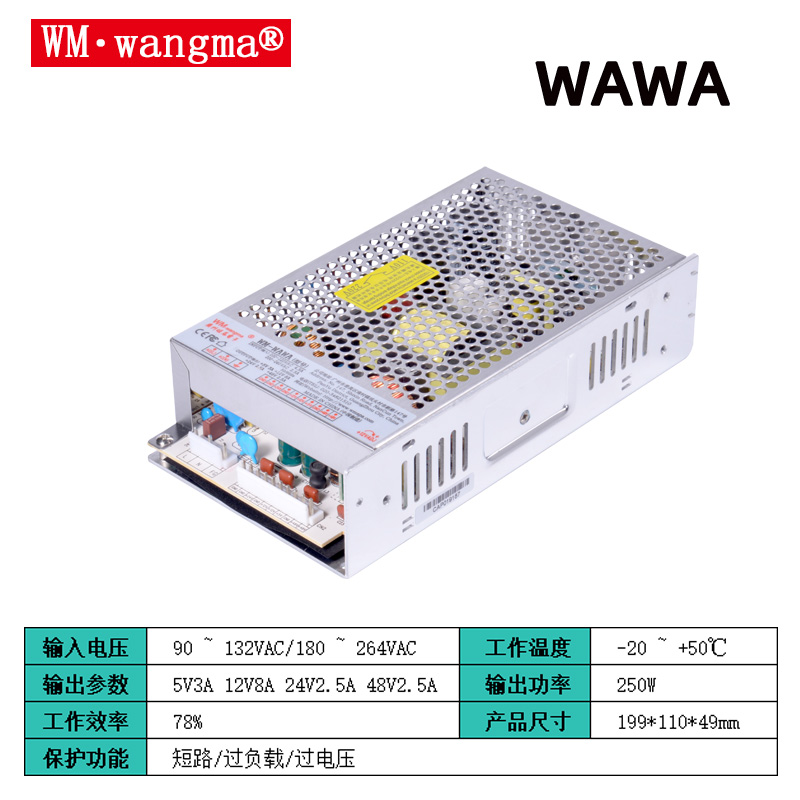

WM-WAWA豪华娃娃机专用四组输出开关电源

一、产品基础定位与核心特性

1. 产品用途

专为豪华娃娃机、礼品游艺设备设计的四路独立输出一体开关电源，单台即可同时提供 12V/5V/24V/48V 多组直流电压，一站式满足娃娃机主板、灯光、电机、天车等全部件供电需求。

2. 核心优势特性

双档交流输入切换：90~132VAC / 180~264VAC，也支持 254~370VDC 直流输入，适配不同地区市电；多重保护：短路、过负载、过电压保护，故障后关断输出，断电重启即可恢复；耐冲击设计：可承受 300VAC 浪涌输入 5 秒，出厂 100% 满载老化测试，可靠性高；散热与指示：自然风冷散热，配备 LED 电源工作指示灯；开关频率 54KHz；质保：整机 2 年保固，低成本高稳定性；环境耐受：宽温工作、抗振动，满足游乐设备长期连续运行。

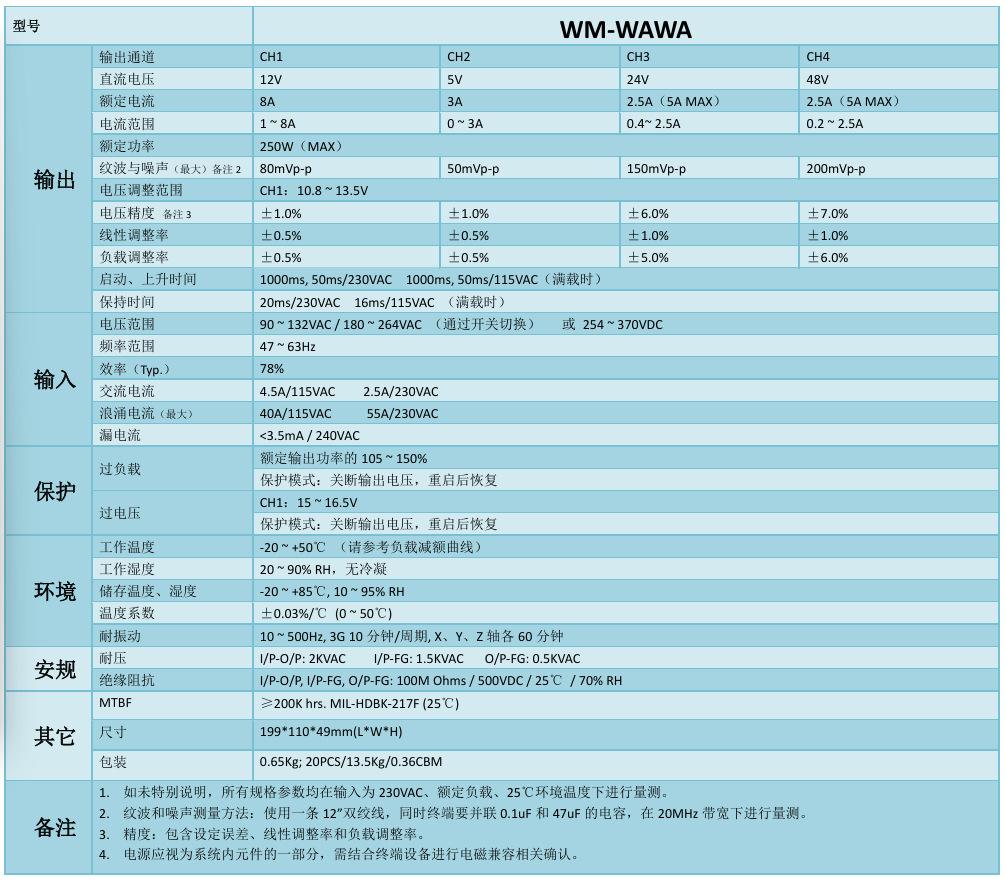

二、完整规格参数

四路输出规格（总最大额定功率 250W）

稳压性能指标

线性调整率：CH1/CH2 为 1.0%±0.5%；CH3 为 6.0%±1.0%；CH4 为 7.0%±1.0%；负载调整率：CH1/CH2±0.5%；CH3±5.0%；CH4±6.0%；温度系数：±0.03%/℃（0~50℃区间）。上电与掉电时序（满载、25℃标准测试）启动 / 上升时间：1000ms 启动、上升 50ms（115VAC/230VAC 通用）；保持时间：230VAC 输入 20ms，115VAC 输入 16ms。

输入参数

交流频率：47~63Hz；典型转换效率 78%；输入电流：115VAC 工况 4.5A，230VAC 工况 2.5A；浪涌冲击电流：115VAC 最大 40A，230VAC 最大 55A；漏电流：240VAC 工况＜3.5mA；过负载保护阈值：额定功率 105%~150% 触发保护。

三、环境、安规与可靠性参数

温湿度使用范围

工作温度：-20℃ ~ +50℃（高温需参考负载减额曲线降功率）；工作湿度：20%~90% RH，无冷凝；储存温湿度：-20℃ ~ +85℃，10%~95% RH。抗振动性能：10~500Hz、3G 加速度，每周期 10 分钟，X/Y/Z 三轴各持续 60 分钟。绝缘耐压安规：耐压：输入 - 输出 2KVAC；输入 - 机壳 1.5KVAC；输出 - 机壳 0.5KVAC；绝缘阻抗：输入 / 输出 / 机壳两两之间≥100MΩ（500VDC、25℃、70% RH 测试）。寿命指标：MTBF 平均无故障时间≥20 万小时（依据 MIL-HDBK-217F 标准，25℃环境测算）。

WM-WAWA豪华娃娃机电源核心参数参考（基于行业通用标准与同类豪华机型推断）‌工作环境温度‌：-10℃ ~ +40℃（室内无直射阳光）‌相对湿度‌：≤90% RH（无凝露，建议长期运行环境≤75% 以防线圈/电路板受潮）‌供电要求‌：AC 220V±10%，50Hz；部分电源模块支持宽压输入（如 110V/220V 自适应）安规认证‌：整机应通过‌CCC 认证‌（中国强制认证），电源部件需符合 GB 4943.1（信息技术设备安全）或 GB 8898（音频视频设备安全）；玩偶奖品需符合 GB 6675（玩具安全）及 GB 31701（纺织品安全）‌关键可靠性指标‌：电磁铁夹持寿命≥50 万次循环；天车电机连续无故障运行时间（MTBF）≥10,000 小时；电源盒过载/短路保护响应时间＜100ms；‌防护等级‌：机箱内部电气部件建议≥IP20（防手指触及），外壳结构需具备防暴力破坏设计（豪华款通常加厚钢化玻璃与金属框架）‌‌。

四、外形尺寸和包装信息

1. 整机物理尺寸

整机长宽高：199mm × 110mm × 49mm(L×W×H)

2. 重量与包装

单台净重：0.65Kg；装箱规格：20 台 / 箱，整箱 13.5Kg，体积 0.36CBM。

五、测量标准备注

标准测试条件：无特殊标注时，全部参数均在 230VAC 输入、额定满载、25℃环境温度下测得；纹波噪声测试规范：采用 12 英寸双绞线，输出端并联 0.1μF+47μF 电容，20MHz 带宽示波器测量；精度定义：参数误差包含电压设定偏差、线性调整率、负载调整率三者总和；EMC 提示：电源属于整机系统元件，整机电磁兼容需结合娃娃机终端设备整机验证。

六、厂商联系方式

生产厂家：广州市番禺区南村镇坑头村市新路 147 号

联系电话：020-34821510；传真：020-34821526；官网：http://www.wmsps.com/

七、整体应用总结

WM-WAWA豪华娃娃机电源是游乐娃娃机专用一体化多路供电方案，250W 总功率覆盖整机多电压负载，多重安全保护、宽市电适配、长寿命低故障率，配套完整安装尺寸图纸，适合批量配套抓娃娃机、精品礼品机设备使用，提供 2 年质保售后保障。
