WM-ATX420WA开关电源介绍
发布时间：2026-08-06 点击数：5
WM-ATX420WA开关电源的产品基础信息
品牌与厂商：广州旺馬電子（WM wangma），厂址广州市番禺区南村镇坑头村市新路 147 号，配套联系电话 020-34821510、传真 020-34821526，官网http://www.wanma888.com/。

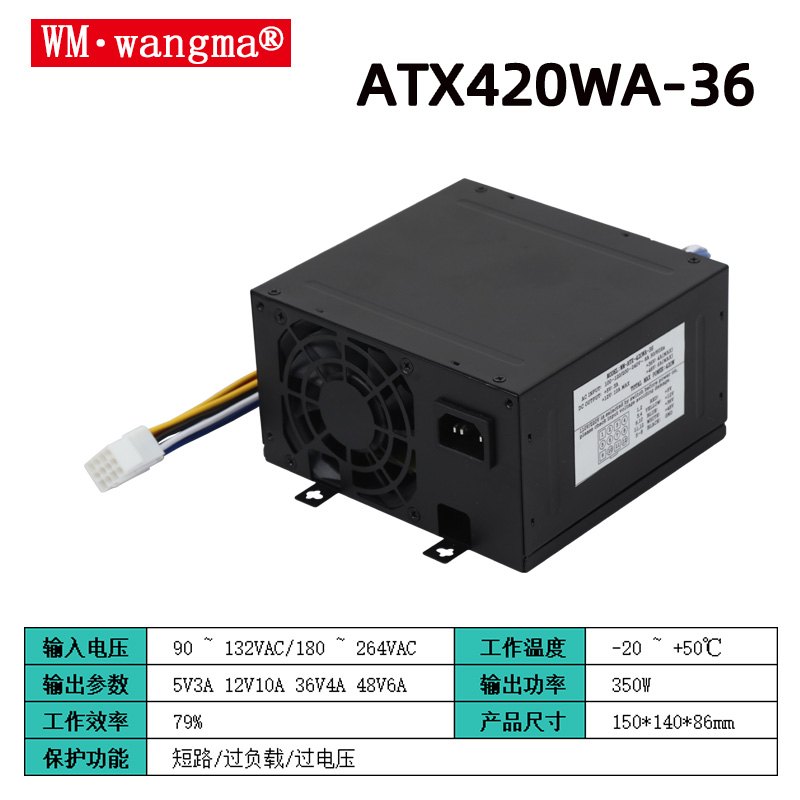

型号与定位：WM-ATX420WA，豪华娃娃机专用 350W 大功率开关电源，提供 2 年质保。WM-ATX420WA 是专用于夹娃娃机、抓烟机、公仔机等游艺/自助贩卖设备的多路输出开关电源，额定功率 420W，支持 5V/12V/24V/48V 切换供电 。
WM-ATX420WA开关电源的核心特点
WM-ATX420WA开关电源交流输入支持档位切换，可承受 300VAC 浪涌输入 5 秒；内置直流风扇强制风冷散热，搭载 LED 电源工作指示灯；具备短路、过负载、过电压多重保护；出厂完成 100% 满载老化测试，低成本、高可靠性；开关工作频率 54KHz。
该电源支持 85-265VAC 宽电压输入，内置防雷击/浪涌模块（抗浪涌可达±4kV），配合工业级 EMC 滤波设计，适应电玩城 7×24 小时高负载及电机频繁启停的恶劣工况；故障触发后通常需断电复位才能恢复供电，杜绝反复冲击损坏设备 。
WM-ATX420WA开关电源的输出规格（4 路直流输出，总最大功率 350W）

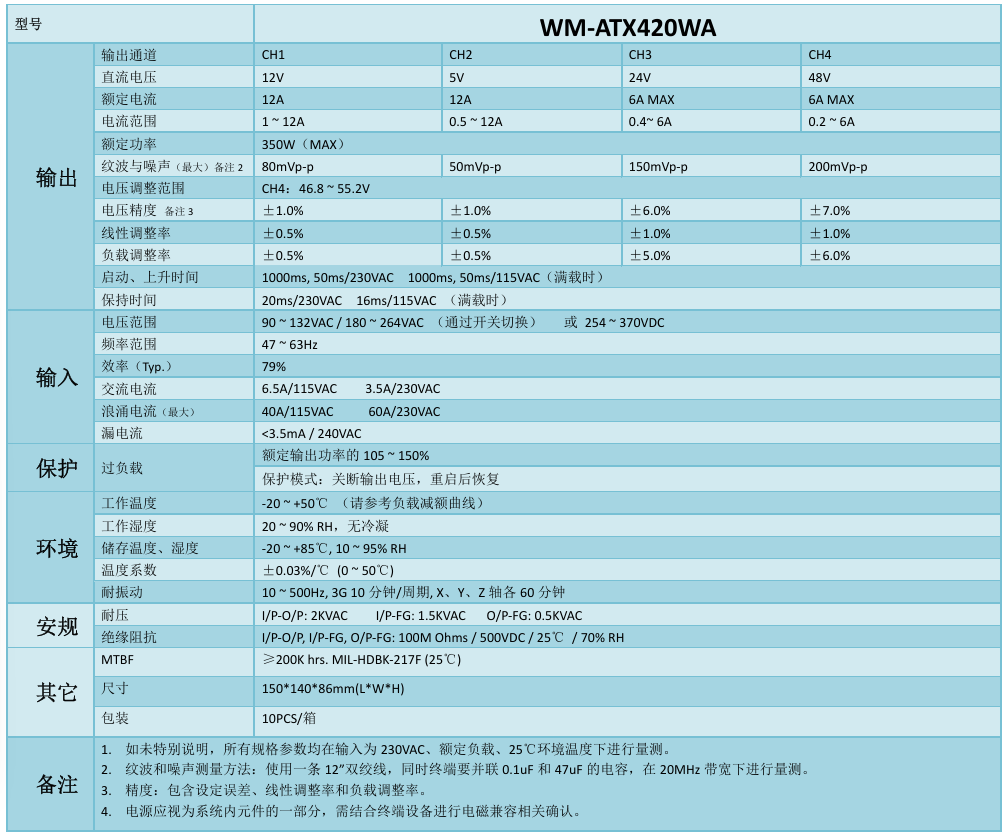

| 输出通道 | 标称电压 | 额定电流 | 工作电流范围 | 纹波噪声上限 | 电压调整区间 | 电压综合精度 | 线性调整率 | 负载调整率 |
|---|---|---|---|---|---|---|---|---|
| CH1 | 12V | 12A | 1~12A | 80mVp-p | 固定输出 | ±1.0% | ±0.5% | ±0.5% |
| CH2 | 5V | 12A | 0.5~12A | 50mVp-p | 固定输出 | ±1.0% | ±0.5% | ±0.5% |
| CH3 | 24V | 6A MAX | 0.4~6A | 150mVp-p | 固定输出 | ±6.0% | ±1.0% | ±5.0% |
| CH4 | 48V | 6A MAX | 0.2~6A | 200mVp-p | 46.8~55.2V 可调 | ±7.0% | ±1.0% | ±6.0% |
输出时序与稳定性参数
启动 & 上升时间：满载工况下，115VAC/230VAC 输入均为 1000ms 启动、50ms 上升；掉电保持时间：230VAC 满载 20ms，115VAC 满载 16ms；温度系数：0~50℃区间 ±0.03%/℃。
WM-ATX420WA开关电源的输入规格
交流电压档位（开关切换）
低压档：90~132VAC；高压档：180~264VAC；也可兼容 254~370VDC 直流输入；工作频率：47~63Hz；典型转换效率 79%；输入电流：115VAC 下 6.5A，230VAC 下 3.5A；浪涌电流最大值：115VAC 40A，230VAC 60A；漏电流：240VAC 工况＜3.5mA；隔离耐压：输入 - 输出 2KVAC，输入 - 地 1.5KVAC，输出 - 地 0.5KVAC；绝缘阻抗≥100MΩ（500VDC、25℃、70% RH）。
WM-ATX420WA开关电源的保护功能
过负载保护：触发区间为额定功率 105%~150%，保护逻辑为关断输出，断电重启后自动恢复；同步集成短路保护、过电压保护三类防护。
过压保护 (OVP)：输出电压异常升高时自动切断，防止烧毁主控板或电机。过流保护 (OCP)：负载电流超过阈值时限流或停机，应对电机启动冲击。短路保护 (SCP)：输出端短路瞬间触发锁机，避免电源炸机或起火。过温保护 (OTP)：内部温度超标时停止工作，防止元器件热损坏。欠压保护 (UVP)：输入电压过低时暂停工作，避免不稳定运行。过功率保护 (OPP)：总输出功率超限自动关断，确保长期满载安全 。
WM-ATX420WA开关电源的环境与机械可靠性
1. 温湿度工况
工作环境：-20℃~+50℃（高温需按负载减额曲线降功率），湿度 20~90% RH、无凝露；储存环境：-20℃~+85℃，湿度 10~95% RH。
2. 振动与寿命
耐振动：10~500Hz、3G 强度，X/Y/Z 三轴各测试 60 分钟，单周期 10 分钟；MTBF 平均无故障时长：25℃环境下≥20 万小时（依据 MIL-HDBK-217F 标准）。
3. 整机尺寸与包装
本体外形尺寸：长 150mm× 宽 140mm× 高 86mm；包装规格：每箱 10 台；安装图纸关键外形尺寸：总长 138±0.1mm，总宽 74±0.1mm。
备注测试标准与使用说明
基准测试条件：无特殊标注时，全部参数在 230VAC 交流输入、额定满载、25℃环境下测得；纹波噪声测试规范：采用 12 英寸双绞线，终端并联 0.1μF+47μF 电容，20MHz 带宽测量；电压精度定义：包含设定误差、线性调整率、负载调整率三项叠加误差；EMC 电磁兼容：电源仅为设备组件，整机电磁兼容需搭配娃娃机终端整机联合验证。
如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。 纹波和噪声测量方法：使用一条12”双绞线，同时终端要并联0.1uF和47uF的电容，在20MHz带宽下进行量测。 精度：包含设定误差、线性调整率和负载调整率。 电源应视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。
WM-ATX420WA开关电源的适用场景
WM-ATX420WA开关电源专为豪华娃娃机设备设计，多路直流电压输出可同时满足设备 12V、5V、24V、48V 多部件供电需求，适配游乐设备长期连续运行工况。主要设备：夹娃娃机、抓烟机、公仔机、礼品机等电玩游艺设备；供电需求：需同时或灵活使用 5V（控制板）、12V（电机/灯光）、24V/48V（强力爪机/升降机构）等多电压组合的设备；部署环境：电玩城、商场中庭、影院等候区等高频使用的商业运营场所 。
