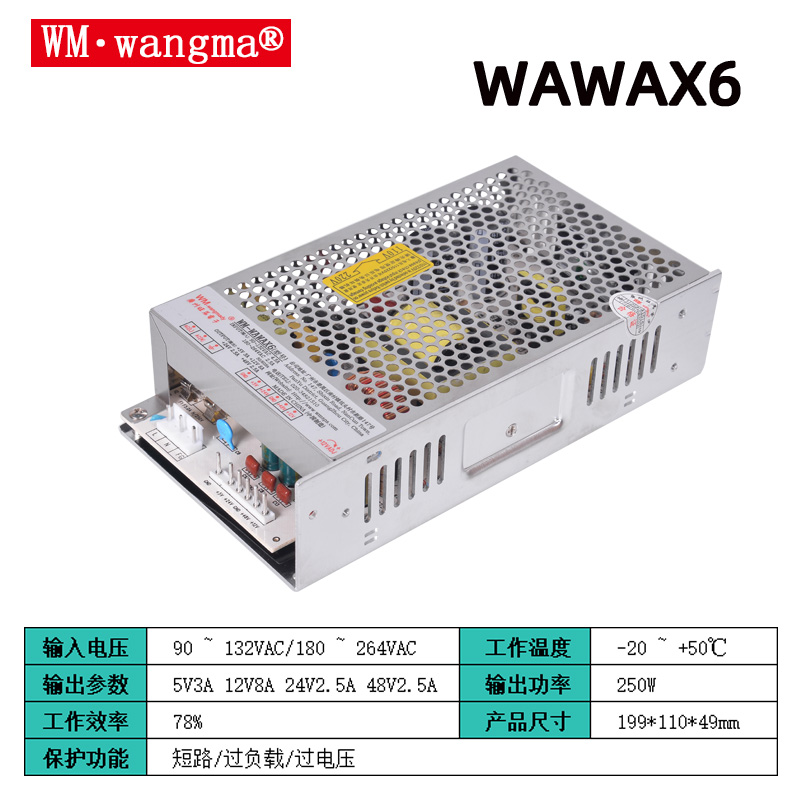

WM-WAWAX6四路输出开关电源

一、WM-WAWAX6游艺设备电源产品基础信息

WM-WAWAX6游艺设备电源是专为电玩城及游乐场景设计的工业级开关电源，其核心设计旨在解决游艺设备在7×24小时高负载、多尘闷热及电磁干扰复杂环境下的稳定供电问题。

品牌型号：WM-WAWAX6游艺设备电源，广州旺马电子（WM wangma）出品，专为豪华娃娃机 / 礼品游艺设备设计四路多路开关电源。

核心定位：一机同时输出 12V/5V/24V/48V，一站式供给娃娃机主板、灯光、电机、天车机构供电；低成本、高可靠性，提供2 年整机保固。

基础硬件特性，散热：自然风冷，无需强制风扇；状态指示：内置 LED 电源指示灯；开关频率：54KHz；可靠性测试：出厂 100% 满载老化，可承受 300VAC 浪涌输入 5 秒；防护机制：集成短路、过负载、过电压三重保护。

二、WM-WAWAX6游艺设备电源四路输出参数

四路独立稳压输出，各通道规格区分明确：

稳压精度指标

线性调整率：CH1/CH2 为 1.0%±0.5%；CH3 为 6.0%±1.0%；CH4 为 7.0%±1.0%；负载调整率：CH1/CH2 ±0.5%；CH3 ±5.0%；CH4 ±6.0%；时序与保持能力（满载、230VAC 标准测试）启动上升时间：1000ms 启动，上升沿 50ms（115V/230VAC 通用）掉电保持时间：230VAC 输入 20ms；115VAC 输入 16ms。

三、WM-WAWAX6游艺设备电源输入规格

交流电压（拨码开关切换双档）低压档：90~132VAC（适配 110V 海外机型）高压档：180~264VAC（国内 220V 市电）直流兼容输入：254~370VDC；输入频率：47~63Hz，覆盖全球市电频率；输入电流：115VAC 满载 4.5A；230VAC 满载 2.5A；浪涌电流：最大 40A (115VAC)/55A (230VAC)整机典型效率：78%；漏电流：240VAC 工况下＜3.5mA。

四、WM-WAWAX6游艺设备电源保护功能细则

过负载保护：负载达到额定功率 105%~150% 触发，保护逻辑为关断输出，断电重启后自动恢复；过电压保护（OVP）CH1（12V 通道）保护阈值：15~16.5V；触发后关断输出，重启恢复；其余通道内置独立过压保护，机制一致；短路保护：输出任意通道短路直接切断输出，消除短路故障后重启复原。

环境可靠性要求

‌防护等级‌：室内使用需达到‌IP54‌（防尘、防溅水），室外或高湿环境需提升至‌IP65‌，确保灰尘与水不影响内部电路。‌温度适应性‌：工作温度范围通常为‌-25℃~+40℃‌，存储温度需耐受‌-40℃~+70℃‌，并通过高低温循环测试以保证无性能衰减。‌防火安全‌：外壳材料需符合‌V-0 级‌阻燃标准，针焰测试燃烧时间≤10 秒且无滴落，防止电气火灾蔓延。

机械可靠性要求

‌抗振动与冲击‌：需通过‌5-500Hz‌频率范围内的振动测试，加速度≤‌5g‌，模拟运输及运行中的机械应力，防止焊点开裂或元件松动。‌结构强度‌：依据机械指令 2006/42/EC，电源安装需具备独立急停电路与可靠接地（接地电阻≤4Ω），抵御游艺设备运行产生的持续机械震动。‌磁性与组件稳固‌：变压器等磁性元件需预留磁通量裕度（稳态 Bm 一般小于 0.25T），防止在机械冲击或短路瞬间因磁饱和导致失效 。‌‌

五、WM-WAWAX6游艺设备电源环境与机械可靠性

1. 温湿度

工作温度：-20℃ ~ +50℃（高温高负载需按减额曲线降功率使用）工作湿度：20%~90% RH，无凝露；储存条件：-20℃~+85℃，湿度 10%~95% RH；温度系数：0~50℃区间 ±0.03%/℃。

2. 振动耐受：10~500Hz、3G 加速度，每周期 10 分钟，X/Y/Z 三轴各连续测试 60 分钟，适配游乐设备震动工况。

3. 安规绝缘耐压：输入 - 输出：2KVAC；输入 - 机壳地：1.5KVAC；输出 - 机壳地：0.5KVAC；绝缘阻抗：输入 / 输出 / 地两两之间≥100MΩ（500VDC、25℃、70% RH 环境）

4. 寿命 MTBF：25℃常温下平均无故障时间≥200000 小时（依据 MIL-HDBK-217F 军工可靠性标准）

六、WM-WAWAX6游艺设备电源外形尺寸、安装与包装

安装尺寸图纸（单位mm）整机外形尺寸：长 199mm × 宽 110mm × 高 49mm；安装开孔：图纸提供 4×M3、3×M3 固定螺丝孔位，标注完整长宽定位尺寸；单台净重：0.65kg；整箱包装：20 台 / 箱，整箱重量 13.5kg，体积 0.36CBM。

七、WM-WAWAX6游艺设备电源厂家信息与测试标准备注

厂商地址：广州市番禺区南村镇坑头村市新路 147 号；联系电话 020-34821510，传真 020-34821526，官网www.wanma888.com；

测试基准说明

无特殊标注时，所有电气参数测试条件：230VAC 输入、额定满载、25℃环境；纹波噪声测量标准：12 英寸双绞线，输出端并联 0.1μF+47μF 电容，20MHz 带宽示波器测量；输出精度包含基准设定误差、线性调整、负载波动三类误差总和；EMC 电磁兼容需搭配整机娃娃机终端整机联合验证，不可单独以电源判定合规。

八、WM-WAWAX6游艺设备电源适用场景总结

专为娃娃机、精品礼品机、抓烟机等游艺设备设计，四路电压匹配设备全部核心部件供电需求：5V 为主控板、12V 为灯光外设、24V 为小型电机、48V 为天车行走大功率机构；宽电压输入适配国内外 110V/220V 市场，多重保护、长寿命、2 年质保适配商用设备长时间连续运行场景。

1. 小型智能游艺设备

‌适用设备‌：娃娃机、扭蛋机、拍拍乐、扫码礼品机、抓烟机等。

‌应用特点‌：此类设备通常功率需求较小（一般在250W~490W区间），WM-WAWAX6系列中的小功率款可提供5V/12V/24V等多路直流输出。其体积小巧，易于安装在狭小的机箱内部，且具备智能温控风扇和IP20防尘设计，能有效应对商场或电玩城角落的积尘环境，保障主板与天车电机的稳定运行。

2. 中型互动娱乐终端

‌适用设备‌：街机格斗机、彩票机、框体游戏机、体感游戏机等。

‌应用特点‌：这类设备对电源的纹波抑制和抗干扰能力要求较高，以避免游戏画面闪屏、花屏或随机重启。WM-WAWAX6电源通过加强EMC滤波和低纹波设计，确保在电机频繁启停（如投币马达、震动反馈）时，视频信号与音效输出的纯净度，提供稳定的5V大电流及12V输出，满足游戏主板的高精度供电需求。

3. 大型动感模拟设施

‌适用设备‌：赛车模拟器、摩托模拟器、射击游戏机、沉浸式VR体验设备等。

‌应用特点‌：此类设备包含伺服震动电机或大功率驱动装置，瞬间峰值电流可达稳态的2~3倍。WM-WAWAX6中大功率款（500W~1200W及以上）具备强大的动态响应能力和功率冗余（建议预留1.2~1.5倍余量），能承受电机启动时的冲击负载，防止因电压跌落导致的系统宕机，同时抑制电机对屏幕显示的电磁干扰。

4. 高强度连续运营环境

‌适用场景‌：24小时无人值守电玩城、大型游乐场室内馆、高温高湿地区（如南方夏季）。

‌应用特点‌：针对电玩城全年无休、夏季环境温度高达45~60℃的恶劣工况，该电源采用工业级耐高温电解电容和加厚散热片，工作温度范围覆盖-20℃~60℃，平均无故障运行时间（MTBF）超过50000小时。内置的过压、过流、短路、过温及欠压等多重保护机制，能在异常情况下自动锁机而不烧毁主板，极大降低了运维成本和安全隐患。
