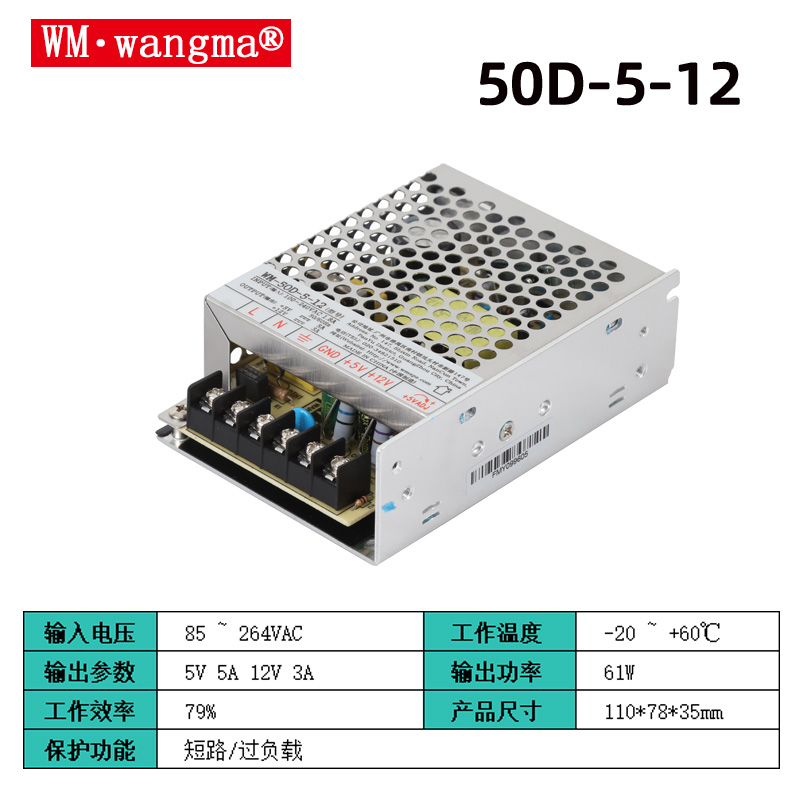

旺马WM-50D-5-12开关电源介绍

一、产品基础信息与核心特性

厂商与型号

品牌：广州旺馬电子（WM wangma）；型号：WM-50D-5-12，支持定制其他双组输出电压；功率规格 50W 级，整机额定总功率 61W；质保 2 年。

通用核心优势（与 WM-36S开关电源系列同源设计）

全球通用宽幅交流输入，兼容交直流输入；内置短路、过负载双重保护，故障消除后自动恢复输出；自然风冷散热，无风扇；抗浪涌能力：可承受 300VAC 浪涌输入持续 5 秒；出厂标准：100% 满载老化测试；带 LED 电源状态指示灯；开关工作频率 65KHz；低成本、高可靠性架构。

二、双通道输出电气规格（CH1=5V、CH2=12V）

1. 基础输出参数

2. 输出动态通用参数

启动 / 上升时间（满载工况）230VAC 输入：启动 500ms，上升 30ms；115VAC 输入：启动 1200ms，上升 30ms；掉电保持时间（满载）230VAC：50ms；115VAC：10ms；温度系数：±0.03%/℃（0~50℃环境区间）。

三、输入电气规格

输入电压：交流 85~264VAC，直流 120~370VDC，全球市电兼容；适配频率：47~63Hz；典型效率：79%；满载输入电流：115VAC 下 1.3A，230VAC 下 0.75A；冷启动最大浪涌电流：45A；240VAC 工况漏电流：＜2mA。

四、保护机制

仅配置过负载 + 短路保护：过载触发阈值：额定总功率的 105%~150%；保护方式：打嗝保护模式；负载短路 / 过载故障移除后，电源自动恢复输出，无需断电重启。

WM-50D-5-12开关电源核心保护功能与动作逻辑

‌过流保护 (OCP) 与短路保护 (SCP)‌：检测初级峰值电流或次级整流电流，超过阈值（通常额定值 110%-130%）时触发；36W 反激拓扑多采用‌“打嗝”模式（Hiccup）‌，即间歇性重启尝试，故障消除后自动恢复，防止持续过热损坏 MOSFET 。

‌过压保护 (OVP)‌：监测输出电压（常通过 TL431+ 光耦或专用 OVP 引脚），反馈环路失效导致电压飙升时，‌封锁 PWM 驱动信号‌或触发可控硅锁存关断，部分设计辅以 TVS 钳位瞬态高压 。

‌过温保护 (OTP)‌：利用 NTC/PTC 热敏电阻或 IC 内部温度传感器，当核心器件（如变压器、MOSFET）温度超阈值（通常 100℃-125℃）时关闭输出，温度回落至回差范围（如低 10℃-20℃）后‌自动重启‌ 。

‌输入欠压保护 (UVP)‌：检测整流后直流母线电压，低于设定值（如 90V AC 对应~120V DC）时禁止启动或立即关断，避免低压大电流导致器件应力过大 。

‌软启动与浪涌抑制‌：上电瞬间通过 NTC 热敏电阻或主动限流电路限制电容充电浪涌电流，待电压建立后旁路限流元件，防止输入保险丝熔断或整流桥损坏 。‌‌

五、环境与机械可靠性指标

1. 温湿度条件

工作温度：-20℃ ~ +60℃（高温段需参照负载减额曲线降功率使用）；工作湿度：20%~90% RH，无凝露；储存温湿度：-20℃ ~ +85℃，10%~95% RH。

2. 振动耐受：10~500Hz、3G 加速度，单轴 10 分钟 / 周期，X/Y/Z 三轴合计 60 分钟。

3. 使用寿命：25℃常温环境下，MTBF≥20 万小时（遵循 MIL-HDBK-217F 标准）。

4. 尺寸与包装

整机外形尺寸：长 110mm × 宽 78mm × 高 35mm；单台净重：0.25Kg；装箱规格：56 台 / 箱，整箱重 14.5Kg，体积 0.348CBM。

六、安规绝缘与耐压标准

耐压测试标准：

输入 - 输出（I/P-O/P）：2KVAC；输入 - 机壳地（I/P-FG）：1.5KVAC；输出 - 机壳地（O/P-FG）：0.5KVAC；绝缘阻抗：输入、输出、机壳地相互之间≥100MΩ（测试条件：500VDC、25℃、70% RH）。

适用安全标准‌：GB 4943.1-2022（中国）、IEC 62368-1 / UL 62368-1（国际主流，替代旧版 60950）、EN 61558（部分通用电源）；电磁兼容参考 GB/T 9254.1、GB 17625.1 。

‌耐压测试（Hipot）典型值‌：

‌输入（L/N）对输出‌：3000Vac（或 4242Vdc），漏电流阈值通常设 3.5mA-10mA，时长 60 秒（加强绝缘要求）。

‌输入（L/N）对地/外壳‌：1500Vac（有接地 I 类）或 3000Vac（无接地 II 类），时长 60 秒 。

‌输出对地/外壳‌：通常 500Vdc 或 1500Vac（视可触及性而定）。

‌绝缘电阻‌：测试电压 500Vdc 下，各隔离回路间阻值‌≥100MΩ‌（部分厂标要求≥10MΩ 为底线，高标准为 100MΩ） 。

‌爬电距离与电气间隙‌：依据污染等级 2、过电压类别 II，初级与次级间最小电气间隙通常‌≥8.0mm‌（264Vac 输入），爬电距离需满足相应材料组别要求（通常≥8.0mm）。‌‌

七、配套工程图纸说明

安装尺寸图：分上下视图完整标注整机 110×78mm 长宽、4 颗 M3 固定孔、3 颗 M3 侧孔、孔径 Φ3.5 等装配尺寸，明确螺丝位、机身凸起、端子位置等机械安装参数；

负载减额曲线：横轴环境温度（-20~70℃），纵轴允许负载百分比；环境温度超过 50℃后，允许输出负载随温度升高大幅衰减；

静态特性曲线（Ta=25℃）：横轴输入 AC 电压 85~264V，纵轴允许负载比例；低压输入时带载能力偏低，输入电压≥100VAC 后可满负载运行。

八、4 条测试规范备注

默认测试基准：输入 230VAC、额定满载、25℃环境，无特殊说明所有参数均以此条件测得；纹波噪声测试规范：12 英寸双绞线，输出端并联 0.1μF+47μF 电容，20MHz 带宽示波器测量；电压精度定义：包含出厂设定误差、线性调整率、负载调整率三者总和；EMC 说明：电源仅为整机零部件，电磁兼容性能需结合终端整机设备联合验证。

九、厂商联系信息

生产地址：广州市番禺区南村镇坑头村市新路 147 号

联系电话：020-34821510

传真：020-34821526

官方网址：Http://wmsps.com

十、产品适用场景总结

WM-50D-5-12开关电源为双路隔离输出开关电源，同时提供 5V 低压逻辑供电 + 12V 设备供电，总功率 61W，宽压输入、自动恢复保护、结构紧凑，适合工控设备、小型仪器、安防设备、带主控 + 驱动双供电需求的终端产品，支持定制其他双路输出电压，和同厂 WM-36S 单路电源共享平台保护、安规、可靠性设计标准。
