旺马36W单组输出开关电源

一、产品基础定位与核心特性

1. 产品基础信息

品牌厂商：广州旺马电子（WM wangma）产品类型：36W 单组输出开关电源，支持定制其他输出电压；质保：2 年保固

2. 核心优势特性

全球通用宽交流输入，交直流两用；内置短路、过负载双重保护，故障解除后自动恢复；自然风冷散热，无需风扇；抗浪涌：可承受 300VAC 浪涌输入 5 秒；出厂全检：100% 满载老化测试；状态指示：配备 LED 电源指示灯；开关工作频率 65KHz；低成本、高可靠性设计。

二、输出电气规格（8 款标准型号）

标准型号：WM-36S-5/9/12/15/24/30/36/48，功率区间 35~38.4W

输出通用性能参数

电流范围：0A~ 额定电流，支持 0~ 满载全区间工作；线性调整率、负载调整率：全部型号统一 ±0.5%；启动 / 上升时间（满载）：230VAC 下 500ms 启动、30ms 上升；115VAC 下 1200ms 启动、30ms 上升；保持时间（满载）：230VAC 输入 50ms，115VAC 仅 10ms；温度系数：±0.03%/℃（0~50℃区间）。

三、输入规格

36W开关电源输入电压：交流 85~264VAC，直流 120~370VDC，交直流通用；频率适配：47~63Hz，兼容全球市电；典型效率：78%~85%，输出电压越高效率越高（48V 型号最高 85%）；输入电流：115VAC 满载 1.3A，230VAC 满载 0.75A；冷启动浪涌电流：最大 45A；漏电流：240VAC 工况下＜2mA。

四、保护机制

仅标注过负载 + 短路保护：过载保护阈值：额定功率 105%~150%；保护模式：打嗝保护；负载故障移除后电源自动恢复输出，无需断电重启。

过流保护 (OCP) 与短路保护 (SCP)‌：通过检测初级开关管源极电阻或次级电流，当电流超过阈值（通常为额定值的 120%-150%）时，控制器进入‌间歇“打嗝”模式‌（Hiccup），即周期性地尝试启动、检测到故障后关断等待，防止热积累损坏器件，故障移除后自动恢复 。

‌过压保护 (OVP)‌：监测输出电压（via 光耦反馈或辅助绕组），当反馈环路失效导致电压飙升（通常>115%-125% 额定值）时，触发‌锁死关断‌或‌脉冲抑制‌，防止击穿后级负载及输出电容；部分方案采用可控硅或稳压管直接撬棒（Crowbar）短路输入以熔断保险丝 。

‌过热保护 (OTP)‌：集成于主控芯片或外部 NTC 热敏电阻，当结温超过阈值（通常 120℃-140℃）时强制关闭 PWM 驱动；具备‌自动恢复‌特性，温度降至迟滞区间（如降低 20℃）后重启 。

‌输入欠压/过压保护 (UVP/OVP)‌：检测整流后直流母线电压，低于下限（如 90Vdc）防止异常工作，高于上限（如 380Vdc）关断以防 MOSFET 击穿 。

‌软启动 (Soft-Start)‌：上电瞬间限制占空比或串联限流电阻，抑制输入电容充电浪涌电流，避免整流桥或保险丝受损，通常耗时 0.3s-0.5s 。‌‌

五、环境与机械可靠性指标

1. 温湿度

工作温度：-20℃ ~ +60℃（高温段需按负载减额曲线降功率使用）；工作湿度：20%~90% RH，无冷凝；储存温湿度：-20℃ ~ +85℃，10%~95% RH。

2. 振动耐受：10~500Hz、3G 加速度，单轴 10 分钟 / 周期，X/Y/Z 三轴合计 60 分钟。

3. 寿命 MTBF：25℃常温环境下，平均无故障时长≥20 万小时（依据 MIL-HDBK-217F 标准）。

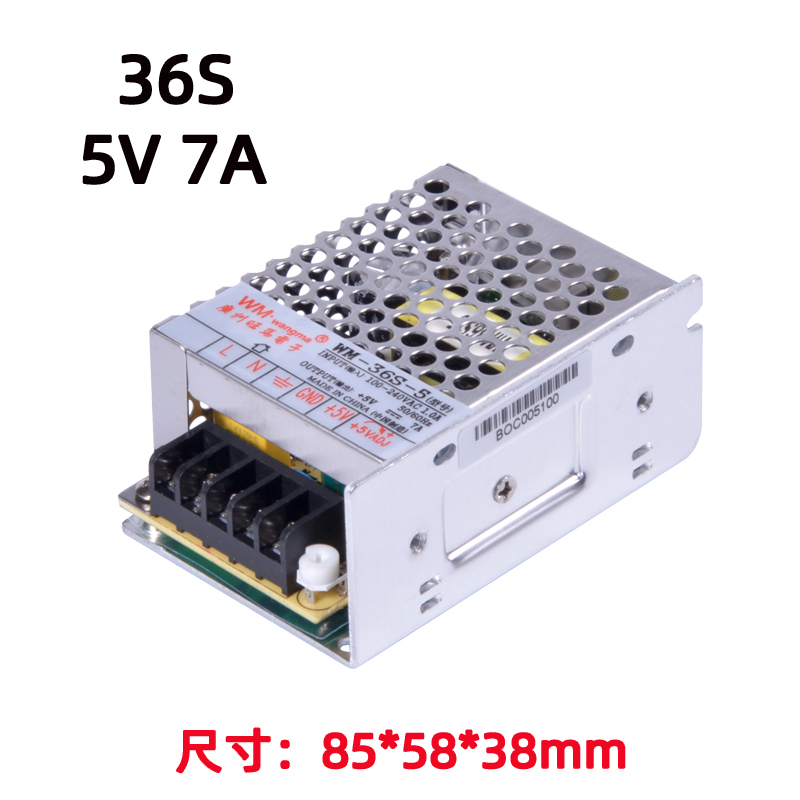

4. 物理尺寸与包装：整机尺寸：长 85mm × 宽 58mm × 高 38mm；单台净重：0.18Kg；包装规格：60 台 / 箱，整箱 12Kg，体积 0.32CBM。

六、安规隔离耐压与绝缘

耐压测试：输入 - 输出（I/P-O/P）：2KVAC；输入 - 机壳地（I/P-FG）：1.5KVAC；输出 - 机壳地（O/P-FG）：0.5KVAC；绝缘阻抗：输入 / 输出 / 地之间≥100MΩ（500VDC、25℃、70% RH 环境测试）。

隔离耐压测试标准

对于额定功率为 36W 的 Class II（二类）开关电源，输入与输出之间的‌介电强度‌（耐压）测试通常要求如下：测试电压‌：交流 ‌3000V AC‌ 或直流 ‌4242V DC‌。‌测试时间‌：持续 ‌1 分钟‌（60 秒）。‌判定标准‌：测试过程中无击穿、无飞弧现象，泄漏电流通常需小于 ‌5mA‌（部分严苛标准要求<1mA）。这一指标是验证变压器及 PCB 布局是否满足基本绝缘或加强绝缘要求的核心依据。

绝缘系统与爬电距离

36W开关电源通常采用‌加强绝缘‌（Reinforced Insulation）或‌双重绝缘‌（Double Insulation）结构，以满足 Class II 设备无需接地的安全要求：变压器绝缘‌：初级与次级绕组之间需采用三层绝缘线（Triple Insulated Wire）或玛拉胶带（Mylar Tape）加挡墙工艺，确保绕组间耐压达标。

‌PCB 布局要求‌：‌电气间隙‌（Clearance）：高压区与低压区之间的空气距离通常需≥‌6.0mm‌（针对 220V 输入环境）。‌爬电距离‌（Creepage）：沿绝缘表面的距离需≥‌8.0mm‌，若采用开槽（Slot）工艺可增加有效爬电距离以满足安规要求 。‌光耦与 Y 电容‌：若使用光耦反馈，其封装需满足加强绝缘等级；Y 电容（跨接初次级）必须选用安规认证（如 Y1 或 Y2 等级）元件，容量通常限制在 ‌2.2nF - 4.7nF‌ 以内以控制漏电流 。‌‌

七、配套图纸说明

尺寸与安装图、负载减额曲线、静态特性曲线

安装尺寸图：标注整机长宽 85×58mm、固定孔位尺寸，提供螺丝孔径、安装间距等机械装配数据；负载减额曲线：横轴环境温度（-20~70℃），纵轴允许负载百分比；温度超过 50℃后，允许输出功率随温度升高大幅下降；静态特性曲线：横轴输入 AC 电压 85~264V，纵轴满载负载比例；低压输入时可承载负载略低，100VAC 以上可 100% 满载运行。

八、测试标准备注

默认测试条件：输入 230VAC、额定满载、25℃环境；无特殊说明参数均以此为准；纹波噪声测试规范：使用 12 英寸双绞线，输出端并联 0.1μF+47μF 电容，20MHz 带宽示波器测量；电压精度定义：包含出厂设定误差、线性调整率、负载调整率总和；EMC 提示：电源属于整机零部件，电磁兼容需结合终端整机设备联合验证。

输出纹波与噪声‌：示波器设为‌交流耦合、20MHz 带宽限制‌；探头去长地线夹，改用‌接地弹簧或<1cm 短针‌直接接触输出电容两端；测试时并在输出端加‌10μF 电解 +0.1μF 陶瓷电容‌（模拟真实负载滤波）；合格标准通常为‌≤输出电压 1%‌（如 12V 输出≤120mVp-p），需在‌满载及最小负载‌下分别测试 。

‌调整率测试‌：输入电压覆盖‌90V~264VAC‌（宽压）或标称值±10%，负载从‌10%~100%‌变化；电源调整率与负载调整率计算公式为|(Vmax-Vmin)/Vnom|×100%，常规要求‌≤1%‌；测试前需‌热机 30 分钟‌待温度稳定 。

‌保护功能验证‌：‌OCP‌（过流）触发点通常为额定电流 110%~130%，‌OVP‌（过压）触发点依设计（如 12V 输出约 13.2V~14V），‌SCP‌（短路）需测试打弧后自恢复能力；36W 模块常见 OCP 点略高于 3A（如 3.3A~3.6A），需记录重启方式（自动/手动）。

‌效率与待机功耗‌：满载效率通常要求‌>85%~88%‌（视能效等级），输入电压 115V/230V 双点测试；空载待机功耗需测‌90V/264V 两端‌，通用标准常要求‌<75mW‌（六级能效）或更低 。

‌安规与温升‌：耐压测试（输入 - 输出、输入 - 地、输出 - 地）依产品标准（如‌3000VAC/1min‌或按 IEC 62368-1 分级）；漏电流<0.25mA（Class II）；温升测试满载运行至热平衡，关键元件（变压器、MOS、整流管）温升不超过材质限值（通常‌<65K‌）。‌‌

九、整体适用场景总结

该电源为小型经济型工业单路开关电源，宽压输入、抗浪涌、自动恢复保护、体积小巧，适合工控、安防、小型设备、LED、自助终端等对功率 36W 以内、可靠性要求中等的直流供电场景，支持 OEM/ODM 电压定制。‌安防监控系统‌：单路或小型多路网络摄像头（IPC）、硬盘录像机（NVR/DVR）、门禁控制器及报警主机，需 24 小时稳定供电且对纹波敏感 。‌LED 照明驱动‌：室内 LED 灯带、软膜天花、广告灯箱、射灯及装饰亮化工程（恒压模式），功率通常在 20W-35W 区间 。‌消费类电子适配器‌：24 英寸以下显示器、便携式音箱、电子冰箱、路由器/交换机、机顶盒及小型数码设备的外置电源 。‌小型工业与自动化‌：PLC 控制单元、I/O 模块、小型直流电机驱动、传感器网络、仪器仪表及嵌入式开发板供电（常采用导轨式安装）。‌智能家居与 IoT‌：智能网关、安防传感器、电动玩具及小型家用电器的内部或外部供电模块 。‌‌
