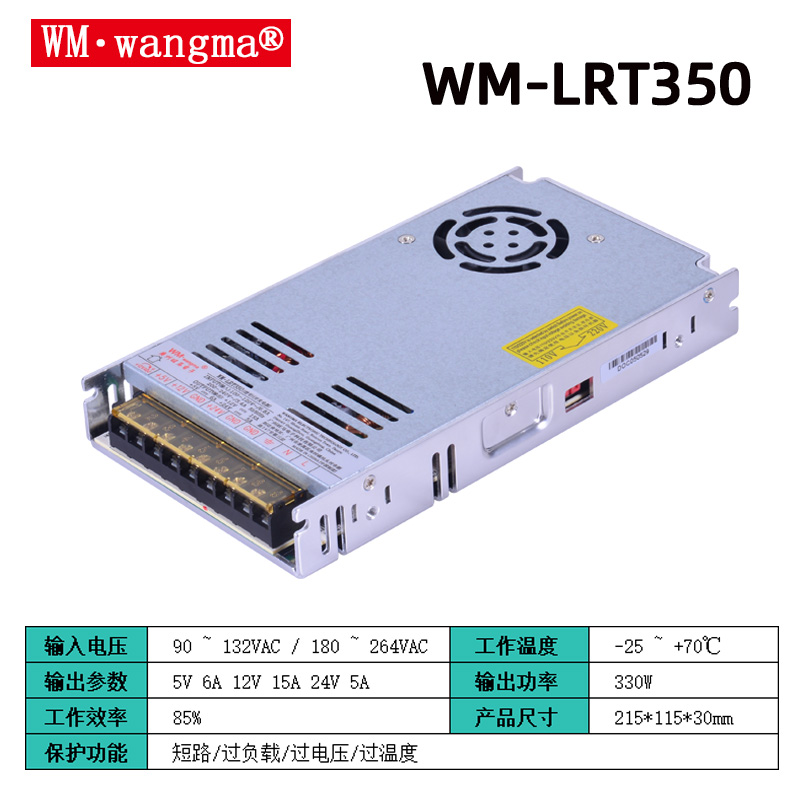

WM-LRT350开关电源

旺马 WM-LRT350 是一款‌工业级开关电源‌，适合用在工控、自助设备这类对稳定性要求高的场景。‌‌

WM-LRT350开关电源产品核心特性

输入特性：交流输入档位开关切换，两档AC：90‑132VAC/180‑264VAC；也支持直流输入240‑370VDC；可承受300VAC浪涌输入5秒；输入频率47‑63Hz。

散热结构：内置直流强制风冷风扇，温控启停：环境≥50℃风扇开启，≤40℃风扇关闭；1U低矮外形；带LED电源状态指示灯；CH1、CH2双路稳压输出。

可靠性测试：出厂100%满载老化测试；可承受5G振动，X/Y/Z三轴振动试验；平均无故障时间MTBF≥30万小时；3年保固。

全套保护：短路、过负载、过电压、过温度；异常时采用打嗝保护模式，故障消除后自动恢复输出，无需手动重启。

WM-LRT350开关电源性能参数

1、输出规格

总额定功率：330W，支持定制其他两组输出电压；CH1、CH2为稳压通道；多路输出纹波噪声75‑200mVp‑p不等；CH1电压可调整范围10.2‑13.8V，具备电压精度、线性/负载调整率指标。

时序：满载条件下，启动上升时间1500ms，上升沿50ms；断电保持时间：230VAC输入16ms，115VAC输入12ms。

2、输入电气：典型效率最高85%；115VAC输入电流6.8A，230VAC输入3.4A；浪涌电流最大60A；240VAC条件漏电流＜2mA。

3、保护阈值

过负载：额定功率的105%‑150%，打嗝自恢复；过电压：CH1阈值13.8‑16.5V，另一通道11.5‑13V；过温度：超温触发打嗝保护，降温后自动恢复。

WM-LRT350开关电源环境条件

工作温度：‑25℃~+70℃；高温段需要按照文档减额曲线降功率使用；工作湿度20‑90%RH，无冷凝；储存环境‑40℃~+85℃，湿度10‑95%RH；温度系数±0.03%/℃（0‑50℃）；海拔提示：海拔＞2000米，每升高1000米，允许工作温度降低5℃。

WM-LRT350开关电源安规与机械

耐压绝缘

输入‑输出：3KVAC；输入‑机壳地：2KVAC；输出‑机壳地：0.5KVAC；绝缘阻抗≥100MΩ（500VDC，25℃）。

物理尺寸重量

外形尺寸：215×115×30mm（长×宽×高）；单机重量0.76kg；包装15台一箱；

PDF附带机构图纸：包含开孔、安装孔位、端子排布；附带两张曲线图：负载减额曲线（温度‑允许负载）、静态特性曲线（输入电压‑输出负载能力），用于工程选型参考。

WM-LRT350开关电源重要备注说明

默认参数测试条件：230VAC输入、额定负载、25℃环境；纹波噪声测量需搭配双绞线与终端电容；DC直流输入接线：正极接端子“+”，负极接端子“N”；本电源属于整机内部组件，整机电磁兼容EMC需要结合终端设备重新确认；电压精度包含设定误差、线性调整、负载调整综合误差。
