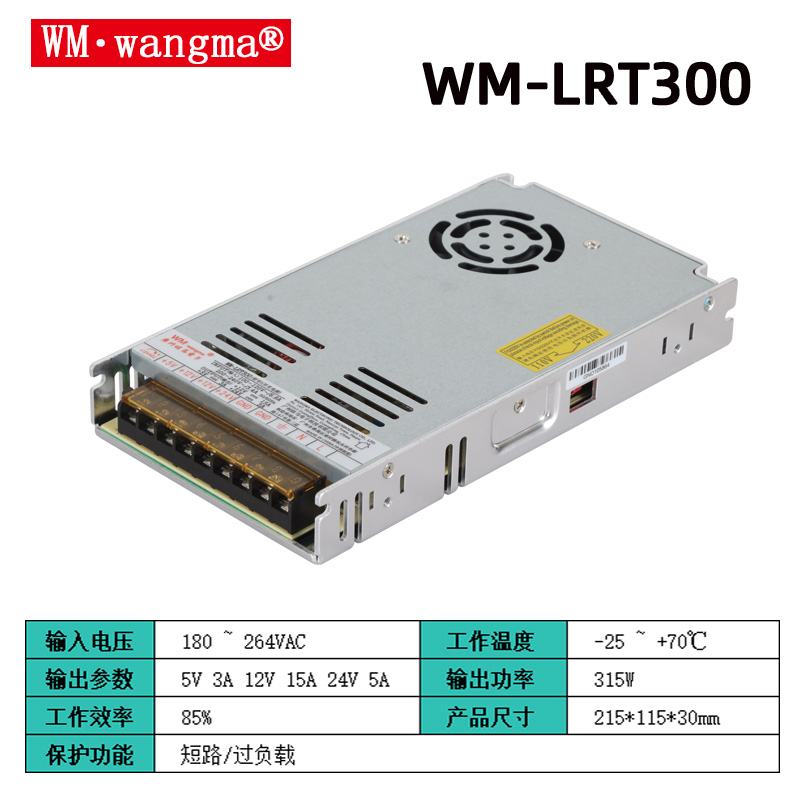

WM-LRT300开关电源

价格：面议

产品介绍

WM-LRT300开关电源产品额定总功率315W，属于1U低矮超薄机型，带温控风扇，具备工业级环境耐受与振动能力，支持交流、直流输入，安规完备，提供3年质保，可用于整机设备配套，支持定制其他两组输出电压。

WM-LRT300开关电源核心产品特性

浪涌耐受：可承受300VAC输入浪涌持续5秒；

散热风扇：内置直流强制风冷风扇，温控启停：环境温度≥50℃风扇开启，≤40℃风扇关闭，低温静音；

结构规格：1U低外形，整机尺寸215×115×30 mm；重量0.76kg；包装规格15PCS，总重12.4Kg；

可靠性测试：通过5G振动测试（X/Y/Z三轴），出厂100%满载老化测试；

状态指示：配备LED电源工作指示灯；CH1、CH2双路稳压输出，CH1（12V）支持电压微调；

质保寿命：3年保固；MTBF≥300000小时（MIL‑HDBK‑217F，25℃条件）；

工作温度：‑25℃~+70℃，高温环境需要做负载降额使用，附带温度‑负载减额曲线；

振动条件：10‑500Hz，5G，X/Y/Z三轴各60分钟测试。

WM-LRT300开关电源产品亮点

三路集成输出，一机多电压：同时输出5V、12V、24V稳压直流。5V为主控板、支付模块供电；12V供给显示屏、风扇、指示灯；24V驱动电磁阀、步进电机等执行部件。一台开关电源替代多台独立电源，减少机箱布线、降低多电源带来的电磁干扰，减少整机故障点。

超薄机身+主动风扇散热：厚度仅30mm，轻薄金属外壳，适配各类设备紧凑机箱；内置散热风扇，大功率满载工作下持续散热，长时间不间断运行稳定性更强。

可靠安全防护：内置短路、过载保护。当后端负载短路、超载时，电源快速锁机保护，避免烧毁主板、电机等贵重器件，降低设备售后维修成本。

工业宽温耐候性能：-25℃至+70℃宽温工作区间，具备良好抗震动能力，适合商用设备长期不间断运行，室内工控柜、自助设备、游艺设备均可稳定使用。

WM-LRT300开关电源电源输出规格

通道	直流电压	额定电流	备注
CH1	12V	15A	电压可调范围 10.2‑13.8V；电压精度 ±1.0%；最大纹波噪声 120mVp‑p
CH3	24V	5A	电压精度 ±7.0%；最大纹波噪声 200mVp‑p

整机额定总功率：315W

效率典型值：85%

启动上升时间：满载230VAC条件1500ms；上升16ms@230VAC，12ms@115VAC

温度系数：±0.03%/℃（0‑50℃）

WM-LRT300开关电源输入规格

交流输入：180‑264VAC，47‑63Hz；兼容直流输入240‑370VDC；直流输入接线注意：正极接L端子，负极接N端子。

交流输入电流：3.4A@230VAC；最大浪涌电流60A@230VAC；漏电流＜2mA@240VAC。

WM-LRT300开关电源保护功能

过载保护：105%‑150%额定功率，打嗝保护模式，故障移除后自动恢复；

短路保护：支持短路保护；

风扇温控启停保护，高温自动启动风扇散热。

WM-LRT300开关电源环境条件

工作温度：‑25℃~+70℃（需参考减额曲线，高于50℃需要降低负载功率；海拔＞2000米，每升高1000米，环境温度降5℃使用）

工作湿度：20‑90%RH，无冷凝；

储存温湿度：‑40~+85℃，10‑95%RH。

负载减额曲线解读

‑25℃~50℃：可100%满功率输出；

50℃‑70℃区间：环境温度越高，允许负载百分比线性下降；

70℃达到极限，禁止带载运行。

WM-LRT300开关电源安规绝缘耐压参数

1.耐压：

输入‑输出：2KVAC

输入‑机壳FG：2KVAC

输出‑机壳FG：0.5KVAC

2.绝缘阻抗：输入/输出、输入/机壳、输出/机壳≥100MΩ（500VDC，25℃，70%RH）。

WM-LRT300开关电源机械尺寸

外形尺寸：长215mm×宽115mm×高30mm；

安装孔位：4‑M4螺丝固定；图纸包含端子排布、风扇位置、ADJ调压电位器、LED指示灯位置，右侧为接线端子排，带有+VADJ调压接口。

WM-LRT300开关电源重要备注说明

1.全部规格测试条件：230VAC输入、额定负载、环境25℃；

2.纹波噪声测试条件：20MHz带宽，双绞线外加0.1μF+47μF并联电容；

3.电源仅作为整机零部件，整机EMC电磁兼容需要终端设备整机确认；

4.支持定制其他两组输出电压版本。
