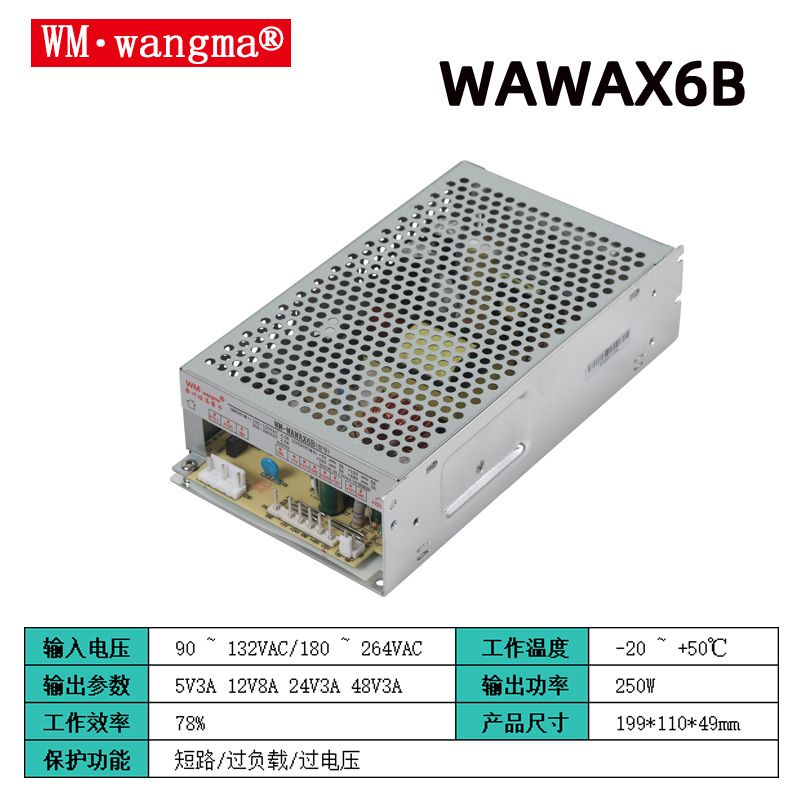

WM-WAWA6B开关电源属于旺马 WAWA 系列游艺设备专用电源，多用于娃娃机、精品机、抓烟机、礼品机，B 代表改版优化版本，四路同时输出 5V/12V/24V/48V，整机给主板、灯光、天车电机、投币器整套供电。
一、WM-WAWA6B开关电源输入参数
输入电压 ： 90‑132VAC / 180‑264VAC，机身上电压选择开关切换；也支持 254‑370VDC 直流输入 。频率 ：47‑63Hz ；输入电流：4.5A@115VAC，2.5A@230VAC；浪涌耐受：可承受300VAC 浪涌 5 秒，适配电玩城电网波动；开关频率：54KHz ；效率：≥75%（额定负载 25℃）
二、WM-WAWA6B开关电源四路输出规格
总功率约250W，四路共地，非完全独立隔离输出
1. 5V/3A：主板、控制板、芯片、投币器
2. 12V/8A：风扇、灯光、继电器、传感器
3. 24V/2.5A：配件、电磁阀、小驱动
4. 48V/2.5A：娃娃机天车电机（核心功率回路）
注意：四路不能同时跑满电流，总功率不能超过 250W，48V 天车是主要负载。
三、WM-WAWA6B开关电源保护功能
OVP 过电压、OLP 过负载、SCP 短路保护；部分版本增加 OTP 过温保护，故障后自动恢复，排除故障自动重启，不用手动断电， LED 电源指示灯，上电常亮；故障时熄灭 / 闪烁，100% 整机满载老化出厂测试。
输出短路保护（SCP）：打嗝模式或锁存关断，故障移除后自动/手动恢复；过流保护（OCP）：恒流限流或下垂特性，阈值一般为额定电流 110%~130%；过压保护（OVP）：输出电压超阈值（如 115%~130%）时关断输出；过温保护（OTP）：内部温度传感器触发，降温后自恢复；欠压/过压输入保护（UVP/OVP）：输入电压异常时停止工作；软启动：抑制上电浪涌电流。
注意：部分低成本型号可能缺失缺相保护（三相输入型必备）或可调保护阈值功能；恢复方式（自恢复/锁存）需实测确认。
四、机械与环境
散热：自然风冷（无风扇），网孔金属外壳；外形尺寸：199×110×49 mm；工作温度：‑20℃～+50℃；储存‑30～+70℃；质保：2 年保固；MTBF：100000 小时。
五、接线说明
交流输入端：L 火线，N 零线，FG 保护地；务必先把机身电压拨码开关拨到220V 档位再上电，拨错会烧电源！输出端子：+5V、GND；+12V、GND；+24V、GND；+48V、GND，GND 全部共地，不要把不同电压负极分开使用。
六、典型应用
豪华娃娃机、精品机、PP 虎、抓烟机、礼品机； 一台电源替代多只电源，同时给主板、灯板、天车电机整套供电。
七、常见故障排查
上电灯不亮：检查 AC 输入、保险管、电压拨码开关是否拨错；5V 正常，48V 无力：天车过载，总功率超限；开机一会掉电：散热不良，环境温度过高，负载超功率；短路保护：拔掉所有输出负载，空载上电，灯亮说明电源本体正常，故障在外部设备短路。
八、WAWA / WAWA6 / WAWA6B / WAWAX6 简单区分
WAWA娃娃机电源：基础版 250W，早期四路一体标准版，金属壳 + 温控风扇；部分批次需手动拨码设电压，普通低速天车娃娃机、礼品机。
WAWA6娃娃机电源：第六代优化版：加强灌胶防潮、端子镀镍防松、纹波＜30mV；兼容老主板更稳，中高速天车、带 LED 灯带、扫码模块机型 。
WAWA6B娃娃机电源：WAWA6 改良 B 版，优化 48V 输出稳定性，娃娃机市场主流现货型号 ，出线端子预定义线序（防误插凹槽），适配狭小 JAMMA 框体，空间受限机柜、批量改装项目。
WAWAX6娃娃机电源：加大功率版本，总功率约 320‑400W，适合高速天车高配机器，48V 路电流提升（适配高速电机峰值冲击），MTBF≥5 万小时，高速高配天车、连续抓取高频商用机。
