WM-LR500WAX6游艺设备电源

产品介绍

一、产品基础属性

品牌：WM・wangma（旺马电子）

型号：LRS500WAX6游艺设备电源

定位：1U 超薄多路直流开关电源，游艺设备行业主力型号，主打娃娃机、礼品机、剪刀机配套供电。

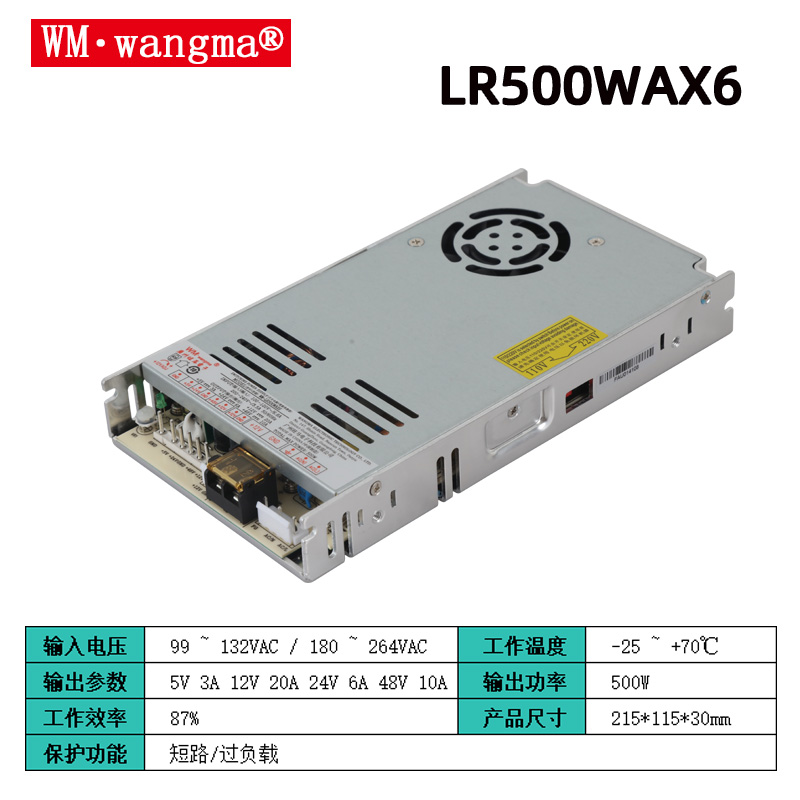

外形规格：215×115×30mm，超薄机身，内置散热风扇，适合设备机箱内部狭小空间安装。

四路输出规格（娃娃机标准供电配比）

5V 3A：主控主板、扫码支付模块、投币器、传感器；12V 20A：整机 LED 灯带、机箱风扇、喇叭、显示屏；24V 6A：天车横向 / 纵向行走电机；48V 10A：升降爪钩电机（适配台湾 48V 大功率天车，抓重物、大礼品机型首选）




二、核心规格

‌输入范围‌：支持85~264VAC宽幅交流输入，兼容120~370VDC直流输入；‌参考报价‌：公开渠道参考单价约125元/件，属于高性价比游乐设备专用电源。交流输入：99~132VAC / 180~264VAC 档位切换，兼容国内 220V 与海外 110V 市场；支持直流 240~370VDC 输入。结构尺寸：215×115×30mm（标准 1U 超薄机身），内置温控风扇，环境温度≥50℃风扇启动，低温静音。性能指标：典型效率 87%；工作温度：-25℃ ~ +70℃；出厂 100% 满载老化测试；MTBF≥30 万小时；3 年整机质保。保护机制：短路保护、过载打嗝保护，故障消除后自动恢复，避免电玩设备瞬时堵转烧电源。




三、场景适配特性

集成短路、过压、过流、过温等多重保护机制，适配电玩城7×24小时连续运行的运营需求；大概率支持多路电压输出，无需额外搭配多组电源即可满足游艺设备全部件供电；旺马电源厂家是广州本地有品牌方及授权供应商资源，采购和售后技术支持便捷，适配游艺产业带本地化需求。




四、娃娃机标准负载分配方案

5V 3A：主板控制板、扫码模块、投币器、光眼感应传感器；12V 20A（大电流优势）：全机箱 LED 氛围灯、顶部彩灯、机箱散热风扇、背景音乐喇叭、小显示屏；24V 6A：天车左右、前后移动行走电机；48V 10A：天车升降马达、爪子吸合线圈（48V 天车，抓力更强，是目前高端娃娃机主流方案）




五、典型应用案例

网红超大爪娃娃机 / 剪刀礼品机：大量灯带、大功率行走机构、48V 重型天车，必须选用 500W 这款，LRS490WAX6娃娃机电源容易出现灯光闪烁、电机出力不足。

台湾款进口天车娃娃机：原装 48V 升降电机，多路电压集中供电，一台电源替代多个独立电源，简化机箱布线。

多款式综合礼品机（抓零食、抓盲盒机型）：持续长时间营业，商场电玩城 7×16 小时不间断运行，温控风扇降低高温故障率。

出口海外娃娃机整机配套：双电压档位输入，适配东南亚、欧美 110V 市电，满足外贸整机配套需求。




六、产品优势

四路一体供电：不用单独采购 4 个电源，减少机箱内部线材、降低装配成本；12V 大电流设计：适配当下娃娃机流行的全机箱灯光氛围方案，不会出现灯光压降、频闪；温控静音风扇：商场白天安静运行，高温满载持续散热；宽温 + 高可靠：电玩城夏季机箱内部温度高，-25~70℃宽温区间稳定工作；成熟量产型号：国内众多游艺设备厂商长期配套，兼容性适配市面上绝大多数娃娃机主板、天车套件。




七、选型提醒

如果机器灯光少、普通小型天车，选用 LRS490WAX6游艺设备电源足够；加装大量彩灯、巨型爪子、重型 48V 天车，优先 WM-LRS500WAX6游艺设备电源；安装预留空间：标准 1U 尺寸，机箱内部高度≥32mm 才能顺利安装。



LRS500WAX6游艺设备电源应用案例

一、游乐游艺设备（主力应用案例）

案例 1：网红大型娃娃机 / 巨型抓物机（市面最常见配套）

负载分配：

5V 3A：娃娃机主板、扫码支付模块、投币器、光电感应光眼；12V 20A：整机环绕 LED 彩灯、顶部霓虹灯、机箱风扇、音响喇叭、小型显示屏；24V 6A：天车 X 轴、Y 轴前后左右行走电机；48V 10A：天车升降电机、爪子电磁铁；适用场景：商场电玩城、步行街网红娃娃机。

选型理由：机型加装大量氛围灯，普通 LR490WAX6 的 12V 电流不足，容易灯光频闪、电机乏力；本款 12V 大电流可以满负载带动全套灯光。

案例 2：剪刀礼品机、剪线机、大礼品机

设备特点：天车行程更长、需要持续稳定输出，同时配备彩灯、广告屏。负载：控制主板、灯光系统、行走电机、48V 升降机构。痛点匹配：设备长时间连续工作，电机频繁启停容易堵转，电源自带短路、过载保护，有效避免堵转烧毁；四路一体供电，机箱布线整洁。

案例 3：台湾款 48V 重型天车精品机

很多进口套件天车升降采用 48V 驱动，抓取重物、大号公仔，对 48V 电流稳定性要求高，搭配多路灯光，整机厂商长期批量采用 LRS500WAX6游艺设备电源作为标配电源。

案例 4：综合彩票机、多合一模拟游艺设备

设备集成出票机构、灯光特效、操控电机、显示屏幕，多路电压同时供电，单电源替代多组独立电源，缩减机箱空间。

二、自助商用设备拓展案例

案例 5：大型盲盒售货机、升降式礼品售卖机

负载分配：5V：工控主板、扫码模块；12V：触摸屏、灯带、散热风扇；24V：货道出货电机；48V：升降托盘驱动机构。适配：带升降取物平台的高端自助终端。

案例 6：自助游乐一体机（儿童游乐自助设备）集扫码、灯光、运动机构一体，适合无人值守商圈点位，宽温设计适应夏季机箱高温。

三、小型工控与定制设备案例

案例 7：一体化电控测试箱

5V 信号控制板、12V 显示屏与传感器、24V 电磁阀、48V 驱动模组，一套电源完成整套控制系统供电，简化设备结构。
