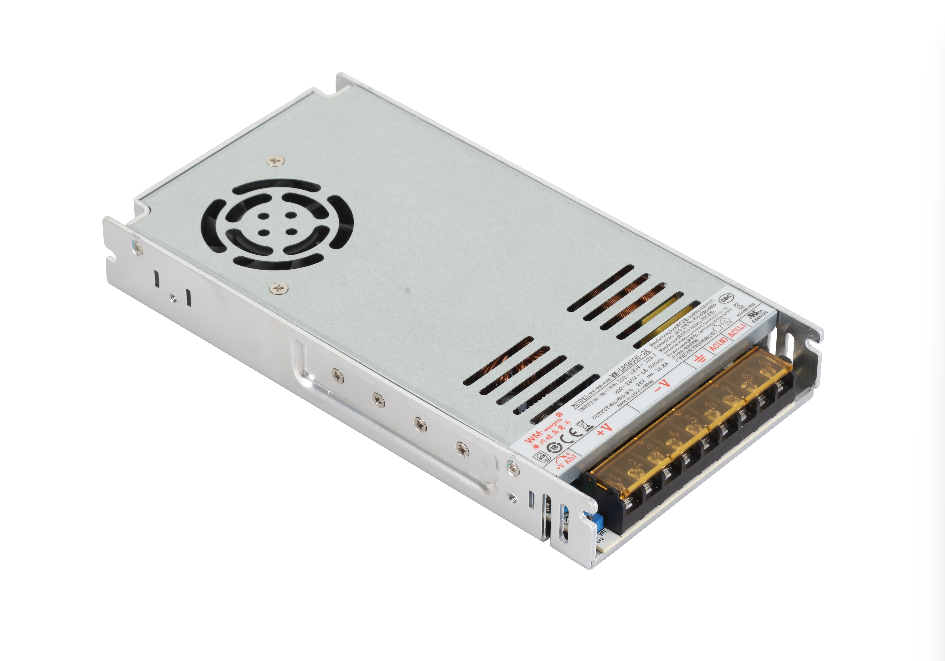

LRS450U-24开关电源

LRS450U-24开关电源

输出：DC 24V / 18.7A，额定功率 450W

输入：

交流：90-132VAC / 180-264VAC（双档切换）

直流：255-370VDC

频率：47-63Hz

效率：典型 91%+

纹波噪声：≤ 240mVp-p

电压可调：24V 可在 ±10%（约 21.6V ~ 26.4V）范围微调

保护功能：短路、过载、过压、过温四重保护（打嗝模式，故障解除自动恢复）

工作温度：-25℃ ~ +70℃（高温需降额）

尺寸：215 × 115 × 50 mm

LRS450U-24开关电源接线与使用

输入（L/N/FG）：火线、零线、地线。

输出（V+/V-）：多组大电流端子，支持并联扩流。

ADJ：侧面电位器，用于输出电压精细调节。

LRS450U-24开关电源产品核心特点

大功率高密度

450W 功率输出，机身仅 50mm 厚（1U 标准），节省机柜安装空间，适配密集排布。

高效节能与风冷

最高效率 91%+，发热低、能耗小。

内置长寿命温控风扇，智能启停强制风冷，确保满载 70℃ 环境稳定工作。

宽幅全域兼容

双范围宽压输入，适配全球电网；支持直流输入，适用发电机、UPS 等场景。

抗 5G 振动，可在海拔 5000m 高海拔地区稳定运行。

工业级可靠

100% 满载老化测试，采用高品质电解电容与功率器件。

绝缘耐压：I/P-O/P 1.5kVAC / 1min，满足工控安全标准。

1.如未特别说明，所有规格参数均在输入为230VAC、额定负载、25°C环境温度下进行量测。

2.纹波和噪声测量方法:使用一条12"双绞线，同时终端要并联0.1uF和47uF的电容，在20MHz带宽下进行量测.

3.精度:包含设定误差、线性调整率和负载调整率。

4.当输入电压为DC电压时，请将输入电压的正极连接到端子台的标识“L”处，将负极连接到端子台的标识“N”处。

5.当操作海拔高于2000米(6500ft)时，操作环境温度需调降5°C/1000米。
