旺马LR系列多路开关电源产品介绍手册

旺马LR系列多路开关电源是专为工业自动化、智能终端、激光设备、3D打印、自助设备等多电压供电场景研发的一体化供电设备。颠覆传统多台单路电源堆叠供电的繁琐方案，单设备集成多路独立稳压输出，具备高稳定性、高安全性、高适配性等优势，可有效精简设备结构、降低布线成本、减少故障点位，是多电压集成工控设备的优选供电解决方案。

旺马LR系列多路开关电源产品定位

LR系列多路输出工业开关电源为AC-DC一体化稳压供电设备，集成多组不同规格直流电压输出，可同时为设备主控芯片、传感器、电磁阀、电机、精密模组等不同部件同步供电，完美解决工业设备多电压、多负载同步供电需求，广泛适配民用、工业及出口类智能成套设备。

核心设计理念

产品采用高频开关稳压技术、多路独立环路控制架构，搭配超薄钣金结构与智能散热系统，兼顾小型化、高稳定、强兼容、高安全四大核心特性。各路输出相互独立、干扰极低，电网波动、负载突变场景下仍可保持电压精准稳压，适配复杂工业供电环境。

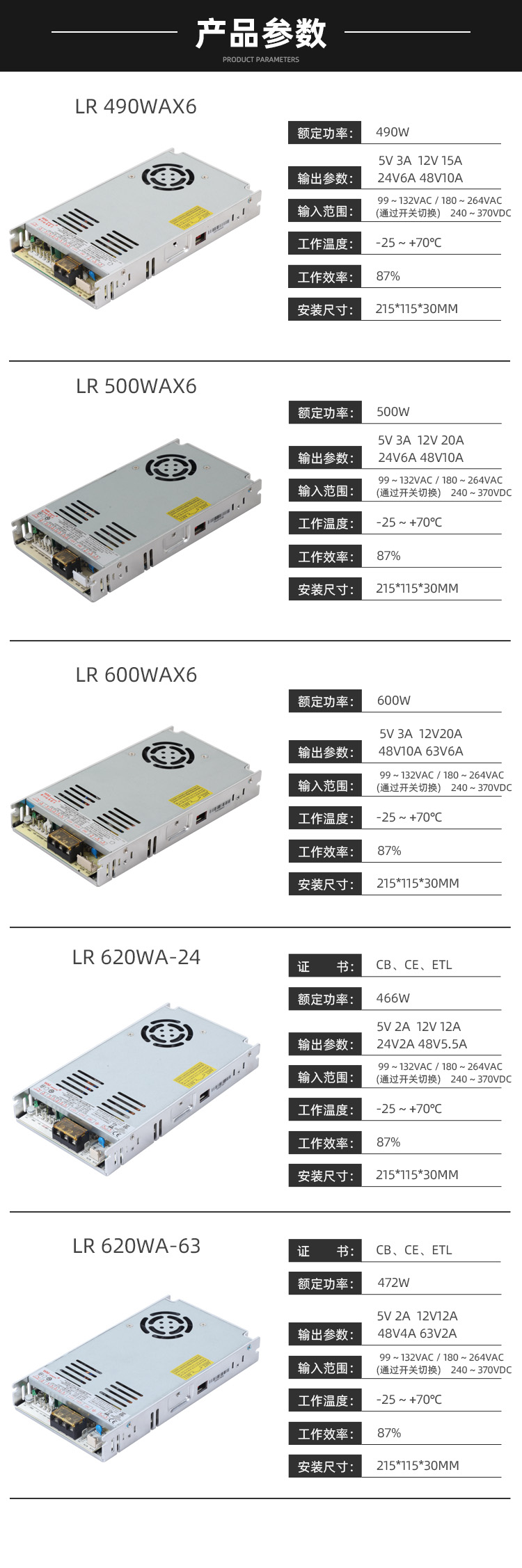

旺马LR系列多路开关电源全系列产品规格参数

LR系列多路开关电源涵盖多款功率、电压组合型号，覆盖中小功率全场景多电压供电需求，适配不同设备负载配比，具体规格如下：

通用电气参数

输入电压：通用宽电压市电输入，适配常规工业电网，电网小幅波动可稳定工作；稳压精度：高精度稳压，单路负载波动对其他回路无明显干扰；工作效率：高频节能架构，满载工况下高效运行，低待机功耗、节能降耗；工作温度：-10℃～+60℃，适配室内工业、商用设备常规工作环境；储存温度：-20℃～+85℃，运输、存放环境适应性强；绝缘性能：高绝缘隔离设计，有效隔绝输入输出干扰，提升用电安全性。

旺马LR系列多路开关电源产品核心特性与优势

超薄一体化结构，安装适配性强

产品采用轻量化超薄钣金机身，整体结构紧凑，自带一体式固定安装耳，无需额外配件即可快速固定于设备机箱、机柜内部。相较于传统多台单路电源组合方案，体积大幅缩减，有效节省设备内部空间，适配各类紧凑型壳体设计。内置静音散热风扇，风道布局合理，可快速带走机身内部热量，长时间满载运行温升可控，杜绝高温宕机问题。

多路独立稳压，供电稳定性极高

采用多路独立环路稳压控制技术，各组输出电压单独调控、互不干扰。设备运行过程中，任意单路负载启停、负载功率波动，均不会影响其他回路电压精度与输出稳定性。可同时为低压精密模组（5V主控、传感器）、中压控制部件（12V、24V电磁阀、传动模块）、高压动力部件（48V、63V电机、激光模组）精准供电，完美适配高低压混合负载工况。

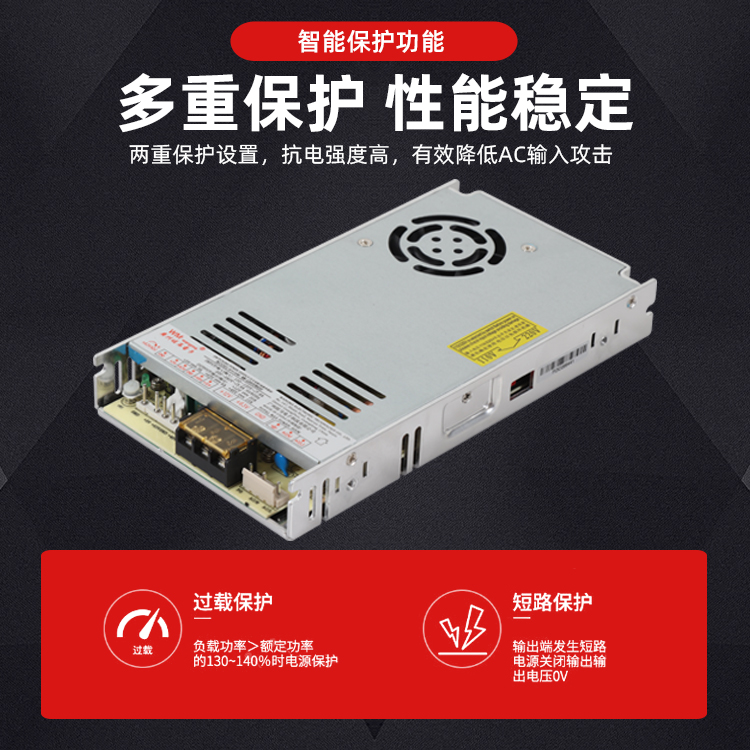

全方位安全保护，杜绝设备损坏

内置多重智能保护机制，全时段监测设备运行状态，异常情况自动触发保护自锁，从源头规避设备烧毁、电路故障问题：

过压保护：输出电压异常超标时，自动断电自锁，保护后端精密负载；

过流保护：单路或整机负载电流过载，立即限流断电，避免线路烧毁；

短路保护：输出端意外短路时，快速切断电源输出，杜绝短路起火、元器件击穿；

过热保护：机身温度超标时，自动停机降温，温度恢复正常后可重启工作。

国际安规认证，适配国内外场景

全系产品符合RoHS环保标准，多款主力型号通过CE、CB、ETL国际权威安规认证，生产工艺、安全性能、环保指标均达到国际行业标准。既可满足国内工业自动化、商用设备的准入要求，也可直接适配海外出口成套设备，无需额外整改认证，适配全球多地区项目使用。

宽幅电网适配，环境适应性强

支持工业通用宽电压输入，针对工厂电网电压波动、电压不稳等复杂工况做专项优化，抗干扰能力强，可稳定持续输出额定电压电流，有效解决传统电源电压漂移、频繁重启、稳压失效等问题，适配车间工控、户外自助终端、老旧厂区等复杂供电环境。

旺马LR系列多路开关电源主流应用场景

本系列多路电源专为多电压集成供电场景定制，广泛应用于各类需要多组电压同步供电的成套设备，核心适用场景如下：

智能设备：3D打印机、激光雕刻机、激光打标设备、小型精密加工设备；商用终端：自助售货机、自助收银机、政务自助终端、金融工控终端；工业自动化：非标自动化设备、流水线控制机柜、传感器配套供电系统、测试仪器；特种设备：高低压混合负载工控整机、出口成套机电设备、小型特种电机驱动设备。

旺马LR系列多路开关电源安装与使用规范

安装环境要求“安装位置需保持干燥、通风、无腐蚀性气体、无粉尘堆积，避免阳光直射、雨水淋溅；设备周边预留充足散热空间，禁止封闭包裹、遮挡散热风口，防止散热不良导致高温故障；远离强电磁干扰设备、高温热源，保证电源稳定运行。

接线操作步骤：断电状态下完成接线，确认输入市电电压与电源额定输入规格匹配；区分输入、输出端子，火线、零线、地线规范接线，接线牢固无松动，杜绝虚接、错接；根据负载需求，对应连接各路电压输出端子，严禁超额定电流、超功率负载接线；接线完成后复核线路，确认无误后接通电源，空载试运行3-5分钟，观察设备无异常后接入负载正常使用。

选型与负载使用须知：单路实际工作电流不得超过电源对应通道额定电流，禁止单路过载运行；整机工作功率建议预留15%-20%功率余量，不建议长期满载、超负荷运行，可大幅延长开关电源使用寿命；多路负载配比需均衡，避免单路重载、其余回路空载的极端工况，保障供电稳定性。

旺马LR系列多路开关电源日常维护与保养

定期断电清理机身表面及散热风口粉尘、杂物，保证散热通畅，避免积尘导致散热不良、温升过高；定期检查接线端子是否松动、线路是否老化破损，及时紧固、更换，杜绝接触不良引发故障；长期闲置设备需断电存放于干燥通风环境，再次启用前先空载试运行，确认无异常后投入使用；禁止私自拆解、改装电源内部结构，非专业人员维修易造成设备损坏、失去质保权限。

旺马LR系列多路开关电源质保与售后说明

质保期限：产品享受标准质保服务，正常安装、规范使用情况下，质保期内非人为损坏可免费维修、更换配件或整机换新；

免责条款：私自拆解改装、违规接线、超负荷使用、人为损坏、自然灾害及不可抗力导致的设备故障，不在质保范围内；

售后支持：提供全程技术选型指导、安装调试咨询、故障排查支持，快速响应客户需求，解决设备使用各类问题。
