LRT180W开关电源介绍

LRT180W开关电源产品核心特性

LRT180W开关电源交流输入支持电压切换，可耐受300VAC 浪涌 5 秒；保护功能：短路、过负载、过温保护，异常解除后可自动恢复；散热方式：自然风冷，无需风扇；1U 低矮外壳；可靠性：5G 抗振动测试、整机 100% 满载老化测试；自带 LED 电源指示灯；三组稳压输出，支持定制其他输出电压；高效率，MTBF 平均无故障时间≥30 万小时，3 年保固。

LRT180W开关电源输出电气参数

 CH1（12V）可调范围：10.2‑13.8V；电压精度：全部通道 ±1.0%；线性调整率 ±0.5%；负载调整率 ±1.0%；纹波噪声：12V 最大 120mVp‑p；5V 最大 100mVp‑p；24V 最大 200mVp‑p；满载启动上升时间：500ms；230VAC 输入保持时间 16ms，115VAC 为 12ms。

LRT180W开关电源输入规格

交流：85‑264VAC，频率 47‑63Hz；直流输入：120‑370VDC；输入电流：115VAC 下 3.5A；230VAC 下 1.8A；典型效率：85%；230VAC 冷启动最大浪涌电流 60A；漏电流＜1mA（240VAC）； 直流输入接线提示：DC 正极接端子 L，负极接端子 N。

LRT180W开关电源保护机制

LRT180W系列开关电源的保护机制主要包括‌短路保护、过负载保护和过温度保护‌，并在交流输入端支持承受300VAC浪涌输入5秒。‌

具体保护机制如下：

‌短路保护（SCP）‌：当输出端发生短路时，保护电路会迅速响应，通过限流或切断输出的方式，避免持续大电流损坏电源本身和后级电路。

‌过负载保护（OLP/OPP）‌：当输出功率超过额定值（通常为额定功率的105%~135%范围）时触发，防止长时间超负荷运行导致元件过热或损坏。

‌过温度保护（OTP）‌：当电源内部温度超过安全阈值（如因环境温度过高或散热不良）时，保护电路会自动切断或限制输出，待温度降至安全范围后恢复。‌

还具备‌自然风冷散热设计‌，可在最高70℃环境温度下工作，并经过满载老化测试以确保可靠性。‌过负载保护：105%‑150% 额定功率触发，打嗝保护模式，故障移除自动恢复；过温度保护：打嗝模式，降温后自动恢复；自带短路保护。

LRT180W开关电源环境与机械条件

工作温度：‑25℃ ~ +70℃；高温环境需要降额使用；工作湿度：20‑90% RH，无冷凝；储存‑40~+85℃，湿度 10‑95% RH；温度系数 ±0.03%/℃（0‑50℃）；振动：10‑500Hz，5G，X/Y/Z 三轴各 60 分钟；尺寸：长 159 × 宽 97 × 高 30 mm；单台重量 0.46 kg；包装：30 台一箱，整箱 14.8kg。海拔提示：海拔＞2000 米，每升高 1000 米，允许工作温度降低 5℃。

LRT180W开关电源安规耐压

输入‑输出：3KVAC；输入‑机壳地：2KVAC；输出‑机壳地：0.5KVAC；绝缘阻抗：100MΩ 以上（500VDC，25℃，70% 湿度）。

输入范围‌：180~264VAC（通过开关切换）

‌浪涌能力‌：可承受300VAC浪涌输入5秒

‌保护种类‌：短路、过负载、过温度

‌其他‌：自然风冷，1U低外型，可承受5G振动测试，满载老化测试，工作温度可达70℃，3年保固 ‌

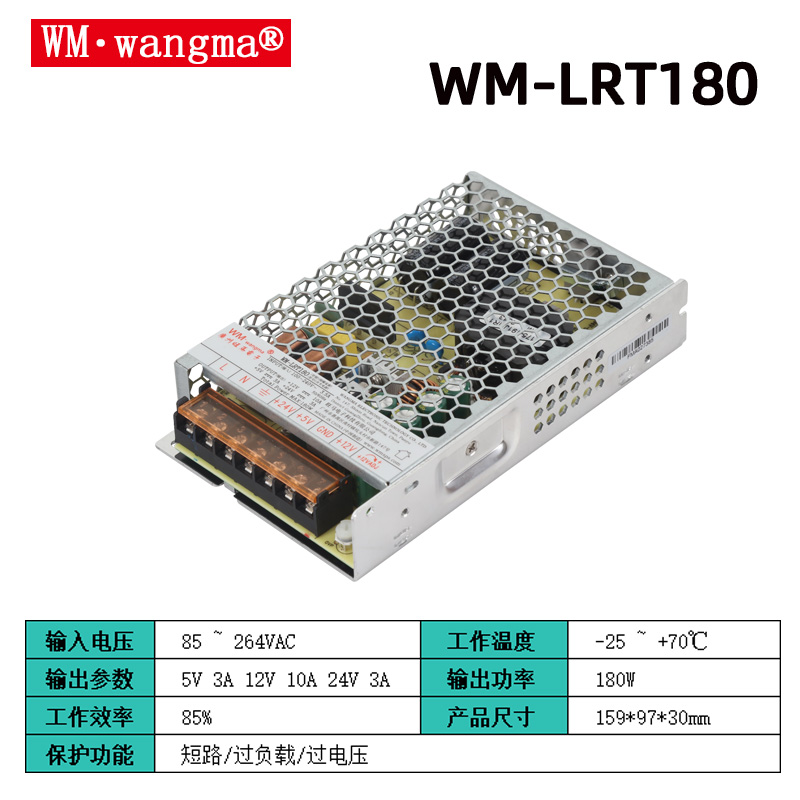

LRT180W开关电源外观与结构

蜂窝镂空金属外壳：大面积散热孔，被动散热，提升长时间工作稳定性。接线端子排：左侧接线柱，可同时接入交流市电，引出 5V、12V、24V 三路直流电。整机外形、安装孔位、端子引脚排布尺寸（单位 mm）；温度‑负载减额曲线：环境温度超过约 50℃之后，允许输出负载功率要下降；70℃达到上限；输入电压‑静态特性曲线：输入电压 85‑264VAC 区间，电源可以满功率稳定输出；低输入端性能略有下降。

LRT180W开关电源适用场景

一台LRT180W开关电源同时输出 3 种电压，适合一台设备内部同时有不同电压需求：

‌工控自动化领域‌：各类工业控制设备、自动化生产线配套供电，可应对车间复杂的电压波动与振动工况。

‌动漫游乐行业‌：街机、游戏机、娃娃机等游艺设备，支持长时间连续运行，抗干扰能力强。

‌自助终端设备‌：售票机、取票机、ATM机、自助售货机等，适配7×24小时不间断运行需求。

‌安防与广告显示领域‌：广告灯箱、广告机、广告屏、液晶屏、闸机、安防监控配套供电。

‌医疗与交通领域‌：常规医疗设备、交通设备配套供电，满足高可靠性供电要求。

‌其他工业场景‌：老化测试设备、打印机等工控配套设备，可承受5G振动测试，自然风冷适配多数无强散热条件的工况。
