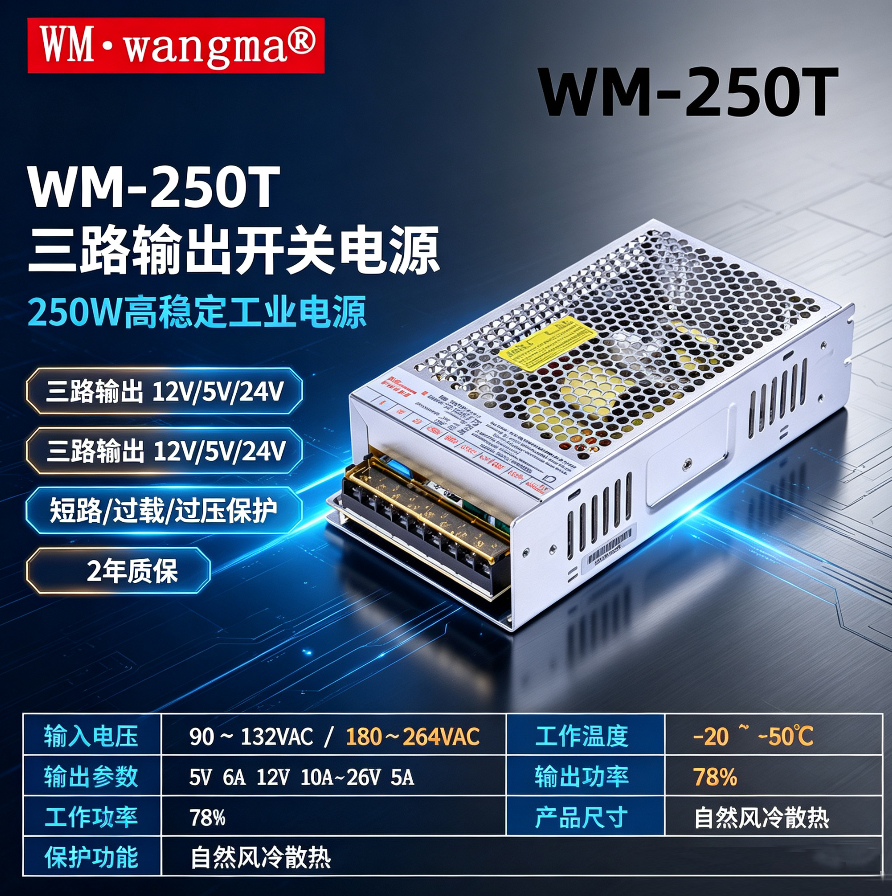

WM‑250T游艺设备电源的保护功能实现说明

 WM‑250T游艺设备电源为广州旺马电子生产的工业级开关电源，专用于游艺设备/自助设备，其保护功能通过内置检测电路与控制逻辑实现，故障时自动切断输出并需人工或上电复位。

 WM‑250T游艺设备电源3 类保护：短路、过负载、过电压

 1. 短路保护

触发条件：任意输出发生输出正负极短路。保护动作逻辑：和过负载保护机制一致，关断输出电压。恢复方式：必须断电重启电源才能恢复输出，无自动恢复。

 2. 过负载保护

触发阈值：输出总功率达到额定功率的 105%～150%，实现行为：电源检测输出功率 / 输出电流超出设定区间 → 关断输出电压（锁死停机）恢复模式：重启后恢复，属于打嗝之外的锁存关断保护，不会自动反复尝试启动；必须把负载故障移除，电源断电，重新上电才会恢复工作。

 3. 过电压保护（OVP，仅 CH1 通道 12V 输出）

触发阈值：CH1（12V 输出）输出电压上升到 15V～18V 区间触发 OVP。CH2（5V）输出电压上升到 15V～18V 区间触发 OVP、CH3（24V）输出电压上升到 15V～18V 区间触发 OVP。保护动作：检测输出电压超标 → 关断全部输出电压。恢复模式：同样为锁存关断，故障排除后，需要断电重启电源方可恢复输出，不会自动重试。

核心保护机制与实现方式

‌短路保护（SCP）‌输出端发生短路时，反馈回路瞬时触发关断 PWM 驱动，停止功率开关管工作；典型响应时间＜1ms，避免损坏前级元件。

‌过负载保护（OCP）‌采用恒流限幅或打嗝模式（hiccup）：当电流超额定值 125% 持续一定时间后，间歇性重启尝试恢复；持续过载则锁定输出，需断电复位。

‌过电压保护（OVP）‌监测输出电压，超过设定阈值（通常≤110% 额定值）时触发 crowbar 电路或关断控制芯片；防止高压击穿后级主板/电机驱动模块。

‌过温保护（OTP）‌内部热敏电阻或NTC 实时采样散热器温度；达临界点（如 85℃±5℃）强制停机，降温后自动或手动恢复（依具体固件策略）。

‌附加防护能力‌

抗浪涌：可承受 300VAC 输入浪涌持续 5 秒（通过 MOV+ 差模电感组合吸收）；自然风冷设计，无风扇依赖，降低故障点；所有保护状态由 LED 指示灯反馈（常亮/闪烁编码区分故障类型）。

 WM‑250T游艺设备电源关键特点

1. 保护模式：锁存关断（Latch‑off），不是打嗝保护

很多开关电源过载短路会反复重启（打嗝），而WM‑250T游艺设备电源一旦触发过压 / 过载 / 短路，直接关掉输出，保持关闭状态，不会自己反复启动；必须交流输入断电，重新上电，才能解除保护。如果故障条件还存在（短路没有移除、负载依旧过载），重启上电后会立刻再次进入保护锁死。

2. 检测对象

过负载：检测整机输出总功率；过电压：只监控 CH1（12V）输出；CH2、CH3 文档未给出 OVP 参数；短路：输出端短路故障。

 WM‑250T游艺设备电源使用风险提示

因为是锁存保护：现场遇到保护锁死，需要排查：是否输出短路；是否整机负载超过 105% 额定功率；CH1 输出是否异常升高；排除故障后再断电重启电源，否则上电依旧无输出。
