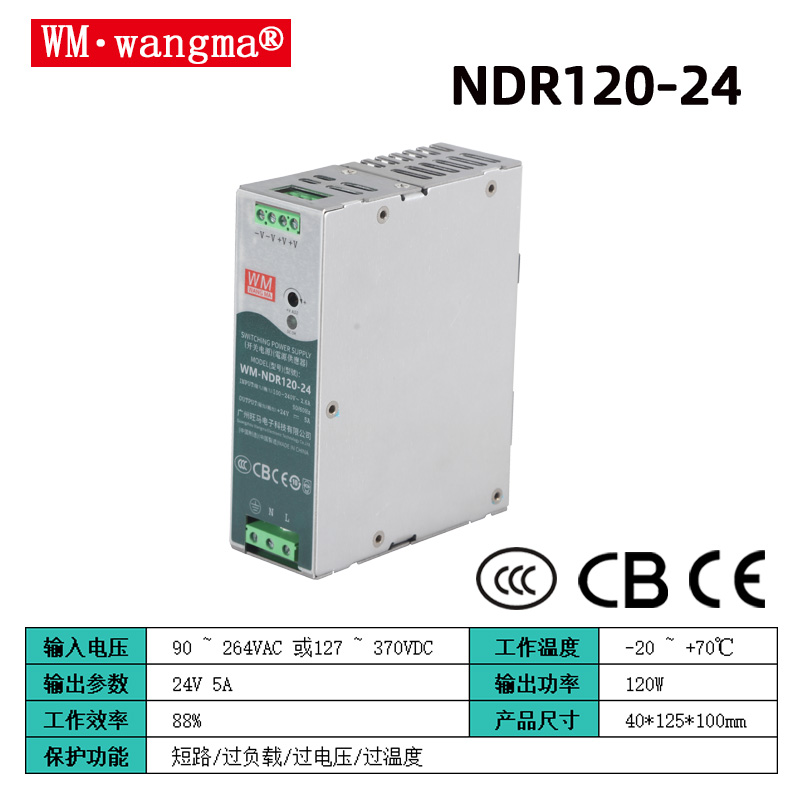

WM-NDR120导轨电源说明

WM-NDR120导轨电源产品由广州旺马电子生产，支持 TS‑35/7.5、TS‑35/15 标准 DIN 导轨安装，整机经过 100% 满载老化测试，提供3 年质保，采用自然风冷散热。

WM-NDR120导轨电源产品主要特性

全范围交流输入，也支持直流输入；可承受 300VAC 浪涌输入持续 5 秒；内置多重保护：短路、过负载、过电压、过温度保护；冷却方式：自然风冷，无风扇；可靠性：100% 满载老化测试，3 年保固；安装：适配 TS‑35/7.5 或 TS‑35/15 导轨。

WM-NDR120导轨电源型号及输出电气参数

系列包含 3 款型号：WM‑NDR120‑12导轨开关电源、WM‑NDR120‑24导轨开关电源、WM‑NDR120‑48导轨开关电源

WM-NDR120导轨电源输入规格

输入电压：90‑264VAC 交流；也支持 127‑370VDC 直流输入（AC/L 接直流正极，AC/N 接直流负极）频率：47‑63Hz；交流输入电流（典型）：115VAC 下 2.25A；230VAC 下 1.3A；浪涌电流（最大）：115VAC 时 20A；230VAC 时 35A；漏电流：＜1mA /240VAC。

WM-NDR120导轨电源保护功能

过负载保护：触发点为额定功率 105%‑135%；恒流模式，故障消除后自动恢复，过电压保护，12V 机型：14‑17V；24V 机型：29‑33V；48V 机型：56‑65V；保护动作：关断输出，需要重启电源恢复；过温度保护：关断输出，电源重启后恢复；支持短路保护。

OVP过压保护细节

‌触发阈值‌：输出电压超过额定值的115%~130%时触发，以常规24V输出版本为例，触发点约为27.6V~31.2V。响应机制‌：采用硬件独立比较器实现微秒级快速关断，避免后级PLC、传感器等工控芯片被高压击穿。恢复逻辑‌：触发后进入打嗝保护状态，电压回落至安全区间后自动尝试重启，无需人工手动复位。

OCP过流保护细节

‌触发阈值‌：设定为额定输出电流的110%~130%，以24V/5A版本为例，触发点约为5.5A~6.5A。‌响应机制‌：采用逐周期限流模式，每个开关周期实时比对采样电流与阈值，超限立即关断当前周期，避免功率器件过热烧毁。‌防误触发设计‌：内置数十毫秒延时滤波，可避开电机启动瞬间的浪涌电流，不会出现开机误保护的问题。

SCP短路保护细节

‌触发条件‌：输出端阻抗小于0.1Ω时立即触发，属于优先级最高的保护机制。‌响应机制‌：微秒级切断主功率回路，防止PCB走线、功率MOS管因短路大电流直接烧毁，避免引发起火风险。‌恢复逻辑‌：短路故障持续存在时保持间歇打嗝状态，短路解除后自动恢复正常输出。

OTP过温保护细节

‌监测方式‌：NTC热敏电阻紧贴主功率MOS管和变压器磁芯安装，实时采集核心发热器件的温度。‌触发阈值‌：内部核心温度达到85℃~110℃时触发，立即关断输出，防止元器件过热老化、电容鼓包。‌恢复逻辑‌：温度自然回落至70℃以下时，电源自动重启恢复供电。

WM-NDR120导轨电源环境条件

工作温度：‑20℃ ~ +70℃，高温需要按减额曲线降功率使用；工作湿度：20‑90% RH，无冷凝；储存温湿度：‑40℃ ~ +85℃，10‑95% RH；温度系数：±0.03%/℃（0‑50℃）耐振动：10‑500Hz，2G，10 分钟 / 周期；X/Y/Z 三轴各 60 分钟；海拔降额规则：海拔＞2000m，无风扇机型每升高 1000m，允许环境温度下降 3.5℃。

WM-NDR120导轨电源安规与可靠性

耐压：输入‑输出 3KVAC；输入‑地 2KVAC；输出‑地 0.5KVAC；绝缘阻抗：输入输出、输入地、输出地之间≥100MΩ（500VDC，25℃，70% RH）MTBF 平均无故障时间：≥40 万小时，依据 MIL‑HDBK‑217F 标准（25℃）

基础强制认证‌：标配中国CCC强制安全认证，符合GB4943.1信息技术设备安全标准，满足国内工控项目的合规要求。

‌国际工业认证‌：常规通过UL508工业控制设备安全认证、TUV EN62368-1音视频/信息技术设备安全认证，适配出口欧美市场的项目需求。

‌电磁兼容认证‌：符合EN61000-6-2工业环境抗扰度标准，同时满足EN61000-3-2欧盟谐波电流规范，适配工业强电磁干扰场景。

‌附加合规资质‌：部分批次可提供CE、RoHS环保认证，符合欧盟市场的准入要求。

WM-NDR120导轨电源物理尺寸与包装

尺寸：40mm (宽) ×125mm (高) ×100mm (深)单台重量：0.58kg；包装：20PCS 每箱；总重 13Kg；体积 1.16CUFT；导轨：TS35/7.5、TS35/15，导轨不含在电源配件内；端子 TB1 引脚包含 FG 接地、AC/L 或直流 +、AC/N 或直流。

WM-NDR120导轨电源测量备注说明

默认测试条件：230VAC 输入、额定负载、25℃环境；纹波噪声测试：12 英寸双绞线，并联 0.1μF+47μF 电容，带宽 20MHz；电压精度包含设定误差、线性调整率、负载调整率；低压输入工况需要输出降额，参考减额曲线图；电源仅作为系统部件，整机 EMC 需要结合终端设备确认。
