旺马WM‑WAWA四路输出开关电源

旺马WM-WAWA四路输出开关电源是广州旺马电子科技有限公司推出的游艺设备专用工业级电源，主打一机四路独立供电，是娃娃机、礼品机等场景的主流适配方案。

核心基础参数

‌输出规格‌：标准四路独立输出，分别为5V/3A、12V/18A、24V/2.5A、48V/2.5A，单台电源即可完成整机供电，省去多电源杂乱布线的麻烦。‌功率覆盖‌：常规款额定功率250W，高配版本可达420~620W，可适配普通娃娃机、高速高配天车等不同负载需求。‌输入规格‌：支持110V/220V宽幅交流输入，适配不同地区设备供电要求。

产品核心特性

‌结构设计‌：采用全金属封闭外壳，搭载智能温控风扇，具备IP20防尘等级，可直接安装在狭小的设备机箱内。工业级耐用性‌：遵循工业级设计标准，支持-20℃至60℃宽温运行，抗振动抗冲击能力强，可适配游艺设备长期连续运行的工况。安全防护‌：集成OVP过压、OCP过流、SCP短路、OTP过热全维度保护功能，通过CCC、CE、FCC等安规认证，整机符合ISO9001质量管理体系要求。

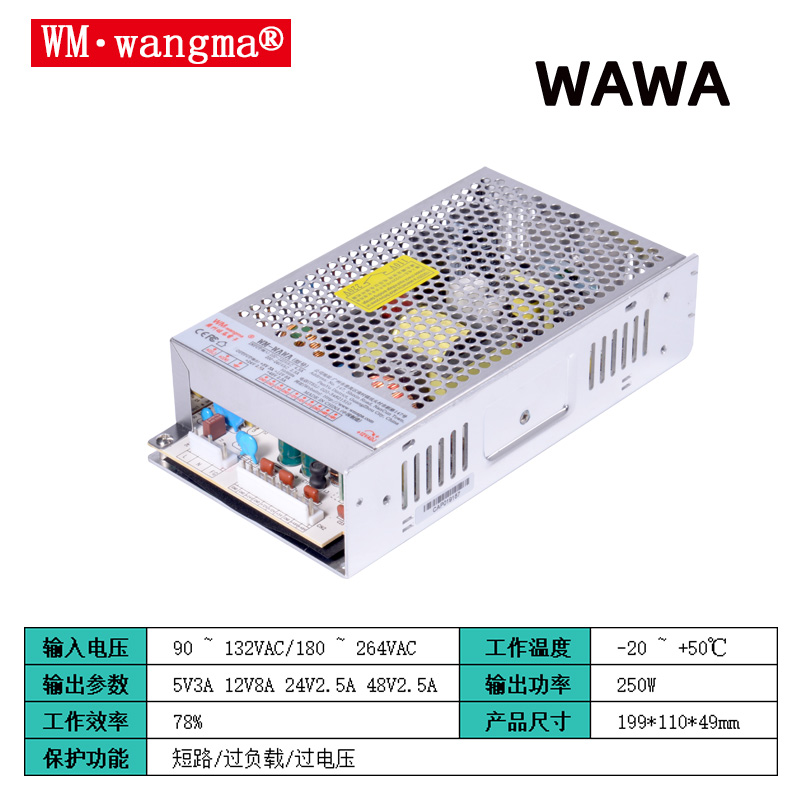

旺马（WM・wangma）WAWA250W多路输出开关电源，主要用于娃娃机、礼品机、捕鱼机等游艺游乐设备，给主板、灯光、天车电机同时供电。金属网孔外壳，镂空散热，一侧开盖露出内部电路板元器件；品牌：WM·wangma，型号标识：WAWA娃娃机电源。

底部参数表：输入电压：90‑132VAC /180‑264VAC，宽交流电压输入，适配国内外市电。

电气规格参数

1. 四路输出通道

整机最大额定功率：250W

CH1 电压可调范围：10.8~13.5V; 线性调整率：CH1/CH2 为 1.0%±0.5%；CH3 为 6.0%±1.0%；CH4 为 7.0%±1.0%; 负载调整率：CH1/CH2 ±0.5%；CH3 ±5.0%；CH4 ±6.0%上电启动上升时间：满载条件下，115/230VAC 均为 1000ms 启动，50ms 上升；掉电保持时间：230VAC 输入 20ms；115VAC 输入 16ms。

2. 输入规格

交流输入：90‑132VAC / 180‑264VAC（开关切换）；也支持 254‑370VDC 直流输入; 输入频率：47‑63Hz; 典型效率：78%; 交流输入电流：115VAC 时 4.5A；230VAC 时 2.5A; 浪涌最大电流：115VAC 40A；230VAC 55A; 漏电流：＜3.5mA @240VAC.

3. 保护参数

过负载保护：105%‑150% 额定输出功率，关断输出，重启恢复； CH1 过压保护阈值：15‑16.5V，关断输出，重启恢复。

环境与机械参数

温度

工作温度：‑20 ~ +50℃（高温环境需要做负载降额，参考降额曲线）储存温度：‑20 ~ +85℃; 温度系数：±0.03%/℃（0‑50℃）

湿度：工作 20‑90% RH（无冷凝）；储存 10‑95% RH。抗振动：10‑500Hz，3G，X/Y/Z 三轴各 60 分钟，单周期 10 分钟。

安规耐压

输入‑输出：2KVAC；输入‑机壳地：1.5KVAC；输出‑机壳地：0.5KVAC; 绝缘阻抗：I/P‑O/P、I/P‑FG、O/P‑FG ≥100MΩ@500VDC，25℃，70% RH; 可靠性：MTBF≥20 万小时（依据 MIL‑HDBK‑217F，25℃环境）

尺寸重量包装

整机外形尺寸：199×110×49mm（长 × 宽 × 高）单台重量 0.65Kg；包装规格：20 台一箱，整箱 13.5Kg，体积 0.36CBM

用途说明

专为娃娃机 / 抓物机设计，一台电源同时输出 4 组不同直流电压，分别给主板、灯光、马达、天车机构供电，广泛用于动漫游艺设备，也可适配部分自动售货设备。

测量备注说明

默认测试条件：230VAC 输入、额定负载、环境温度 25℃；纹波噪声测试：12 英寸双绞线，终端并联 0.1μF+47μF 电容，20MHz 带宽测量；参数精度包含设定误差、线性调整率、负载调整率；该电源属于设备内部组件，整机 EMC 电磁兼容需要结合终端娃娃机整机确认。
