自动化设备工控电源完整介绍

发布时间：2026-08-19 点击数：4

自动化设备工控电源是工业自动化系统的核心动力组件，专为工业严苛工况设计，为PLC、传感器、伺服驱动器等设备提供稳定可靠的电力支持，是保障生产连续运行的关键基础部件。

自动化设备工控电源核心定义与特性

‌基础定位‌：工业自动化的“能量心脏”，将市电转换为适配工控设备的稳定直流电，适配智能制造、工厂自动化等全场景。‌核心优势‌：区别于民用电源，具备宽电压输入、抗电磁干扰、耐高低温、防震动等特性，可在粉尘多、温差大的恶劣环境下长期运行。‌保护机制‌：集成过压、过流、短路、过温等多重防护功能，避免设备损坏与生产中断。

自动化设备工控电源主流分类与适用场景

‌导轨式开关电源‌特点‌：标准35mm导轨安装，功率覆盖12W~3000W，输出以12V/24V/48V为主。‌适用场景‌：PLC控制柜、传感器、小型伺服控制等常规工业场景。

‌封闭式铁壳工业电源‌‌特点‌：大功率段1000W~6000W，风冷散热，支持恒流恒流双模式、并联均流。‌适用场景‌：激光设备、充电桩、电解设备等大功率负载场景。

‌隔离模块电源‌‌特点‌：小体积嵌入式板载设计，多路输出，多层隔离抗干扰。‌适用场景‌：机器视觉相机、精密工控主板、高精度检测仪器。

自动化设备工控电源选型核心要点

‌功率匹配‌：按实际负载的1.5~2倍预留余量，避免长期满负载运行导致元件老化。环境适配‌：常规场景选-20℃~70℃宽温型号，冶金、化工极端场景选用-40℃~85℃产品。‌合规要求‌：需满足GB/T 17626 EMC标准，通过静电±6kV、浪涌±2kV测试，避免干扰周边工控设备。‌可靠性指标‌：优先选MTBF≥10万小时的产品，高端场景要求电解电容寿命≥5万小时。工控电源（工业开关电源）是自动化产线、机械设备的动力心脏，负责把市电转换成稳定直流，为 PLC、传感器、电磁阀、伺服、视觉相机、HMI、控制器供电；相比民用电源，主打宽电压、多重保护、抗电磁干扰、宽温、长寿命。

DIN导轨工控电源主流分类

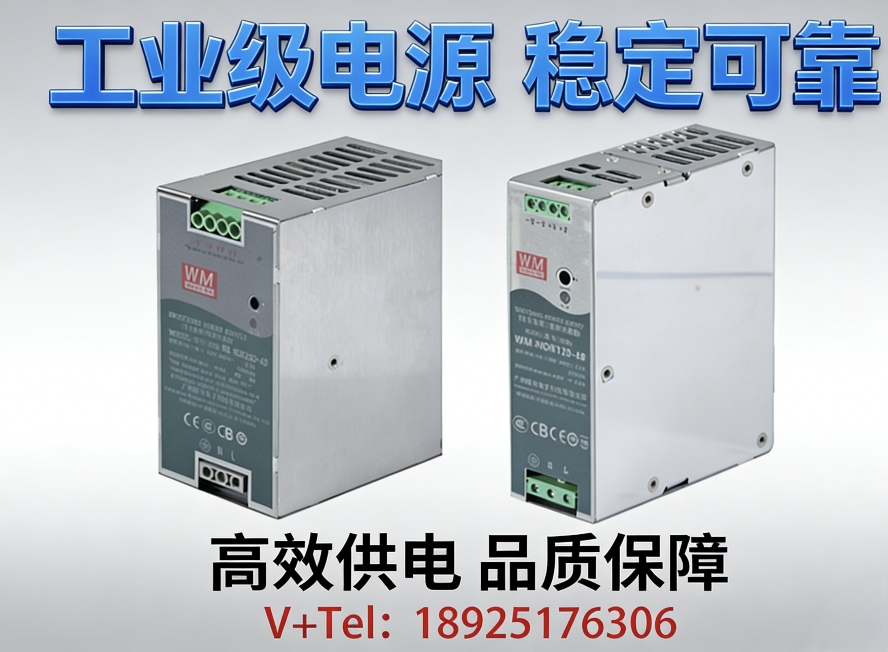

AC-DC 导轨式电源（DIN 导轨，控制柜标配）主流输出：24VDC（自动化标准），其次 12V、48V；功率段：30W～960W；单相 85~264VAC 宽压输入；代表系列：LRS、DR、DRP、NDR、旺马 LRS 、NDR系列；适用：标准控制柜、组装机、输送线、检测治具、机械手控制回路；优势：卡扣式导轨安装、布线整洁、维护方便。

开放式裸板电源（设备内置 OEM）

无外壳，直接装在设备机箱内部；适用：自助设备、激光设备、机床内置电源、非标自动化整机内置供电。

三相 380V 输入大功率电源

480W～3000W，三相进线，输入电流更小；适用：多轴机器人、大型流水线、大功率伺服系统。

DC-DC 隔离模块电源

直流转直流（24V 转 5V/12V/±15V）用途：控制板卡、模拟量采集、视觉相机隔离供电，强弱电隔离，降低干扰。

冗余电源系统（关键产线不停机）

2 台电源 + 冗余模块并联，1 台故障另一台无缝接管；适用：半导体设备、仓储 AGV、关键工序自动化线；补充：线性电源极少使用，仅高速视觉、精密微弱信号采集（纹波极低），效率低、发热大，不适合驱动电磁阀 / 电机。

自动化设备硬性核心参数要求

功率计算：总负载额定功率 × 1.2～1.5 倍冗余；含有电磁阀、步进 / 伺服冲击负载：冗余放大至1.5～2 倍；例：所有负载合计 240W → 选型≥360W开关电源，禁止长期满载运行。

电气规格输入：优先 85～264VAC 宽压，适应车间电压波动；输出：24VDC±1% 可调；视觉系统要求低纹波（≤120mVp-p）隔离：输入 - 输出高压隔离，安规耐压≥3000VAC。

必备保护功能

OVP 过压保护‌核心作用‌：当输出电压超过额定值的115%~140%时，电源快速关断或钳位输出，防止高压击穿PLC、工业相机芯片等精密负载。‌典型触发阈值‌：常规24V工控电源的OVP触发点多设定在28V~30V区间，避免误触发同时保障后端芯片安全。‌适配场景‌：视觉检测设备、PLC控制单元、精密传感器等对电压波动敏感的工控场景。

OCP 过流保护核心作用‌：负载电流超出额定值110%~150%时，电源自动限流或关断输出，避免线路过热、电机堵转烧毁线圈等故障。‌保护特性‌：多数型号支持恒流限流模式，故障排除后可自动恢复输出，无需人工重启。‌适配场景‌：伺服驱动回路、电磁阀组、电机类感性负载等易出现电流冲击的场景。

SCP 短路保护‌核心作用‌：输出端正负极直接短路时，毫秒级切断输出，采用打嗝自恢复机制，故障移除后自动重启，避免电源炸机、起火。‌关键优势‌：无需更换保险丝，大幅降低现场运维成本，是工控电源最基础的必备保护功能。‌适配场景‌：布线复杂的自动化产线、自助售货机、游艺设备等易出现误接线短路的场景。

OTP 过温保护‌核心作用‌：电源内部功率器件温度超过85℃~105℃阈值时，自动降功率或停机，温度回落至安全区间后自动恢复运行。设计逻辑‌：避免高温导致电解电容鼓包、功率管失效，大幅延长电源整体使用寿命。‌适配场景‌：密闭控制柜、高温车间、户外充电桩等散热条件差的高负载工况。加分配置：防反接、UVLO 欠压锁定、远程遥控、故障报警触点（可接入 PLC 报警）

4、环境与 EMC（自动化现场高频坑点）

车间变频器、伺服极易产生电磁干扰，造成传感器跳数、通讯掉线：必须满足 EN61000-6-2（工业环境抗干扰标准）;工作温度：工业级建议 -20℃～+70℃ /-40~+85℃宽温；认证：CE、CCC、UL；出口设备提前确认对应地区认证。

典型自动化设备供电方案

小型单机（贴标机、检测工装）单台 NDR/LRS 导轨 24V 电源统一给 PLC、传感器、电磁阀供电；视觉相机单独拉一路减少干扰。

中型流水线（输送线、装配线）动力负载（电磁阀、气缸）与信号负载（相机、传感器）分开两路电源，强弱电隔离，避免干扰。
