双路输出电源

双路输出电源是具备两个独立输出通道的电源设备，可同时提供两组不同参数的稳定电压，适配多电路协同供电场景，是工业、实验室、消费电子等领域的常用供电方案。

双路输出电源核心定义与分类

‌核心特征‌：拥有两套物理隔离的输出系统，从变压器绕组开始独立设计，两路输出互不干扰，隔离度通常可达0.1%以下。主流分类‌：分为线性双路电源、开关型双路电源、本质安全型双路电源三大类，分别适配高精度、高效率、易燃易爆危险场景。

双路输出电源典型工作原理

‌开关型双路电源‌

核心组成：采用三绕组变压器、独立双路整流滤波电路、开关管与专用控制芯片。运行逻辑：控制芯片实时监测两路输出参数，通过PWM信号调节开关管通断，实现两路电压独立稳压，自带过流、过温、过压保护功能。

‌线性双路电源‌

核心组成：双路独立变压器、稳压模块、电容滤波器。运行逻辑：通过线性稳压模块将输入电压稳定为固定值，搭配电容滤波平滑波动，输出纹波极低但整体效率偏低。

‌本质安全型双路电源‌

核心机制：基于“双路供电、智能切换、能量限制”三大核心逻辑。运行逻辑：实时监测两路输入电源状态，异常时毫秒级切换至备用电源，输出端通过限流限压电路严格限制电能，避免在易燃易爆环境产生危险火花。

旺马双路电源属于AC-DC 双组共地稳压型开关电源（主流型号均为共负极，两路不隔离），主打自助终端、游乐设备、工控、售货机，是广州旺马电子主力产品线，一台电源同时输出两组直流电压，替代两台单路电源，节省机箱空间。

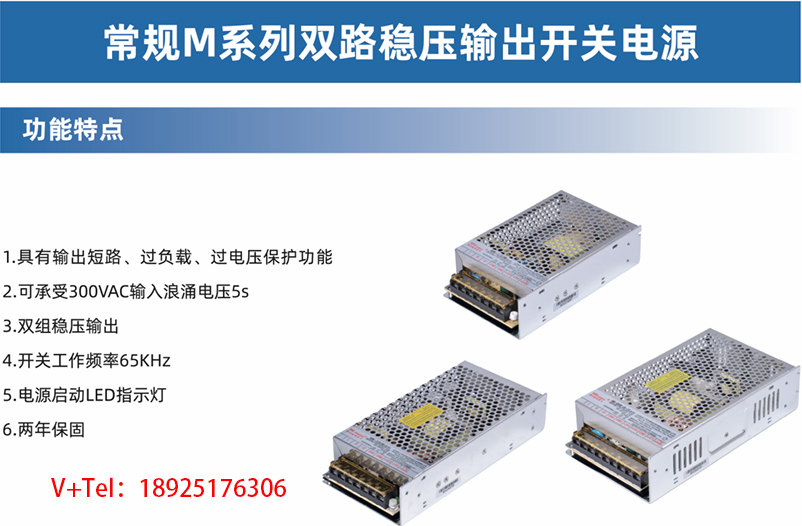

1. M 系列｜双组稳压标准版（经典网孔铁壳）

型号：WM-XXM

代表：120M、150M、180M、500M；结构：标准网孔外壳，自然风冷 / 小功率无风扇；电压组合：5V+12V、5V+24V、12V+24V；特点：主路闭环稳压，辅路优化交叉调整率；整机满载老化，宽压输入 85–264VAC；典型型号：WM-120M双组输出开关电源（5V3A+24V5A）、WM-180M双组输出开关电源（12V2.5A+24V7A）

2. D 系列｜大功率双路

型号：WM-XXD

代表：150D、250D、350D；功率更大，部分大功率型号内置风扇，适合售货机、大型工控整机

3. LRD / LRM 系列｜超薄 1U 双路（薄款爆款）

型号：LRD-XX、LRM-XX

厚度仅 30mm，超薄机箱专用（娃娃机、AI 售货机、快递柜）代表：LRD200W双组输出开关电源（12V10A+24V4A）、LRM160双组输出开关电源（12V7.5A+24V2A）

4. 游艺专用定制双路

WM-998A双组输出开关电源、WM-420WAX6双组输出开关电源多路版本，专为娃娃机、兑币机，标配 5V 主板 + 12V 灯光 + 24V 电机供电

双路输出电源核心技术特性

‌扩展能力‌：支持两路串联扩展总电压、并联扩展总电流，部分型号具备主从跟踪调压功能。保护机制‌：标配过压、过流、过热、短路保护，故障时自动切换为限流输出模式，避免后端设备损坏。‌精度表现‌：工业级型号负载稳定度≤2%，输入稳定度≤1.5%，20MHz条件下纹波可低至3000μV。

通用电气特性

输入：85~264VAC 全范围宽压，50/60Hz；输出形式：两路共地（共负极 GND），非隔离重点：旺马常规双路没有电气隔离款，不适合需要隔离防地环路的高精度模拟电路；有隔离需求需要单独定制

保护机制（标配）

OVP 过压、OCP 过流、SCP 短路、OTP 过热、OPP 总功率过载；保护模式：打嗝重启，大部分型号一路短路整机锁机（选型重点留意）工作温度：-20℃～+60℃，高温环境建议降额使用；质保：标准 3 年质保，出厂 100% 满载老化测试；纹波：常规≤150mV，低纹波版本可定制。

双路输出电源主流应用场景

‌工业领域‌：为工控设备、安防监控、流水线装置同时提供5V、12V、24V等多路供电。‌实验室场景‌：为运算放大器提供正负对称电源，测试两组关联电路的协同工作状态。‌特殊场景‌：煤矿、化工等易燃易爆场所，使用本质安全型双路电源保障不间断安全供电。‌消费电子‌：计算机主板、开发板等设备，同时为核心芯片和外设提供不同电压的供电。
