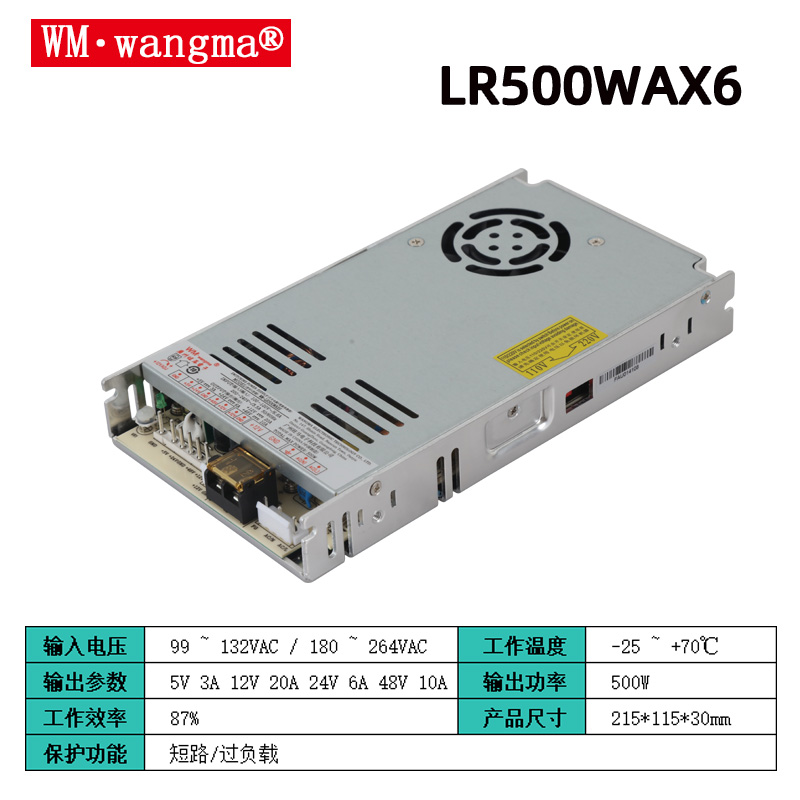

WM-LR500WAX6娃娃机电源介绍

WM-LR500WAX6是旺马电子推出的一款‌专为娃娃机、礼品机等游艺设备定制开发的500W专用开关电源‌，是游乐设备行业内适配性较强的高性价比供电配件。

一、产品基础定位与核心特性

1. 基础信息

厂商：广州旺馬電子（WM・wangma），厂址位于广州市番禺区南村镇坑头村市新路 147 号，配套联系电话18925176306、传真与官网http://www.wanma888.com/；型号：WM-LR500WAX6娃娃机电源，支持定制其他四路输出电压；功率等级：最大额定总功率 500W，1U 低矮机身结构。

2. 核心功能与优势特性

输入适配：交流输入分两档开关切换，兼容高压直流输入，可承受 300VAC 浪涌 5 秒；四路输出区分：CH1/CH2 具备双路稳压性能，CH3/CH4 为常规输出；散热设计：内置直流强制风冷风扇，带温度启停控制（≥50℃风扇开启，≤40℃关闭）；可靠性设计：出厂 100% 满载老化测试，可通过 5G 振动测试；保护机制：短路、过载双重保护；使用环境：宽温工作 - 25~+70℃，带负载降额曲线约束；质保寿命：3 年整机保固，平均无故障时间 MTBF≥30 万小时（25℃环境）；辅助标识：搭载 LED 电源工作指示灯；性能优势：典型效率 87%，高转换效率、长寿命、高稳定性。

核心输入输出参数

‌交流输入范围‌：85~264VAC，支持全球通用宽电压适配；直流输入范围‌：120~370VDC，兼容特殊直流供电场景；额定输出功率‌：500W，专为娃娃机等游艺设备设计；公开参考报价‌：125元/件，属于高性价比游乐设备专用电源。

二、四路输出完整规格

整机四路独立通道，电压、电流、精度、纹波参数区分明显：

补充输出时序参数：

满载工况下，115VAC/230VAC 输入启动时长均 1500ms，电压上升时间 50ms；输入掉电保持时间：230VAC 输入 16ms，115VAC 输入 12ms。

三、输入电气规格

交流电压档位（开关切换）

低压档：99~132VAC；高压档：180~264VAC；直流兼容输入：240~370VDC（接线要求：直流正极接端子 L、负极接 N）；

电气输入参数

工作频率：47~63Hz；典型转换效率 87%；交流输入电流：115VAC 下 7.8A，230VAC 下 3.9A；最大开机浪涌电流：60A（115VAC/230VAC 两档一致）；漏电流：240VAC 工况＜1mA；

交流输入电压范围‌：85~264VAC，支持105~135%的常规电压波动适配，覆盖全球绝大多数地区的市电标准；直流输入电压范围‌：120~370VDC，兼容特殊直流供电场景，适配部分游乐设备的非常规供电需求；适用场景‌：专为娃娃机等游艺设备设计，可直接适配国内电玩城、游乐场所的常规电网环境。

四、保护机制说明

过载保护：负载达到额定功率 110%~150% 触发，采用打嗝保护模式，故障移除后自动恢复；短路保护：内置短路防护，异常消除可自恢复；浪涌耐受：短时 300VAC 输入浪涌可承受 5 秒不损坏。

六大核心基础保护功能

‌过流保护（OCP）‌：输出电流超出额定阈值时自动限流，避免电流过载损坏电源及下游电机、主板部件；过压保护（OVP）‌：输出电压异常升高时快速切断输出，防止高压击穿娃娃机控制板、LED灯板等敏感元件；‌过载保护（OLP）‌：整机负载超出额定功率120%~150%时触发保护，避免电源长期超负载运行加速老化；‌短路保护（SCP）‌：输出端意外短路时瞬间锁止输出，完全杜绝短路起火、线路烧毁等安全隐患；‌过温保护（OTP）‌：电源内部核心器件温度超过安全阈值时，自动降功率或停机，适配电玩城闷热电玩环境；‌防浪涌保护‌：可承受300VAC浪涌输入5秒，抵御电网突发电压冲击，适配国内复杂电网工况。

场景专属防护设计

‌欠压保护（UVP）‌：输入电压低于85VAC时自动停机，避免低压工况下电源带载能力不足导致设备重启、卡顿；‌故障隔离机制‌：异常触发保护后自动锁止输出，不会将故障传导至娃娃机天车、电磁夹爪等核心部件，大幅降低维修成本；‌阻燃与隔离防护‌：采用阻燃外壳、电气隔离设计，适配娃娃机7×24小时连续通电的运营场景，杜绝漏电、起火风险。

保护机制的运行逻辑

正常工况下电源持续稳压输出，当任意一项保护阈值被触发时，电源会在微秒级内启动响应，优先通过限流稳压缓冲异常，极端工况下直接切断输出；故障排除后部分型号可自动恢复供电，部分需手动重启，完全符合游乐设施安全规范要求。

五、环境与温湿度、振动指标

1. 温度区间

工作温度：-25℃ ~ +70℃（高温段需遵循负载降额曲线）；海拔＞2000 米时，每升高 1000 米环境温度需下调 5℃；储存温湿度：-40℃ ~ +85℃，湿度 10%~95% RH 无凝露；工作湿度：20%~90% RH，无冷凝；温度系数：0~50℃区间 ±0.03%/℃。

2. 振动测试标准：10~500Hz 频率、5G 加速度，单周期 10 分钟，X/Y/Z 三轴各持续 60 分钟，满足设备震动使用场景。

六、安规绝缘性能

耐压测试

输入 - 输出 (I/P-O/P)：3KVAC；输入 - 地 (I/P-FG)：2KVAC；输出 - 地 (O/P-FG)：0.5KVAC；绝缘阻抗：输入输出、输入对地、输出对地全部≥100MΩ（测试条件 500VDC、25℃、70% RH）。

核心绝缘性能指标

‌绝缘电阻‌：整机绝缘电阻≥10MΩ，远高于常规开关电源的安全阈值，可有效阻断漏电通路，避免触电风险；‌接地电阻‌：接地电阻≤4Ω，确保故障状态下电流可快速导入大地，符合游乐设备电气安全规范；‌绝缘体系‌：采用双重绝缘设计，包含基础绝缘与附加绝缘两层防护，等效于加强绝缘的防触电保护等级，适配娃娃机长时间通电的运营场景。

安规合规与测试要求

‌认证资质‌：全系列通过CE(LVD+EMC)、UL、CB等国际认证，符合EN 61558-2-6、EN 60204-1游乐设备专用安规标准，可满足出口欧盟等地区的合规要求；

‌耐压测试‌：输入端与输出端之间可承受常规工业级耐压测试，符合游艺设备电源的耐压检测规范，确保绝缘强度达标；漏电流控制‌：正常工作状态下漏电流远低于游乐设备安规限值，避免人员接触设备外壳时发生触电隐患。

结构绝缘设计细节

初次级之间的电气间隙≥4.0mm、爬电距离≥5.0mm，满足开关电源安规距离的强制要求，防止高压侧与低压侧击穿短路；变压器骨架厚度≥1.0mm，符合IEC61558游乐设备电源的绝缘厚度标准，绝缘层不易因长期高温老化失效；关键安规绝缘器件（Y1电容、光耦等）均采用带认证的合规物料，确保绝缘性能长期稳定，不会因器件劣化出现绝缘失效问题。

七、机械结构与包装参数

1. 整机尺寸（长 × 宽 × 高）

215mm × 115mm × 30mm（标准 1U 薄型电源）；配套结构图纸标注安装孔位、螺丝规格（4-M4 螺丝，区分板厚 3mm/5mm 两种长度）、内部风扇定位尺寸。

图纸附带两条特性曲线：负载降额曲线：环境温度超过 50℃后允许负载线性下降，70℃时负载大幅降额；输入电压静态负载曲线：低压 90-132VAC 输入带载能力低于高压 180-264VAC。

2. 包装规格

单台净重 0.76Kg；整箱 15 台，总重 12.4Kg，体积 0.78 立方英尺。

八、寿命与可靠性

平均无故障时间（MTBF）‌：行业常规可达10万小时以上，（平均无故障工作时间）≥300000 小时，满足游艺设备长时间连续运行需求；‌老化测试标准‌：出厂前100%满载老化测试，降低批量故障率；‌环境适应性‌：支持-30℃~+70℃宽温运行，通过5G等级振动测试，适配游艺场所复杂的使用环境；保护机制‌：集成短路SCP、过负载OLP、过电压OVP三重核心防护，避免异常工况损坏下游设备。质保：整机 3 年保固。

九、测量标准与备注条款

基准测试条件：无特殊说明时，所有参数测试环境为 230VAC 输入、额定满载、25℃常温；纹波测量规范：使用 12 英寸双绞线，输出端并联 0.1μF+47μF 电容，20MHz 带宽下测量；精度定义：标注精度包含设定偏差、线性调整、负载调整三类误差总和；直流输入接线规范：直流正极接 L 端子、负极接 N 端子；电磁兼容说明：电源仅为系统组件，整机 EMC 需搭配终端设备整机验证。
