WM-ATX400-24-48娃娃机专用开关电源介绍
发布时间：2026-08-10 点击数：4

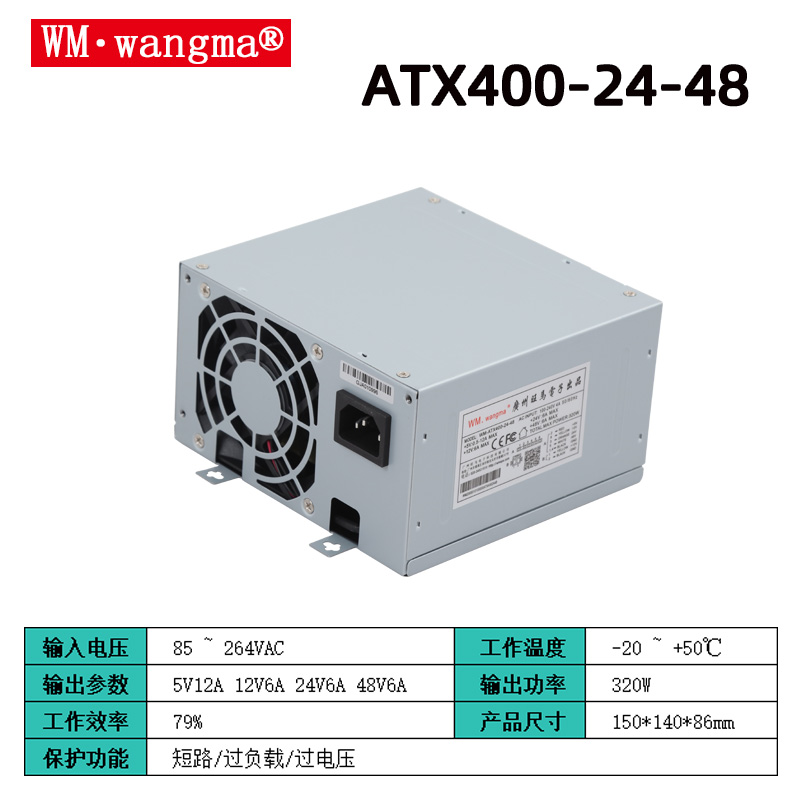

WM-ATX400-24-48是广州旺马电子推出的400W 级双电压（24V/48V）切换式开关电源，专用于娃娃机、抓烟机等游艺设备，具备宽压输入、温控风扇散热及多重电路保护核心特性 。额定最大功率 320W 的豪华娃娃机专用多路输出开关电源产品规格书，完整覆盖产品定位、核心特性、电气参数、保护、环境、安规、物理包装、厂商信息全部内容，详细梳理如下：
一、WM-ATX400-24-48娃娃机电源基础定位与核心特性
产品用途：专为豪华娃娃机设计，最大输出功率 320W；
核心优势
交流输入宽幅通用，适配各国市电；具备短路、过负载、过电压三重保护；自带直流风扇强制风冷散热；可承受 300VAC 浪涌输入 5 秒，抗冲击；出厂全部经过 100% 满载老化测试，可靠性高；配备 LED 电源工作指示灯；开关工作频率 65KHz，低成本、高稳定；官方 2 年质保；品牌厂商：广州旺马电子（WM）。
核心特性
输出规格：额定功率400W，支持DC 24V或DC 48V单路输出切换（具体电流依电压档位分配，如 48V 档约 8.3A，24V 档约 16.5A），满足电机与控制系统供电需求 。输入适应：支持88~264VAC全宽电压输入，内置 PFC，兼容全球 110V/220V 电网，抗浪涌能力强 。散热设计：采用铝壳结构 + 智能温控风扇，低温静音、高温提速，保障长时间满载运行不衰减 。安全防护：具备短路、过载、过压、过温四重保护，故障排除后可自动重启，符合工业级 EMI/EMC 抗干扰标准 。
二、WM-ATX400-24-48娃娃机电源多路输出规格
WM-ATX400-24-48娃娃机电源整机总最大额定功率 320W，四路直流输出参数分开管控：
| 通道 | 输出电压 | 最大额定电流 | 常规工作电流范围 | 最大纹波噪声 | 电压总精度 | 线性调整率 | 负载调整率 | 过压保护阈值 |
|---|---|---|---|---|---|---|---|---|
| CH1 | 5V | 12A | 1~12A | 50mVp-p | ±1.0% | ±0.5% | ±0.5% | 5.6~6.2V |
| CH2 | 12V | 6A | 0.4~6A | 80mVp-p | ±1.0% | ±0.5% | ±0.5% | 5.6~6.2V |
| CH3 | 24V | 6A | 0.4~6A | 150mVp-p | ±6.0% | ±1.0% | ±5.0% | 5.6~6.2V |
| CH4 | 48V | 6A | 0~6A | 200mVp-p | ±7.0% | ±1.0% | ±6.0% | 5.6~6.2V |
输出时序与供电保持能力（满载、分市电档位）启动 + 上升时间：115VAC/230VAC 满载均为启动 1000ms，上升沿 50ms；掉电保持时间：230VAC 满载 20ms，115VAC 满载 16ms。
三、WM-ATX400-24-48娃娃机电源输入参数
电压区间：交流 85~264VAC；直流兼容 120~370VDC；适用频率：47~63Hz；典型效率：79%；交流输入电流：115VAC 工况 6.5A，230VAC 工况 3.5A；开机浪涌电流：115VAC 最大 40A，230VAC 最大 60A；漏电流：240VAC 工况＜3.5mA。
核心输入参数
输入电压：AC 170V-264V（宽电压适应市电波动）
输入频率：50Hz-60Hz
输入类型：单相交流电（市电直入）
额定功率：400W（峰值/型号标称值）
适用场景：夹娃娃机主电机（48V 档）与控制板/灯带（24V 档）双路供电
四、WM-ATX400-24-48娃娃机电源保护机制
WM-ATX400-24-48 是广州旺马电子专为娃娃机、游艺设备设计的二代开关电源，其核心保护机制旨在确保在复杂工况下的高可靠性与设备安全。该电源通常具备以下多重保护功能：过压保护 (OVP)：当输出电压异常升高超过设定阈值时，电路会自动切断输出，防止高压损坏娃娃机主板、电机或显示屏等精密部件。过流保护 (OCP)：在负载短路或电流过载情况下，电源立即限制或停止电流输出，避免元器件烧毁及火灾风险。过热保护 (OTP)：内置温度传感器监测内部温度，若散热不良导致温度过高，电源会自动降频或关机，待冷却后恢复工作，延长使用寿命。
此外，该型号支持宽电压输入，能适应电网波动，并在输入端设有欠压保护，防止低电压运行导致的效率低下或损坏。作为工业级电源，其设计符合安规标准，能够有效应对娃娃机频繁启停和长时间运行的需求 。
五、WM-ATX400-24-48娃娃机电源环境与可靠性参数
工作温湿度
温度：-20℃ ~ +50℃（高温需参照负载减额曲线降功率使用）；湿度：20%~90% RH，无冷凝；储存温湿度：-20℃ ~ +85℃，湿度 10%~95% RH；温度系数：0~50℃区间 ±0.03%/℃；抗振动标准：10~500Hz、3G 强度，单周期 10 分钟，X/Y/Z 三轴各测试 60 分钟；平均无故障时间 MTBF：25℃环境下≥20 万小时，依据 MIL-HDBK-217F 军工可靠性标准测算。
六、WM-ATX400-24-48娃娃机电源安规绝缘耐压标准
耐压测试：输入 - 输出（I/P-O/P）：2KVAC；输入 - 机壳地（I/P-FG）：1.5KVAC；绝缘阻抗：输入 - 输出、输入 - 地、输出 - 地全部≥100MΩ，测试条件 500VDC、25℃、70% RH。
耐压测试通用标准与方法：耐压测试（Hi-Pot Test）旨在验证电源初级电路（高压侧）与次级电路（低压侧）及外壳之间的绝缘强度。测试电压：一般施加交流 1500V或直流 2000V（具体数值视产品认证标准而定，常见为输入对输出/地 1500VAC/1min）。测试时间：标准测试时长通常为60 秒，在生产线上快速测试可能缩短至1-3 秒（此时测试电压通常会相应提高）。判定标准：在测试过程中，漏电流需低于设定阈值（通常为5mA或10mA），且无击穿、飞弧或闪络现象即为合格 。
七、WM-ATX400-24-48娃娃机电源物理尺寸与包装
本体尺寸：长 × 宽 × 高 150*140*86mm；单台净重：0.8Kg；整箱规格：一箱 20 台，总重 16.85Kg，体积 0.351 立方米。
八、WM-ATX400-24-48娃娃机电源规格测试备注说明
默认测试基准：输入 230VAC、额定满载、环境 25℃，无特殊说明所有参数均以此为准；纹波噪声测试规范：搭配 12 英寸双绞线，输出端并联 0.1μF+47μF 电容，20MHz 带宽下测量；电压精度定义：包含出厂设定误差、线性调整率、负载调整率三者总和；EMC 电磁兼容说明：WM-ATX400-24-48娃娃机电源仅为整机元器件，整机电磁兼容性能需搭配娃娃机终端整机联合验证。
