WM-100-6三路输出工业开关电源深度解析

旺马WM-100-6开关电源是专为工控、自助游艺设备设计的三路输出工业开关电源，主流输出规格为‌5V/12V/24V‌，依托17年工业电源制造经验打造，替代传统多单路电源组合方案，大幅缩减控制柜占用空间、简化布线流程。在工控、游艺自助设备、小型自动化整机研发生产中，一套设备同时需要5V 主控、12V 显示、24V 执行机构三种电压是行业常态。传统方案搭配多台单路电源，不仅挤占机箱空间、布线繁杂，还容易产生电源串扰、装配成本居高不下等痛点。广州旺马电子推出的 WM-100-6 三路输出开关电源，以单台集成三轨直流供电的设计，完美解决多电压设备的供电难题，成为游乐设备、小型工控一体机、自助终端的高性价比标准化供电方案。

精准匹配行业需求，三路输出一站式供电

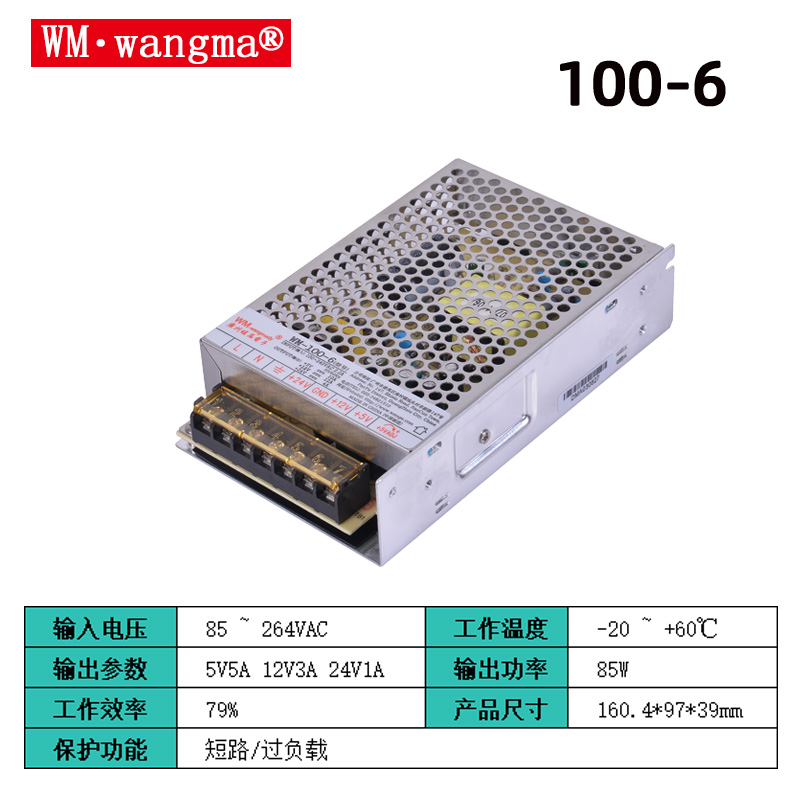

WM-100-6开关电源专为多负载复合型设备定制，固定三路标准工业电压输出，额定总功率 85W，覆盖绝大多数中小型整机负载需求：

CH1 5V/5A：为主控板、单片机、信号采集模块、触控屏驱动供电，电压可调范围 5.0~5.3V，适配控制核心精密稳压需求；CH2 12V/3A：适配显示屏、散热风扇、指示灯、读卡模块等中功率弱电部件；CH3 24V/1A：为电磁阀、小型电机、继电器、传感器等工业执行器件提供动力电源。相较于多台单路电源组合，WM-100-6开关电源一台设备即可完成整机全模块供电，大幅简化机箱内部布线，减少元器件数量，降低整机装配工时与物料采购成本，尤其适合批量量产的游艺、自助设备厂商。同时厂家支持非标电压组合定制，可根据设备特殊负载调整各路输出电流配比，适配差异化硬件设计需求。

工业级电气性能，复杂电网稳定运行

1. 全球宽幅输入，抗电网波动能力强

输入覆盖85~264VAC 全范围交流市电，兼容全球各国供电网络，同时支持 120~370VDC 直流输入，电网电压不稳、偏远地区电压偏低场景也能稳定工作。产品可承受 300VAC 高压浪涌输入 5 秒，有效抵御雷击、电网合闸带来的瞬时高压冲击，避免主控芯片烧毁，大幅降低设备售后故障率。

2. 优异稳压与低纹波，保障信号精准度

多路输出电源的核心痛点是负载变化带来的电压漂移，WM-100-6 严格控制电气精度：5V 通道电压精度 ±1.0%，线性与负载调整率仅 ±0.5%，主控供电几乎无波动；12V/24V 通道负载调整率控制在 ±6% 以内，多路负载启停时电压跌落极小；各路最大纹波噪声分别为 100mVp-p、120mVp-p，低噪声输出杜绝图像波纹、信号误触发，适配人机交互、数据采集类设备。满载条件下保持时间可达 20ms（230VAC 输入），短时断电可维持设备数据保存，避免整机突然复位。整机典型转换效率 79%，自然风冷散热，无需额外加装散热风扇，减少故障点、降低设备运行噪音。

3. 完善安全防护，全天候连续工作无忧

产品内置全套工业标准保护机制：

短路 / 过负载双重防护：负载超过额定功率 105%~150% 时自动关断输出，排除故障后自动重启，不会因单路短路烧毁整机电路；安规耐压标准严苛：输入对输出耐压 2KVAC，输入对地 1.5KVAC，绝缘阻抗≥100MΩ，满足工业电气安全规范；宽温环境适配：标准工作温度区间 - 20℃~+60℃，低温车间、夏季密闭机柜均可稳定运行，高温环境仅需按减额曲线降低负载即可；抗振动工业加固：支持 10~500Hz、3G 三轴振动测试，车载设备、游乐机频繁震动工况下不易脱焊、损坏。

关键性能和结构与适配优势

转换效率‌：采用高频开关转换技术，效率可达85%以上，空载待机功耗控制在0.3W以下，契合工业节能要求。‌稳压与抗扰‌：输出电压精度控制在±1%~±3%，纹波噪声≤50mVp-p，支持85~264VAC宽电压输入，可承受300VAC浪涌输入5秒，适配复杂工业电网环境。‌可靠性指标‌：平均无故障时间（MTBF）≥5万小时，全机经过100%高温满载老化测试，可在-20℃~+50℃宽温环境下稳定满载运行，可承受5G振动测试，适配强振动工业场景。

采用2盎司铜厚PCB板材、105℃耐温长寿命电解电容等工业级元器件，搭配大元器件点胶固定设计，各路输出相互隔离独立稳压，可同时为PLC、传感器、电机等不同工控器件供电，广泛适配政务零售终端、娃娃机、兑币机等自助游艺设备场景。

可靠耐用设计，长效使用降低运维成本

1. 严苛出厂品控，长寿命硬件配置

每一台WM-100-6开关电源均经过100% 满载老化测试，剔除出厂不良品；依据 MIL-HDBK-217F 标准测算，25℃常温环境下 MTBF 平均无故障时长≥20 万小时，按设备每日 16 小时运行计算，稳定使用周期超 3400 天。金属全封闭壳体兼具电磁屏蔽与散热作用，自带 LED 电源指示灯，现场可直观判断电源通断状态，故障排查效率大幅提升。

2. 紧凑标准化结构，安装适配性强

整机尺寸 160.4×97×39mm，轻薄机身适配绝大多数标准机箱、设备底座，预留标准化 M3、Φ3.5 安装固定孔位，图纸尺寸清晰统一，硬件结构设计无需额外调整。单台净重 0.4kg，40 台标准整箱包装，批量运输不易磕碰损坏，适配设备厂商大批量备货需求。厂家提供 2 年官方保固，广州番禺本地工厂直供，交期稳定、售后响应快速，支持批量 ODM 定制开发。

核心应用场景，批量设备优选方案

游艺游乐设备：娃娃机、兑币机、裁票机、精品礼品机，同时给主板、液晶屏幕、天车电机三路供电，是游乐行业成熟通用电源型号，适配自动售货机、自助终端、动漫游乐设备等需要多路不同电压供电的设备，满足定制化供电需求。自助终端设备：售货机、充电桩控制盒、自助查询机、门禁一体机，兼顾控制主板、显示屏幕、电磁锁供电；小型工控整机：检测设备、小型流水线控制盒、嵌入式 PLC 配套电源，适配多路传感器与驱动模块；教学实验仪器：多电压输出教学测试台，稳定低纹波输出保障实验数据准确。‌恶劣工况场景‌：可在铸造、陶瓷、水泥、化工、电镀等高温高湿多粉尘的工厂，以及户外露天设备中稳定运行，依托三防设计保障供电可靠。基础设施场景‌：可用于轨道交通、电力系统、通信基站等场景，为多模块设备提供稳定的多路工业级供电支持。

选型总结：多路供电场景的高性价比替代方案

当前市场多路输出电源分为进口高端、台系通用、国产定制三大梯队：进口多路电源价格昂贵、货期长；台系明纬、台达多路型号现货紧张，批量采购成本偏高；而旺马 WM-100-6 作为国产原厂直供型号，兼具工业级电气性能、稳定批量供货、可定制调整、低成本四大核心优势。

对于需要同时输出 5V/12V/24V 的中小型整机厂商，选用 WM-100-6开关电源替代多台单路电源，可同步实现节省安装空间、简化布线、降低物料成本、缩短装配工时四大收益。严苛的老化测试、完善的电路保护、宽温抗震动设计，完全匹配 24 小时不间断运行的工业与商用设备需求，是多路供电场景国产化替代的高可靠优选方案。

广州旺马电子扎根番禺本地，深耕多路开关电源多年，除 WM-100-6开关电源标准型号外，可根据设备功率、电压组合需求定制多规格三路、四路输出电源，为自动化、游乐、自助设备行业提供一站式电源配套解决方案。
