旺马娃娃机电源

娃娃机电源核心供电逻辑

整机所有部件靠 3 组电压驱动，也是选型核心依据：

娃娃机电源两大类电源结构怎么选

1. 多路一体集成电源（90% 常规娃娃机首选）

代表：旺马 WAWA 专用娃娃机电源、WM-400WA6娃娃机电源、ATX-420WA娃娃机电源，规格：一台电源同时输出 5V+12V+24V（高配加 48V）功率档位：普通标准版：250W（普通抓娃娃机、精品机），中配加强版：350W，高速天车 / 剪刀机：400–490W，优点：机箱布线简洁、安装占用空间小、采购维护简单；游乐设备专属优化，电机冲击抗干扰强，硬性要求：各路独立稳压，杜绝劣质共板稳压（电机启动拖垮 5V 主板电压，频繁重启）

2. 单路独立多台电源（大功率 / 高干扰机型）

5V 电源、12V 电源、24V 电源分开三套独立供电，适用：大型剪刀机、多联爪机、长期高强度电玩城设备；优点：动力回路与弱电完全隔离，互不干扰，单路故障不烧毁其他部件；缺点：体积大、线束杂乱、成本更高。

旺马常用娃娃机电源型号对照表

WM-120T娃娃机电源 120W 双路 5V12A+12V6A，小型迷你娃娃机、扭蛋机、小礼品机够用，低成本入门款。

LRS-350C娃娃机电源 350W 四路一体，标准商用娃娃机爆款，商场投放最常用，带温控风扇、全保护。

LRS620WA-24娃娃机电源 620W 单路 24V/25.8A 超薄导轨款，剪刀机、大力爪、重型天车动力电源，厚度仅 26mm，导轨安装省空间。

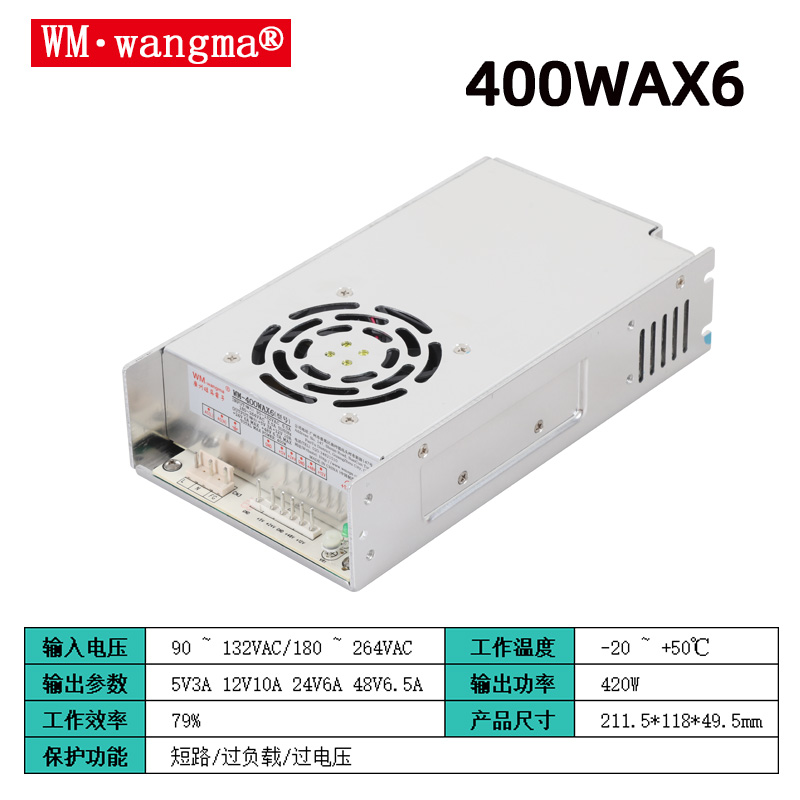

WM-400WA6娃娃机电源 420W 四路全输出（5V/12V/24V/48V）高配高速机、网红超大娃娃机专用，纹波≤120mV，满载稳压 ±1%，杜绝电机干扰主板跳码。

娃娃机电源选型黄金规则

‌功率冗余原则‌：按整机额定功率（通常 150W-300W）× ‌1.3~1.5 倍‌ 选型，以应对天车电机启动及电磁铁吸合时的瞬时冲击电流，防止反复重启或烧机 。

保护功能缺一不可：必须带：短路 SCP、过压 OVP、过流 OCP、过载 OLP、过温 OTP，四重保护及防反接功能，故障时自动锁机而非烧毁负载；优先选择金属外壳、宽电压输入（85-265VAC）额外加 300VAC 浪涌耐压的工业级开关电源 ，应对商场电压波动、雷击尖峰

认证与环境：商用投放必须3C/CQC/CE认证；室内 IP20 防尘，长期不间断工作选宽温 - 20℃~+60℃机型；优先带智能温控风扇，低温停转静音、高温强制散热。

‌电压分流原则‌：必须选用‌多路独立输出‌电源（5V 主板、12V 彩灯/信号、24V/48V 电机/线圈），严禁单路串联分压；高配方案建议‌彩灯电源完全独立‌，避免灯光干扰导致主板复位或起火风险 。

娃娃机电源的核心应用设备分类

常规夹公仔娃娃机（市面最普遍）

供电需求：5V+12V+24V 三路一体电源，各电压应用点位：5V：主板主控板、扫码支付模块、纸币器、投币器、计数传感器、LED 小指示灯、通讯板；电压波动会出现扫码没反应、机器乱码、自动退币、不定时重启。12V：机箱 LED 灯带、七彩跑马灯、内置小喇叭、散热风扇、亚克力灯箱背光。24V：天车前后左右行走电机、升降电机、抓爪开合电磁铁，是整机功耗最大、冲击电流最强的负载。适配电源：WM-400WA6娃娃机电源、LRS350开关电源多路一体机，商场长时间 7×24 小时投放标配。

升级款游乐机型延伸应用

剪刀机（剪线大娃娃机）动力负载更大，24V 电机频繁瞬间大电流启动，两种应用方案：方案 1：大功率四路一体电源（5/12/24/48V）整机集中供电；方案 2：单路 LRS620-24开关电源独立 24V 电源专门给动力电机供电，弱电与动力完全隔离，杜绝干扰主板。

大力士抓机、超大爪娃娃机、双人并排娃娃机：负载翻倍，选用 400W 以上足功率多路电源，解决多电机同时动作压降问题。

迷你桌面小娃娃机、扭蛋机、小型礼品机：功耗低，应用 WM-120T 双路电源（5V+12V）即可，只驱动主板、小电机、灯光。

兑币机、售币机配套联动供电：娃娃机场地配套设备，同样使用同款工业开关电源做稳定供电。

同架构礼品机通用兼容应用：抓烟机、福袋机、口红机、盲盒机、自助礼品贩卖机、福袋幸运机，内部供电逻辑和娃娃机完全一致，多路电源直接通用，属于游乐设备标准化电源方案。

娃娃机电源采购避坑关键点

拒绝功率虚标：游乐设备一定要足功率工业级，不要低价非标杂牌；认准独立多路稳压，共模稳压是娃娃机重启头号元凶；质保：优选 2 年及以上整机保固（旺马全系游乐电源 2 年质保，大功率款 3 年）纹波指标：整机纹波控制≤120mV，纹波过大会干扰扫码器、主板乱码。
