娃娃机带过压保护电源盒

旺马400A电源盒‌专为娃娃机间歇高负荷、频繁启停场景设计，带过压过流双保护，峰值电流400A，搭配纯铜端子和双散热风扇，长时间运行外壳仅微温，适配旺马主流机型。

一、核心定义与过压保护 OVP 作用

娃娃机电源盒是整机多路供电核心，OVP 过压保护是标配核心防护：电网浪涌、电机反电动势、负载异常升压时，电源立刻切断输出，避免击穿主板、扫码板、LED 灯板、天车电机驱动板，大幅减少整机烧板维修成本。

全套标准防护（不止过压）：OVP 过压保护：各路独立阈值，5V/12V/24V/48V 分别触发关断，故障断电重启自动恢复；OCP 过流、OLP 过载：天车堵转、灯光短路限流保护；SCP 短路保护：接线破皮、正负碰线直接锁输出；OTP 过温保护：夏季机柜高温降功率 / 停机；UVP 欠压、输出防反接、软启动、抗浪涌 300VAC。

二、娃娃机电源盒标准输出规格

娃娃机电源盒输入：85–265VAC 宽电压，适配商铺电压波动；四路独立稳压输出（每路均带独立过压保护）：5V 3–5A：主板、扫码模块、传感器、显示屏；12V 8–15A：LED 灯带、投币器、散热风扇、音效板；24V 6–10A：天车行走 / 升降电机、抓钩电磁铁；48V 2.5–10A：高速高配娃娃机天车驱动；常规功率：250W（普通精品机）、400W/420W（标准娃娃机）、490W（大型多人机）。

三、娃娃机电源盒过压保护工作逻辑

每一路输出内置电压采样电路，实时监测输出电压；电压超出额定值 110%–120% 时，OVP 触发，电源锁死无输出；排查线路 / 电机短路、浪涌问题后，断电重启即可恢复供电；多路独立保护：单一路过压，不影响其余回路损坏，容错性更强。

核心工作流程

‌采样监测‌：通过电阻分压网络或专用检测芯片，持续采集电源输出端（常见 5V/12V/24V）电压信号。

‌阈值比对‌：将采样值与内部基准电压对比，设定触发点通常为额定电压的‌115%-120%‌（如 12V 系统在 13.8V-14.4V 触发）。

‌执行保护‌：一旦判定过压，立即执行‌主动关断‌（MOSFET/继电器切断回路）或‌被动钳位‌（TVS/压敏电阻泄放能量），阻止高压送达负载。

‌复位恢复‌：电压回落至安全区间后，具备‌自恢复‌（打嗝模式或自动重启）或‌锁死‌（需断电人工复位）机制，防止频繁震荡 。‌‌

四、娃娃机电源盒选型要点

功率匹配：普通单爪娃娃机选400W 四路电源盒；大型双人 / 四人机、带大量彩灯选 490W。

必须带全保护（重点确认 OVP 过压）拒绝简易两路过流款，要求商家标注：OVP 过压、短路、过温、过载全套防护。

散热与尺寸：超薄款厚度 18–28mm，无风扇自然散热，防尘耐用；金属外壳阻燃，工作温区  20℃~+70℃，适配电玩城 24 小时不间断开机。

安规与 EMC：优先 3C/CE/FCC 认证，低纹波≤120mV，抑制干扰，防止扫码屏花屏、灯光频闪。

接口匹配：通用 6P 一体化输出插头，直接对接娃娃机主板线束，免改线。

多电压分流输出‌：需同时支持主板（5V-6V）、彩灯/音效（12V）、天车电机（24V-48V）三路独立供电，避免电机负载波动干扰主板逻辑；彩灯电源建议完全独立以防起火 。

‌功率与电流余量‌：整机额定功率通常 150W-300W，电源额定功率需大于最大负载电流的‌1.25 倍‌（如峰值电流 6A 需选≥7.5A 规格），防止瞬时拉低电压导致断爪或重启 。

‌延时软启动功能‌：必须具备开机延时（通常 1-3 秒）和关机缓断功能，消除浪涌电流冲击线圈与主板电容，延长核心部件寿命 。

‌稳压与滤波‌：内置 EMI 滤波电路抑制电网杂波，确保电机启停时电压波动<±5%，防止程序卡顿或夹力不稳 。‌‌

五、娃娃机电源盒常见型号参考

WM400WA 四路 250–400W：标准娃娃机通用，全路 OVP 过压；ATX420WA 420W：大功率彩灯、高配天车机型；超薄 250W 四路：小型精品抓物机、迷你娃娃机；

ATX-420WA‌娃娃机电源盒：额定 420W，支持 5V/12V/24V/48V 多路输出，专用于夹娃娃机/抓烟机，适配高功率电机与灯带负载 。

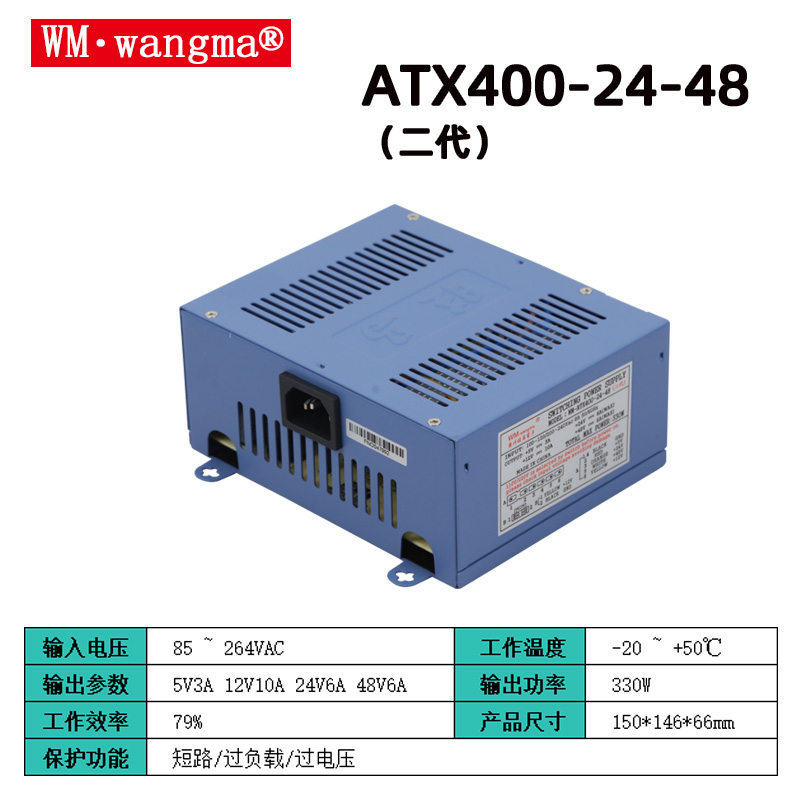

‌ATX400-24-48娃娃机电源盒（含二代）‌：峰值约 400W，典型双电压设计（24V 控板/LED、48V 主电机），部分支持拨码切换，市场保有量大 。

‌WM-998A‌娃娃机电源盒：入门级型号，功率较低（约 200W 级），适用于小型或老式机型，性价比高 。

六、娃娃机电源盒故障场景

通电整机无反应，电源指示灯熄灭：浪涌 / 电机反电动势触发 OVP 锁机；单独灯板不亮、主板无供电，电机正常：单路 5V/12V 过压保护；雷雨天气机器频繁停机：电网浪涌触发过压保护，建议外加防雷插排。

娃娃机电源盒的核心故障场景与表现

‌整机完全无反应‌：插电后主板灯、风扇、灯光全无；通常因输入保险丝熔断、电源线破损、开关损坏或电源盒内部彻底失效导致 。

‌开机反复重启或灯光闪烁‌：灯亮即灭、主板循环复位；多由电源功率不足（带不动电机启动峰值）、散热不良导致过热保护、或输出端电压波动过大引起 。

‌某一路输出异常‌：如 5V 正常但 12V/24V 无输出，或电压偏差超过±5%；表现为控制板工作但电机无力、爪子不动，系电源内部该路稳压电路损坏或对应负载短路 。

‌物理异常特征‌：娃娃机电源盒发出“吱吱”啸叫、外壳烫手或有焦味；指示开关管/变压器异常、负载过重或内部元件烧毁，需立即断电 。‌‌

七、娃娃机电源盒安装使用建议

娃娃机电源盒远离天车电机，减少电机启停反电动势冲击；机柜加装散热风扇，避免高温叠加导致过温 + 过压双重保护；商铺电压不稳区域，搭配输入滤波端子，降低浪涌触发频次；替换旧电源务必核对四路电压、额定电流，不可用单路 24V 工业电源替代多路娃娃机电源盒。
