12V工业开关电源

12V工业开关电源‌是工业场景中常用的低压供电电源，核心作用是将交流电转换为稳定的12V直流电，为各类工控设备提供可靠动力支持，12V 工业开关电源是工业场景中将交流电转为稳定 12V 直流电的核心供电单元，主打宽压输入、低纹波、工业级防护、DIN 导轨安装，广泛用于 PLC、传感器、工控机与控制柜集中供电。

12V工业开关电源‌的核心技术特性

工业场景的严苛工况要求它具备比民用电源更优异的性能：‌输入适配性强‌：主流产品支持‌AC 85V~264V宽电压输入‌，部分型号兼容直流输入，可适应工业电网波动，保障稳定输出。‌高效节能‌：转换效率普遍在‌85%~92%‌，高端型号可达95%以上，大幅降低能耗与自身发热，适合7×24小时连续运行，平均无故障工作时间可达5万小时以上。‌抗干扰能力强‌：通过专业EMC电磁兼容认证，内置滤波模块，输出纹波可控制在100mVp-p以内，能抵御工业现场强电磁干扰，同时自身不会污染电网。‌环境适应性优异‌：采用工业级元器件，支持‌-30℃~+70℃宽温运行‌，部分特种型号可在-40℃~+85℃极端环境稳定工作，还具备防潮、防尘、抗振动特性。‌完善防护机制‌：标配过压、过流、短路、过温四重基础保护，高端产品额外增加雷击浪涌、静电防护等功能，异常情况下可自动切断输出保护后端设备。

12V工业开关电源‌的核心应用场景

12V工业开关电源的应用覆盖工业自动化全场景，核心包括：工业控制核心设备‌：为PLC控制器、工控机、触摸屏、传感器、继电器、小型直流电机等核心设备供电，保障生产线稳定运行。安防监控系统‌：作为监控摄像机、硬盘录像机、门禁系统的标准供电方案，可适配室内外宽温环境。LED工业照明‌：为工业灯条、景观照明、舞台灯光提供恒压稳定供电，避免灯光闪烁。‌其他工业场景‌：还可用于轨道交通车载设备、物联网网关、边缘计算终端、医疗精密仪器、船舶自动化系统等领域。

12V工业开关电源‌的核心原理

输入 EMI 滤波：滤除电网干扰，防止内部噪声外泄。整流滤波：AC220V 转为约 300V 高压直流。高频开关（PWM）：MOSFET 高速通断，切割高压直流为高频脉冲。高频变压器：隔离并降压至 12V 级别。输出整流滤波：LC 平滑，输出稳定 12V DC。反馈控制：光耦 + PWM 闭环，稳定输出电压。

12V工业开关电源核心原理是通过‌高频脉冲宽度调制(PWM)‌控制电能转换，实现交流电到稳定12V直流电的高效变换‌，相比传统线性电源体积更小、效率更高，更适配工业场景。其完整工作流程分为五大核心环节：

输入滤波与整流：高压交流电（典型为AC 220V）首先进入输入模块：由保险丝、压敏电阻完成浪涌与过压保护；‌EMI滤波电路‌（共模电感+X/Y电容）滤除电网高频干扰，同时阻止电源自身的谐波反向污染电网；整流桥将交流电转换为脉动直流电，再经高压电解电容滤波，输出平滑的约‌300V高压直流‌，为后续功率变换做准备。

高频功率变换（核心环节）这是开关电源实现"小体积、高效率"的关键：‌PWM控制器‌（如常见的UC3842芯片）产生高频方波信号，驱动‌开关管（MOSFET）‌以‌50kHz~200kHz频率高速导通/关断‌，将高压直流"斩波"为高频脉动交流电；‌高频变压器‌承担降压与电气隔离作用：开关管导通时，变压器初级绕组存储磁能（次级二极管截止，无能量输出）；开关管关断时，变压器释放存储的磁能，次级绕组感应出12V规格的低压高频交流电，匝比决定最终输出电压（220V转12V常用匝比约20:1）。

次级整流与滤波：变压器输出的低压高频交流电经过二次变换得到纯净直流电：整流二极管（多为肖特基二极管）将高频交流电转换为脉动12V直流；通过‌LC滤波网络‌（电容+电感）滤除残余的交流纹波，最终输出平滑稳定的12V直流，直接供给后端负载使用。

反馈稳压闭环控制：为保障输出电压稳定在12V，设置动态反馈调节：电阻分压网络实时采样12V输出电压，与‌TL431提供的2.5V基准电压‌做比较，产生误差信号；误差信号经光电耦合器隔离后反馈给初级侧的PWM控制器；控制器动态调整开关管的导通占空比：如果输出电压升高，就减小占空比；如果输出电压降低，就增大占空比，最终稳定输出12V。

保护机制：工业级产品内置多重保护，异常时自动切断输出，故障排除后可自动恢复，保护电源与后端工控设备，核心保护包含过压保护(OVP)、过流保护(OCP)、短路保护(SCP)、过温保护(OTP)。

12V工业开关电源‌的关键参数

12V工业开关电源的输入电压：85–264VAC（全范围），适配全球电网。输出规格：12V，常见功率 35W/60W/120W/150W/240W/350W。电压精度：±1%～±1.5%，负载调整率≤±1%。纹波噪声：≤150mV（12V）。效率：88%–90%，空载功耗≤0.3W。工作温度：-20℃～+70℃（工业宽温）。保护功能：短路、过载、过压、过温、欠压保护。安装方式：标准 DIN 导轨（35mm）或壁挂。

12V工业开关电源‌的选型要点

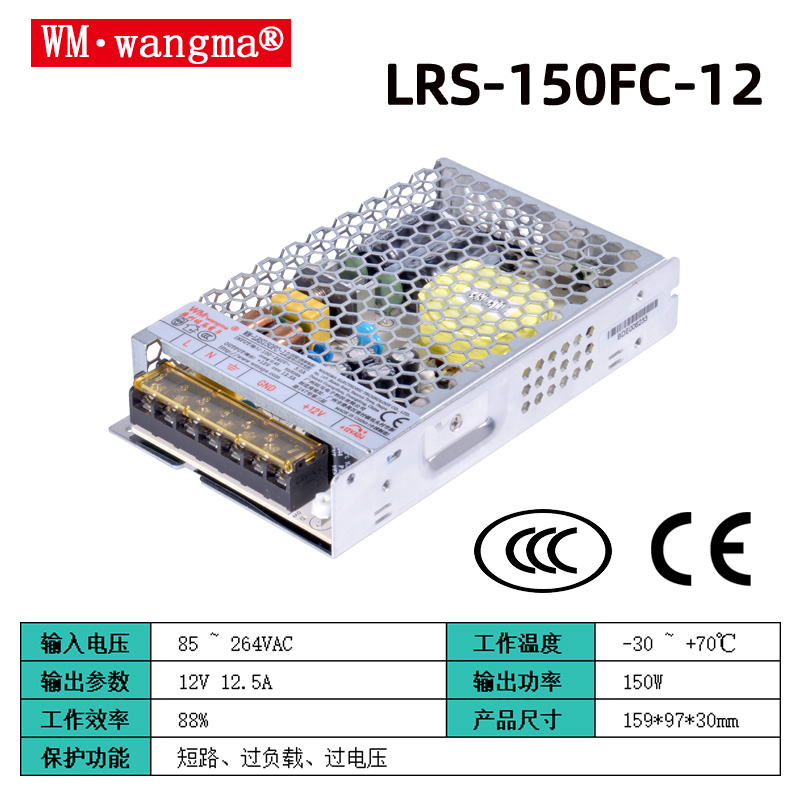

12V工业开关电源的功率预留：额定负载≤电源功率的 70%–80%，留足冗余。环境适配：高温 / 粉尘选宽温、三防涂层机型。纹波要求：精密设备（如传感器、仪器）选≤100mV 低纹波型号。保护机制：优先带打嗝式过载、自恢复短路保护。安装空间：控制柜紧凑选薄型（如 LRS系列开关电源）。
