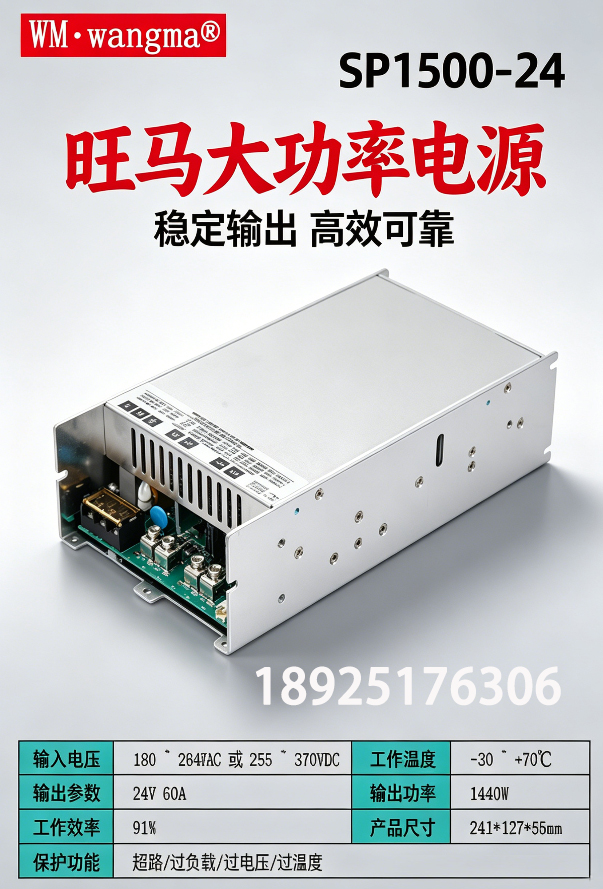

大功率电源过热保护解决方法

摸散热器：空载温升快→器件 / 电路损耗故障；满载才高温→散热不足或负载偏大；测风扇：风扇停转、风量不足优先换风扇；测温：NTC 移位→重新固定测温元件；满载测输入输出电流，确认是否超载。大功率电源过热保护的解决方法核心是“散热强化 + 负载匹配 + 保护机制优化”，具体可从以下五方面入手：‌‌

大功率电源散热结构优化
1. 风冷方案

加大散热鳍片面积、加厚铝散热器，功率器件（MOS、整流桥、变压器）贴紧散热器，导热硅脂均匀 0.1~0.2mm，杜绝空隙虚贴。升级风扇：改用 PWM 温控风扇，高温提速；出风口避开密闭箱体，预留进风孔，形成对流风道，进冷风远离变压器、功率管热源。箱体开孔：进风口在下、出风口在上，利用热空气上浮自然散热；密闭机箱加装导风罩，定向吹热源。

2. 无风扇 / 自然散热（工业导轨、密封电源）外接外挂散热器、箱体加装散热铝板，功率密度超标则降额定满载功率使用。关键器件垫高导热垫片，缩短热量传导路径。‌改善散热条件‌：确保通风通畅（进出风口无遮挡、定期清灰），必要时升级散热器（如加装更大鳍片或高风量风扇）、改用强制风冷/液冷，或在功率器件与散热片间重新涂抹优质导热硅脂（厚度0.3–1mm）以降低接触热阻。‌‌‌

大功率电源使用工况与负载整改
核查负载与功率匹配‌：避免长期超载运行；若设备频繁触发过热保护，应确认实际负载是否超过大功率电源额定功率（建议留20%以上余量），必要时更换更高功率或更高效率（如80 PLUS Platinum以上）的电源。‌‌降负载：长期满载 / 超载是过热头号原因，大功率电源负载控制在额定 80% 以内；冲击负载增加软启动、限流，避免瞬时峰值过载发热。环境温度：环境＞45℃高温环境，电源功率降额 20%~30% 使用；远离控制柜内变频器、电阻等外部热源。输入电压异常：低压输入（AC85V 以下）电源损耗飙升发热，保证输入电压在标称范围。出线端子紧固：接线松动接触电阻发热，连带壳体升温触发 OTP 过热保护。

降低大功率电源内部损耗
‌检查保护电路状态‌：确认内置温度传感器（如NTC热敏电阻）无虚焊、漂移或损坏（可用万用表测阻值是否随温正常变化），热保护器（双金属片/温度保险丝）是否误动作或老化失效；局部过热常因单个元件（如IGBT、MOSFET）异常耗损，需红外测温定位后更换。开关管、整流选型升级，低压输出：肖特基 / 同步整流替代普通快恢复二极管，大幅降低整流损耗；MOS 选用低导通内阻 Rdson 型号，减少导通发热。变压器、电感优化：变压器磁通密度降额设计，避免磁饱和发热；线圈加粗、减少匝数损耗，磁芯选用低损耗材质。优化拓扑：大功率优先 LLC 谐振，对比硬开关 PFC + 反激，开关损耗降低 30% 以上。PFC 电路正常工作：PFC 失效会导致输入谐波大、母线发热，修复 PFC 电路。

‌优化工作环境与使用习惯‌

避免高温密闭空间使用（如机柜无强制通风、堆叠设备），分时使用大功率负载防止连续满载；若为充电类设备（如PD 240W适配器），确保线缆为带eMarker过温保护的原装或认证线材。

1. 通风空间

大功率电源上下左右预留≥3cm 散热间隙 ，多台并排间距≥5cm；导轨电源机柜层间留通风口。密闭控制柜：底部开进风孔、顶部开出风孔，形成上下对流；柜内加装轴流风机。严禁电源紧贴变频器、接触器、发热电阻等热源，热源与电源分隔分区安装。

2. 环境温湿度

标准环境控制在-10℃～+40℃，环境＞45℃时电源降容 20%～30% 使用。潮湿、粉尘大环境加装防尘网，定期清灰；粉尘堵散热风道是夏季过热高发原因。避开阳光直晒、设备出风口热风直吹电源。

3. 安装方位
立式安装：散热器竖直，利于热空气上浮散热；倒装、侧装散热效率下降 30%+。

大功率电源过热保护电路参数调整

‌固件/控制策略调整（如支持）‌：部分可编程电源或逆变器允许通过软件调整过热保护阈值或启用动态降载（而非硬切断），但此操作需专业人员进行，避免禁用保护功能。若电源已频繁触发保护且上述措施无效，‌内部元件（如整流桥、开关管、电感）可能已老化或失效，建议送修或更换，切勿自行屏蔽保护电路‌——过热保护是安全最后防线，绕过易引发火灾或连锁损坏。前提：散热、损耗、负载已优化完成仍误保护再微调；NTC 测温位置：热敏电阻紧贴功率管 / 散热器，不要悬空、远离热源导致测温不准提前保护。温控阈值微调：原厂 OTP 温度偏低，在器件安全温限内小幅上调保护点（功率管极限 125℃，一般保护设在 95~110℃）。延时保护：增加过热延时，规避瞬时冲击温升误跳保护，不可取消过热保护（烧管风险）。
