弹珠机电源介绍

弹珠机电源指的是为其内部电子与机电部件（如电磁铁、电机、LED灯、计分屏、投币器等）提供所需电能的供电系统，通常为市电（如220V AC）经电源适配器或内置开关电源转换成低压直流（如12V/24V DC）使用。‌‌

主流商用/电子弹珠机通常使用 220V 交流电输入，内部经开关电源转换为 12V 或 24V 直流供控制板、灯光、电磁铁等部件使用；纯机械儿童弹珠机可能无需电源。‌‌街机/投币式电子弹珠机‌：输入 ‌220V AC‌，功率约 ‌50–150W‌，内部配 ‌12V/10A 或 24V/5A 开关电源‌（如 MH-120D-12V）。DIY Arduino 弹珠机‌：多采用 ‌220V AC 转 12V DC‌ 为控制板与传感器供电。纯物理/儿童弹珠机‌（无灯、无声、无电动发射）：‌无需电源‌。替换电源时需匹配 ‌电压、电流（A）、接口极性及尺寸‌，常见为 12V 10A（120W）或 24V 5A（120W）。‌‌

弹珠机常见电源相关故障排查

根据电玩设备维修规范，弹珠机通电无反应等问题优先排查电源问题：整机无反应/不亮屏‌：先确认220V电源是否接通、电源开关是否打开，再检查保险丝是否烧断，烧断直接更换同规格保险丝即可。‌显示异常/接触不良‌：检查电源线与电源盒的连接是否松动，重新插拔固定线路，同时确认电源输出电压符合机器标注要求。‌DIY自制弹珠机‌：一般采用220V交流电为控制板和传感器供电，需做好绝缘防护避免安全风险。

弹珠机电源分两类：儿童投币式常用12V/5V多输出开关电源；大型商用弹珠机需48V 高压驱动线圈 +5V/12V逻辑供电。

儿童投币弹珠机（如大炮乐园、小波比）

输入：AC 100–240V（全球通用）输出（主流）：5V/3A：主控、投币器、板卡，12V/8A–10A：灯光、电机、喇叭，部分带24V/4A接口

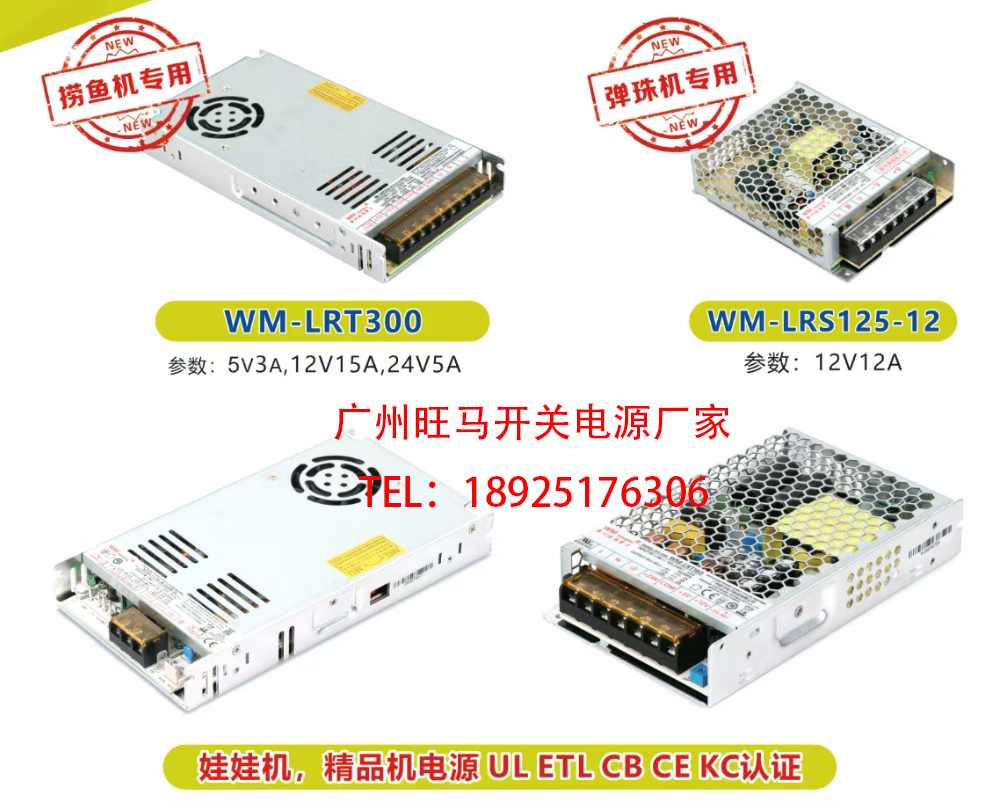

常见型号：旺马 WM-100-9T弹珠机电源：5V/3A+12V/10A     旺马 WM-LRT125-12弹珠机电源：12V/12A

大型商用弹珠机（街机级）

高压（线圈 / 弹射）：48V/5A–10A（老款 70–80V）低压（逻辑 / 灯光）：5V/2–5A、12V/3–8A，功率：工作200–360W，待机约100W

弹珠机电源选型要点

接口匹配：插针 / 接线柱、输出端子定义（5V/12V/GND）功率冗余：按满载1.2–1.5 倍选，避免过载，

一、OVP 过压保护：输出电压超过额定值时，电源自动锁机 / 切断输出。触发原因：电压异常飙升、内部元件故障、外接负载倒灌电压。作用：防止烧主板、投币器、灯板、电机（游乐设备电路板最怕高压）表现：电压偏高→电源断电 / 重启，不再输出，弹珠机要求：5V/12V 两路独立 OVP，不一路故障连累另一路。

二、OCP 过流保护：输出电流超过额定最大值，限制 / 切断输出。触发原因：电机卡滞、线路轻微漏电、负载增多超功率，作用：避免电源长期超载发热、线材烧蚀，表现：负载吃力时设备卡顿、灯光变暗，严重直接断输出，弹珠机要点：12V 电机回路电流大，OCP 阈值要精准，不误跳。

三、SCP 短路保护：输出正负极直接短接（短路），立刻封锁输出。触发原因：线材破皮、接线错误、设备内部线路碰线，作用：重中之重，防止起火、烧线、炸机，是游乐设备安全底线，表现：短路瞬间无输出，多数机型为自恢复，排除短路后自动恢复，区分：SCP ≠ OCP，短路是极端大电流，响应速度远快于普通过流

四、OTP 过温保护：弹珠机电源内部温度超标，自动停机降温。触发原因：环境闷热、长时间满负荷、风扇停转、散热不良，作用：防止电源高温老化、电容鼓包、起火，表现：设备运行一段时间后突然断电，冷却几分钟又恢复工作，游乐场地特点：机房密闭、多台设备并排，OTP 必须标配，认证：3C、CE（商用必备）

弹珠机电源的替换与维修

儿童机：直接换同接口5V+12V电源，如WM-100-9T弹珠机电源

大型机：高压48V与低压5V/12V分开供电，严禁混接

常见故障：无输出→保险丝 / 整流桥损坏；不稳→电容鼓包；带载差→功率不足
