旺马WM-160T娃娃机电源

‌旺马160T‌是专为娃娃机等自助游艺设备设计的一款开关电源，具有高稳定性与长寿命特性，适用于长时间运行的商业场景。该电源适配100–160T系列游艺设备，支持多路直流输出（如5V/12V/24V），具备宽电压输入、过压过流保护、低噪声等优点，能有效应对复杂用电环境。其MTBF（平均无故障时间）≥5万小时，采用长寿命电容设计，可在-30℃～+70℃温度范围内稳定工作，适合空间紧凑、散热条件有限的机柜环境。此外，该电源具备全防护设计，防尘、防潮、抗干扰能力强，特别适合商场、游乐场等公共场所的娃娃机使用。

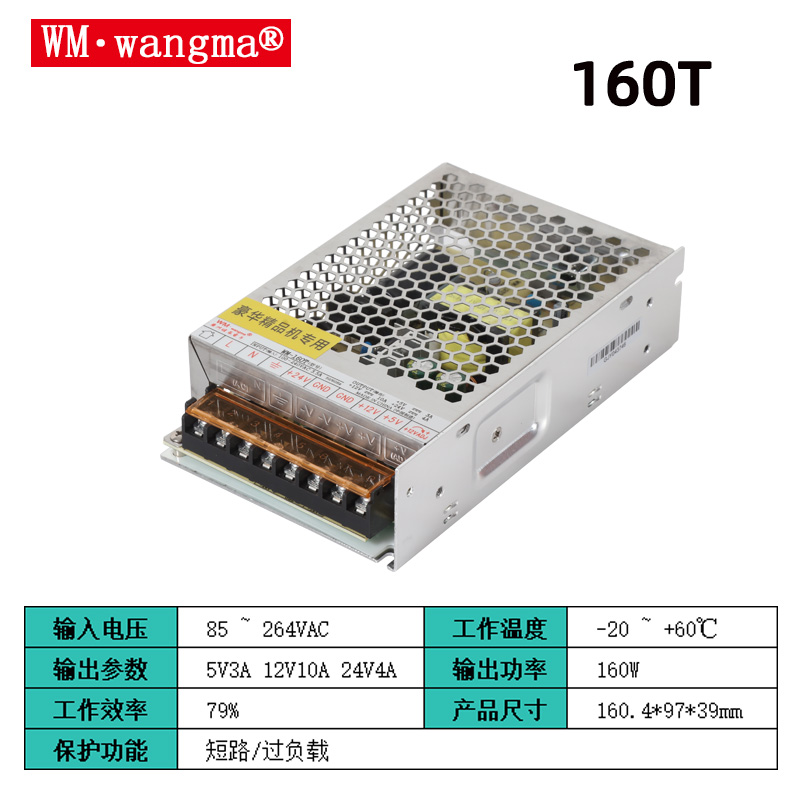

娃娃机专用电源旺马 160T 核心参数

型号：WM-160T娃娃机电源（160W 三路输出）输入：AC 180–264V（宽压，不用改跳线）输出（标准娃娃机三路）：+5V / 3A（主板、投币器、小板）+12V / 10A（灯光、LED、风扇、部分天车信号）+24V / 4A（天车电机、爪子电磁阀、升降 / 左右电机）功率：160W，保护：短路 SCP、过载 OCP、过压 OVP、过温 OTP（打嗝保护，故障移除自动恢复）散热：无风扇、金属网壳 + 铝底，防尘、耐用，尺寸：标准 1U，直接替换旧款（如 120T娃娃机电源、100-6娃娃机电源、MH-250T娃娃机电源）正常电压范围（万用表实测标准）+5V：4.8–5.2V（低于 4.7V 主板不稳、重启）+12V：11.5–12.6V（低于 11V 灯光闪、天车无力）+24V：23.0–25.5V（低于 22V 爪子抓不紧、电机慢）

娃娃机专用电源旺马 160T 常见故障点

5V 偏低 / 不稳：内部 5V 滤波电容老化 → 直接换电源，12V 闪、带载掉压：12V 整流 / 电容劣化 → 换电源，24V 带载掉到 18–20V：天车电机老化、线圈局部短路 → 先修电机，再试电源，通电就烧保险：24V 端短路（最常见：电磁阀线圈烧、天车电机进水、端子打火）→ 不要反复换保险，先查负载。

‌旺马160T娃娃机专用电源‌的常见故障点主要集中在电源输出异常、保护机制触发和元件老化三个方面，以下是具体分析：

1. ‌输出电压不稳定或无输出‌

‌表现‌：娃娃机无法启动、控制板重启或抓爪无力。

‌原因‌：输入电压超出宽压范围（如市电长期高于264V或低于90V）；内部电容鼓包或损坏，导致滤波失效；负载短路引发过流保护，自动切断输出。

排查建议‌：使用万用表测量5V、12V、24V各路输出是否在标称范围内（±5%以内），重点检查电容是否有鼓包、漏液现象。

2. ‌过热保护频繁启动‌

‌表现‌：娃娃机电源运行一段时间后自动断电，冷却后可短暂恢复。

‌原因‌：散热环境差，通风口被灰尘堵塞；长时间满载运行，风扇失效或转速不足；环境温度超过+70℃，超出设计工作范围。

解决方法‌：定期清理散热孔，确保周围留有5cm以上空隙；检查风扇是否正常转动，必要时更换同型号散热风扇。

3. ‌保险管熔断或电源无反应‌

‌表现‌：通电后指示灯不亮，整机无电。

‌原因‌：外部短路（如接线错误、电机或电磁阀击穿）；雷击或电压突波导致内部元件损坏；劣质插座或线路接触不良引起打火烧毁。

处理步骤‌：先断开所有负载，尝试更换同规格保险管；若仍熔断，则需返厂维修或更换电源模块。

4. ‌纹波噪声过大影响控制系统‌

‌表现‌：主板程序紊乱、天车卡顿、投币无响应。

‌原因‌：滤波电路设计不良或元件老化；使用非专用电源替代，未加装EMI滤波器。

优化建议‌：确保使用原厂或符合规格的工业级开关电源，避免用普通ATX电源替代。

娃娃机专用电源旺马 160T 现场快速维修流程

1）完全不亮（无灯、无风扇、无动作）断电→拔插头→等 5 分钟放电（安全）查：机背船型开关、电源盒开关是否开、是否发黑，打开娃娃机电源盒：输入保险丝（一般 5A/250V 慢熔）是否烧黑 / 熔断，熔断：换同规格；换完又烧 = 后级短路，不要再通电，目视电源盒：电容鼓包、漏液、板烧黑、异味 → 直接换 160T

上电测输出：5V/12V/24V 全无 → 娃娃机电源坏；有输出但机器不动 → 查主板 / 天车接线、端子氧化

2）灯光闪、爪子无力、重启（最常见）测：12V 偏低（<11V）、24V 偏低（<22V）断电：清灰（网孔、铝底） → 160T 无风扇，积灰过热保护极常见

拔负载：先拔灯光 / LED 条 → 恢复 = 灯条短路 / 过载，再拔天车电机 / 电磁阀 → 恢复 = 电机 / 线圈短路，全部拔了电压仍低 → 娃娃机电源老化，换 160T

3）某一路没电（如 5V=0、12V=0）测：确认哪一路为 0，断开该路负载再测：电压恢复 → 负载坏（主板 / 灯条 / 电机）仍为 0 → 娃娃机电源该路损坏，换 160T
