内置PFC校正工控电源 ‌

内置PFC校正电路的工业控制电源‌是一类专为工业自动化、LED显示屏、交通运输、新能源等严苛环境设计的高可靠性电源产品，其核心特点是集成了‌有源功率因数校正‌（Active PFC）技术，以提升电能利用效率、降低电网谐波污染，并满足国际能效标准。

这类工控电源通过主动式PFC电路，将输入电流波形校正为与电压同相位的正弦波，使功率因数高达 ‌0.95以上‌，显著优于无源PFC（仅0.7~0.8）。这不仅减少了电网损耗，还允许更多设备在同一供电系统中稳定运行，特别适用于长时间高负载工作的工业场景。

内置PFC校正工控电源主要的优势

‌高功率因数‌：≥0.95，符合IEC 61000-3-2等国际谐波规范。‌高效节能‌：转换效率可达 ‌93%‌，降低长期运行能耗成本。‌宽输入电压范围‌：支持 ‌90～264VAC‌，适应全球电网波动。

‌工业级可靠性‌：工作温度范围广（-35℃至+70℃），支持海拔5000米应用。多重保护机制‌：具备过压、过载、短路、过温等全面保护功能。紧凑设计‌：采用1U标准机架尺寸，便于集成安装。

内置PFC校正工控电源 ‌核心定义与价值

内置 PFC 校正工控电源，就是在工业级 AC-DC 开关电源内部集成有源功率因数校正（APFC）电路，无需外接 PFC 模块，直接实现高功率因数、低谐波、宽压输入、高效率的工业供电方案。

核心作用：把电源输入电流波形校正为接近正弦、与电压同相位，PF（功率因数）≥0.95~0.99，大幅降低电网谐波（THD＜5%）、减少无功损耗、提升电能利用率、满足 IEC 61000-3-2 等谐波标准，适配工业电网与精密设备。

区别：无源 PFC（LC 滤波）仅 PF≈0.7~0.8、谐波大；有源 PFC（内置）才是工控主流，宽压 85~264VAC 全范围保持高 PF、高效率（90%~95%）。

内置PFC校正工控电源核心参数与规格

1. 输入特性

电压：85~264VAC 宽压通用（兼容 110/220V），部分支持 120~370VDC 直流输入，频率：47~63Hz，PF 值：满载≥0.95（230V）、≥0.98（115V），高端可达 0.99，谐波：符合 IEC 61000-3-2 Class A，THD＜5%

2. 输出特性

功率：30W~10kW+（覆盖小功率板载、导轨、大功率机架）电压：主流12V/24V/36V/48V（工控标准），5V/15V/60V 可选，电流：匹配功率，支持恒压 / 恒流（CC/CV）、并联均流、冗余，效率：典型92%~95%，空载功耗＜0.5W（符合 ErP）纹波：≤1%~2%（低纹波适配 PLC、伺服、传感器）

3. 工业可靠性

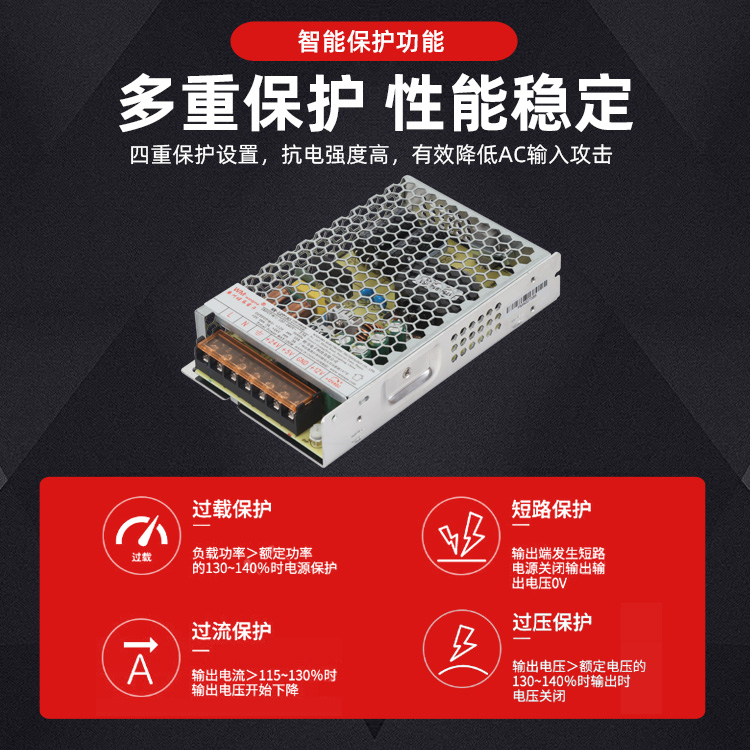

工作温度：-25℃~+70℃（降额使用），宽温、三防（防潮 / 防尘 / 防盐雾）涂层，保护：OVP 过压、OCP 过流、SCP 短路、OTP 过温、反接保护，故障自恢复，安规：UL、CE、TUV、CB、3C，工业 EMC（EN61000-6-2）、浪涌 / EFT 抗干扰，安装：DIN 导轨（TS35）、基板式、平板式、机架式

内置PFC校正工控电源主流类型与代表型号

1. DIN 导轨式（最常用，控制柜安装）

旺马：WM-LRT180工控电源/WM-LRT350工控电源（宽压、高 PF、低纹波，适配工控 / 自动化）

2. 基板 / 开放式（嵌入设备内部）

旺马 WM-120D工控电源、SLRS200W工控电源（内置 PFC，适配售货机、激光、游艺机）
