娃娃机电源短路保护

娃娃机电源短路保护‌，本质上是指在娃娃机（夹娃娃机）的电源系统中，为防止因短路故障引发设备损坏、火灾等安全风险而设置的一种自动保护机制。其核心原理与其他电子设备中的短路保护一致，但具体实现方式可能因电源类型（如内置开关电源、外接适配器或移动电源）而有所不同。娃娃机电源短路保护（SCP）是通过保险丝、过流检测、打嗝模式、关断保护等多层机制，在输出短路时快速限流 / 断电，防止烧毁电源、主板或电机，故障排除后多可自动恢复。

娃娃机电源短路保护的基本定义

‌短路‌：指电路中电源正负极或相线与零线之间因绝缘损坏、误接等原因形成低阻抗通路，导致电流急剧增大。‌短路保护‌：当检测到异常大电流时，‌迅速切断电源输出‌，以避免设备烧毁、导线过热起火等危险 ‌，娃娃机电源短路保护的典型特征：触发条件‌：负载端（如电机、控制电路、LED灯带等）发生短路，电流瞬间飙升至设定阈值。保护动作‌：电源内部保护电路（如MCU、锂电保护IC或断路器）检测到短路后，‌立即切断输出‌ ‌

‌恢复方式‌：若采用‌单层锂电保护IC方案‌，需‌连接充电器或重启电源‌才能解除保护；若采用‌双层MCU+锂电保护IC方案‌，‌移除短路负载或按一次按键‌即可自动恢复 ，保护原理与类型（娃娃机常用）娃娃机电源（多为 12V/24V 开关电源）短路保护分 4 级：

保险丝（一次性）输入 / 输出串快断保险丝，短路大电流瞬间熔断，物理切断。常见：5A–10A 快熔，烧断需更换。

过流 / 短路保护（OCP/SCP，内置）输出串采样电阻，检测压降→超阈值立即限电流 / 关断。响应：微秒级，保护芯片、MOS、变压器。

打嗝模式（Hiccup）短路后：关→间歇重启→仍短路→再关，循环 “打嗝”。好处：不烧机、故障消除后自动恢复。

锁死关断（Latch-off）严重短路直接锁死输出，需断电重启才恢复。

娃娃机电源常见短路原因

线材老化 / 破皮 / 挤压：电机线、灯线、爪子线正负极碰壳 / 碰线。接头松动 / 氧化 / 进水：端子、插头积尘受潮→绝缘下降→漏电短路。电机 / 电磁铁卡死：堵转电流剧增→触发保护。主板 / 驱动板故障：元件击穿、焊锡短路。娃娃机电源自身损坏：整流桥、开关管、电容击穿。

娃娃机电源短路的维修与处理

线路短路：理线、固定、套绝缘管、重做端子。负载短路（电机 / 灯板 / 主板）：更换故障部件。电源损坏：整流桥、开关管、保险、电容击穿→换电源或专业维修。恢复：排除短路后，通电一般自动恢复；锁死型断电重启。安全第一：立即断电‌，‌立即切断电源‌，避免短路持续导致主板、电机驱动或其他元件烧毁。操作时佩戴‌绝缘手套‌，使用‌绝缘工具‌，确保人身安全 。初步检查与排查‌目视检查‌：观察电源模块、主板、电机线路是否有明显烧焦、鼓包电容、熔断痕迹。‌检查保险丝‌：若电源板或整机内置保险丝熔断，说明存在过流或短路 。‌确认短路范围‌：断开所有负载（如天车电机、投币器、LED灯等），单独测试电源是否正常。若空载时电源仍短路，说明‌电源模块本身故障‌；若空载正常，则逐项接回负载，定位短路部件 。

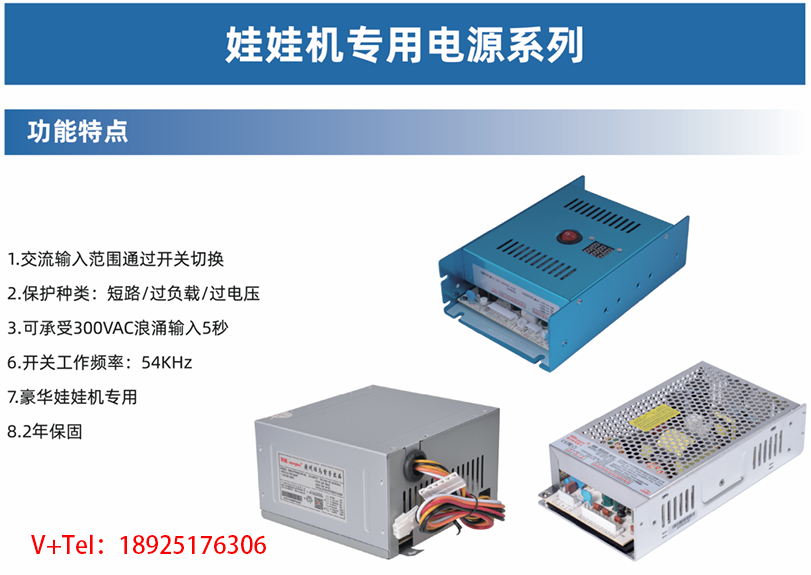

娃娃机电源选型与预防（旺马电源适用）选带 SCP/OCP/OVP/OTP 全保护 工业级电源。输出配 自恢复保险 / 快熔 二次保护。布线：避开运动部件、高温、挤压；接头牢固、做绝缘。定期：清灰、防潮、查线、紧端子。娃娃机电源是整机稳定运行的“心脏”，选型不当易导致设备频繁故障、抓力失准、安全隐患甚至火灾。
