弹珠机电源的使用原理

弹珠机电源是专为弹珠机、娃娃机、老虎机等游乐设备设计的开关电源，核心作用是将 220V 交流电转为稳定直流电，驱动主板、灯板、马达、投币器等部件。弹珠机电源的使用原理，依据其类型（商用、自制或玩具）有所不同，但核心都是为控制电路、电磁执行机构和显示系统提供稳定电力。

弹珠机电源类型与供电方式

‌商用/工业级弹珠机‌：通常采用 ‌220V 交流市电‌，通过内部开关电源转换为多种直流电压（如 24V、5V）供不同部件使用 ‌。‌自制/Arduino 控制弹珠机‌：多使用 ‌24V 开关电源驱动电磁组件‌（如弹板、Pop Bumper），同时用 ‌5V 逻辑电源‌ 为 Arduino 和传感器供电，两者电气隔离以确保安全与稳定性 。‌儿童益智类弹珠机‌：常见 ‌电池供电‌（如 4 节 5 号电池），便于便携使用，适合低功耗场景。

弹珠机电源电源常见规格（标准款）输入：110-240V AC（宽幅电压，全球通用）输出：多路直流（最常用）5V/10A-15A：专供主板、CPU、显示屏。12V/5A-10A：供 LED 灯、散热风扇、小马达，24V/2A-5A：供大功率电磁铁、退珠电机，总功率：150W-350W（常规机型）。外观：金属壳（防干扰 / 散热），带风扇 / 散热孔。稳压滤波：输出纯净直流电，防止灯闪、主板死机、声音杂音、多重保护、短路保护 (SCP)：线路短路自动断电，防烧机，过压 / 过流保护 (OVP/OCP)：电压 / 电流超标时切断输出，过温保护 (OTP)：温度过高自动关机，防火灾。抗干扰：抑制电机、电磁铁启停产生的电压尖峰

弹珠机电源电源选型与替换要点

功率留余量：电源额定功率 ≥ 机器总功率 × 1.3~1.5 倍（应对马达启动峰值）接口匹配：核对插头 / 线序（Jamma 标准 / 厂家自定义）安装尺寸：核对机箱内安装孔位

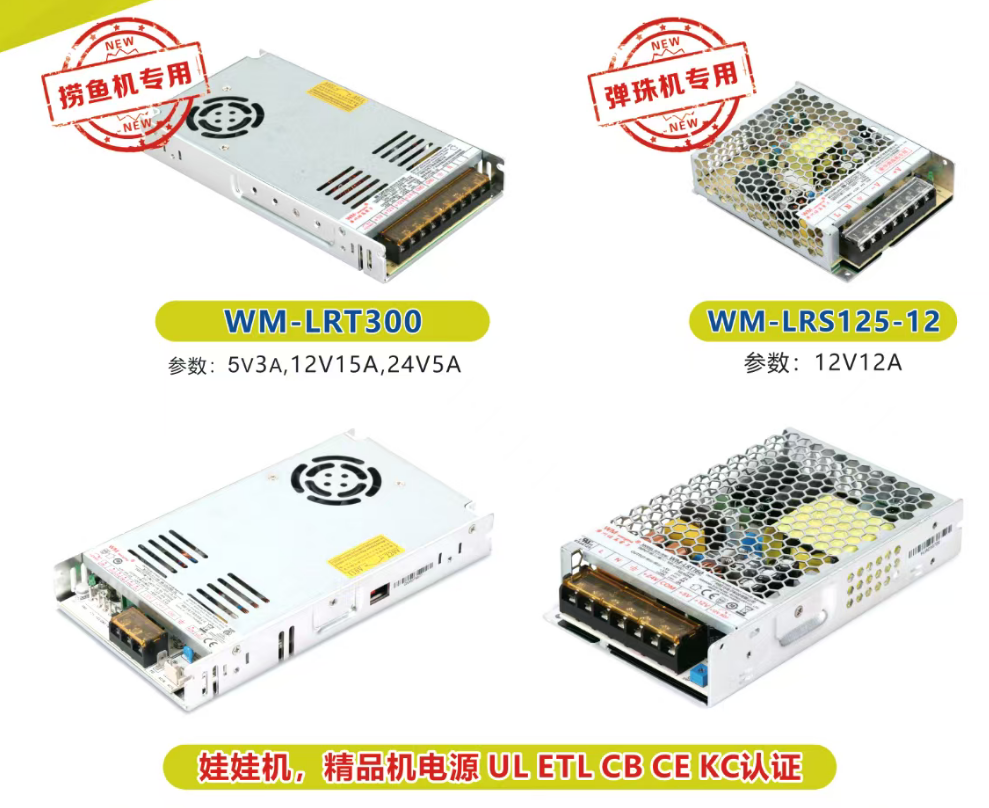

品质优先：选带认证、品牌电源（如旺马、MW、明纬），寿命更长、更稳定。

弹珠机电源电源使用原理要点

‌多电压系统设计‌：高功率电磁部件（如弹射器、弹板线圈）需 ‌24V 高压大电流‌ 供电，以产生足够驱动力 。控制逻辑（微控制器、传感器、LED 灯）使用 ‌5V 低压直流电‌，避免信号干扰 ‌

‌电磁控制驱动弹珠运动‌：现代电子弹珠机主要依靠 ‌电磁铁精确控制弹珠轨迹‌：当弹珠触碰金属传感器，电路接通，电磁铁瞬间通电产生磁场，将弹珠弹射出去 ‌

‌安全与隔离设计‌：自制弹珠机常将 ‌高压（24V）与低压（5V）电路物理与电气隔离‌，例如通过独立电源模块或隔离变压器，防止高压窜入控制逻辑造成损坏 ‌

‌便携设备采用电池供电‌：部分玩具弹珠机使用 ‌4 节 5 号干电池‌（约 6V），满足低功耗需求，适合家庭或户外使用 ‌

注意：“永动弹珠机”并非真永动机，其持续运动依赖 ‌持续通电的电磁或磁力辅助系统‌，断电后即因摩擦停止
