工控电源应用技术分享

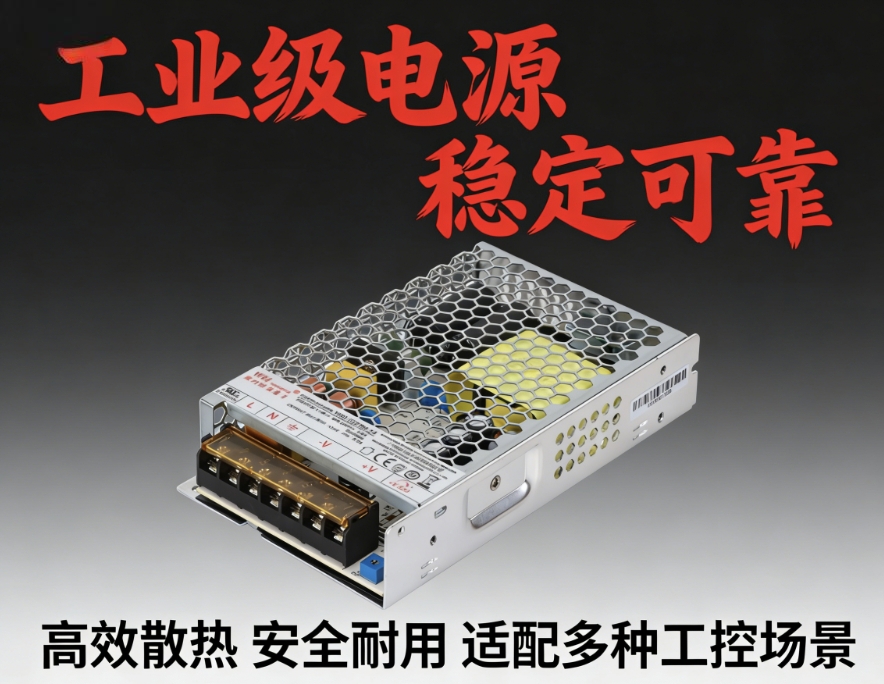

旺马工控电源高效散热，安全耐用，适配多种工控场景。工控电源应用的核心是 “适配环境、预留余量、主动防护、智能监控”，从选型到运维全流程把控，才能实现工业系统高效、稳定、长寿命运行。工控电源，全称工业控制电源，是专门为工业自动化设备、工控设备、恶劣工业环境设计的开关电源。它的核心作用：把电网的 220V 交流电（AC） 转换成设备需要的 稳定直流电（DC），比如 24V、12V、48V 等，给 PLC、继电器、传感器、伺服、触摸屏、工控机等供电。

工控电源是工业自动化系统的 “能量心脏”，其应用技术直接决定设备稳定性、能效与寿命，核心围绕选型匹配、抗干扰设计、散热防护、冗余备份、智能运维五大维度展开，以下是全场景技术要点与实操方案。

一、核心选型：匹配工控严苛环境

1. 关键参数选型标准

功率匹配：按 “实际负载 ×1.5~2 倍” 选型，预留余量避免长期满负载（≥80%）运行，防止电容老化、温升超标。

宽温适应性：工业级标准-20℃~70℃，冶金 / 化工等极端场景选-40℃~85℃宽温型号。

EMC 兼容性：必须满足 GB/T 17626，通过静电 ±6kV、浪涌 ±2kV、射频场 10V/m测试，避免干扰 PLC、传感器。

可靠性指标：MTBF≥10 万小时（高端设备≥20 万小时），电解电容寿命≥5 万小时（+40℃环境）。

输入输出规格：宽压输入85~265V AC，主流输出12V/24V/48V DC，精度 ±1%，瞬态响应≤20ms。

2. 选型避坑：不选民用工控电源（温度 0~40℃、EMC 差），必须用工业级型号。不忽视未来负载扩容，功率余量是长期稳定的关键。不盲目低价，牺牲 EMC、宽温与可靠性会导致系统故障频发。

二、抗干扰设计：工业现场电磁防护核心

1. 硬件滤波方案

输入侧：加装 EMC 滤波器 + 压敏电阻，抑制电网浪涌与传导干扰。

输出侧：并联 TVS 管、RC 吸收回路，滤除高频噪声；输出线用双绞线（RVVSP 2×1.0mm²），减少辐射。

接地规范：金属外壳可靠接地（PE 线），输入 / 输出线分开布线（间距≥10cm），信号线与电源线分层、直角交叉（间距≥20cm）。

2. PCB 与隔离设计：初 / 次级爬电距离≥8mm，Y 电容跨接滤除共模噪声。地平面严格分离，禁止交叉；用平面变压器降低 EMI 辐射。关键信号（模拟量、编码器）与电源回路光电隔离，阻断共地干扰。

三、散热与防护：延长寿命的基础保障

1. 散热设计

安装预留上下左右≥50mm散热空间，风道通畅。环境温度＞40℃时降额使用（功率降 20%~30%）或加装强制风冷。定期清理散热孔积尘，避免风道堵塞导致过热保护。

2. 环境防护

潮湿 / 多尘场景：用防潮涂层、密封柜体，选 IP54 及以上防护等级。

振动场景：导轨式安装 + 减震垫，避免焊点疲劳脱落。

防爆场景：必须用防爆认证电源，严禁普通型号替代。

四、特殊负载适配：解决启动与冲击难题

1. 容性负载（大容量电容）

串联限流电阻或选缓启动工控电源，抑制启动冲击电流（可达额定 3~5 倍）。分步上电，避免多电容同时充电拉低母线电压。

2. 感性负载（继电器、电机）线圈并联续流二极管（1N4007），吸收反向电动势，防止损坏电源输出管。大功率电机驱动：加缓冲电路（RCD），降低 dv/dt 干扰。

3. 动态负载（伺服、步进电机）选快速响应电源（≤20ms），适配 0.1~6000rpm 转速波动，减少机械冲击。母线并联大容量电解电容，平滑动态电流波动。

五、冗余与备份：杜绝单点故障

1. 冗余配置方案

N+1 冗余：2 台及以上电源并联，共用输出母线，单台故障不影响系统。

ORing 二极管 / 芯片：实现工控电源自动切换，无间断供电。

关键设备（PLC、DCS）配UPS 后备电源，断电后维持≥30 分钟运行，保存数据。

2. 热插拔设计：模块化电源支持热插拔，MTTR≤1 小时，在线维护不停车。

六、智能运维：数字化监控与故障预测

1. 实时监测：内置 MCU 监测电压、电流、温度、风扇转速，异常时报警并保护。支持OPC UA、Modbus协议，数据上传 MES/SCADA 系统，远程监控。

2. 故障预测：基于 AI 算法分析温升、纹波、效率变化，提前预警电容老化、器件失效。建立预防性维护计划，定期更换易损件（电容、风扇），MTBF 提升至15 万小时 +。

七、典型应用场景方案

1. 自动化产线（PLC + 伺服 + 传感器）

电源：24V/48V 工业级，功率按总负载 ×1.5 选型。

配置：EMC 滤波器 + 双绞线布线 + 单点接地 + N+1 冗余。

效果：抗干扰强，MTBF≥12 万小时，停机率降低80%。

2. 数控机床（主轴 + 伺服 + 数控系统）

电源：48V 大功率 + 多路隔离输出，瞬态响应≤15ms。

配置：PFC 校正（PF≥0.98）+ 母线大电容 + 光电隔离。

效果：效率≥95%，谐波 THD＜5%，加工精度稳定。

3. 户外 / 恶劣环境（冶金、矿山）

电源：-40℃~85℃宽温，IP65 防护，导轨式安装。

配置：强制风冷 + 防潮涂层 + 浪涌保护 + UPS 备份。

效果：适应极端温湿度，抗振动，连续运行无故障。

八、维护与安全规范

操作安全：断电后等待5 分钟（电容放电）再接线 / 维护，防止电击。

定期检查：每月测输出电压 / 纹波，每季度清灰、查风扇，每年更换老化电容。

故障排查：先查输入电压、接线、散热，再测保护电路（过压 / 过流 / 短路），最后替换测试。
