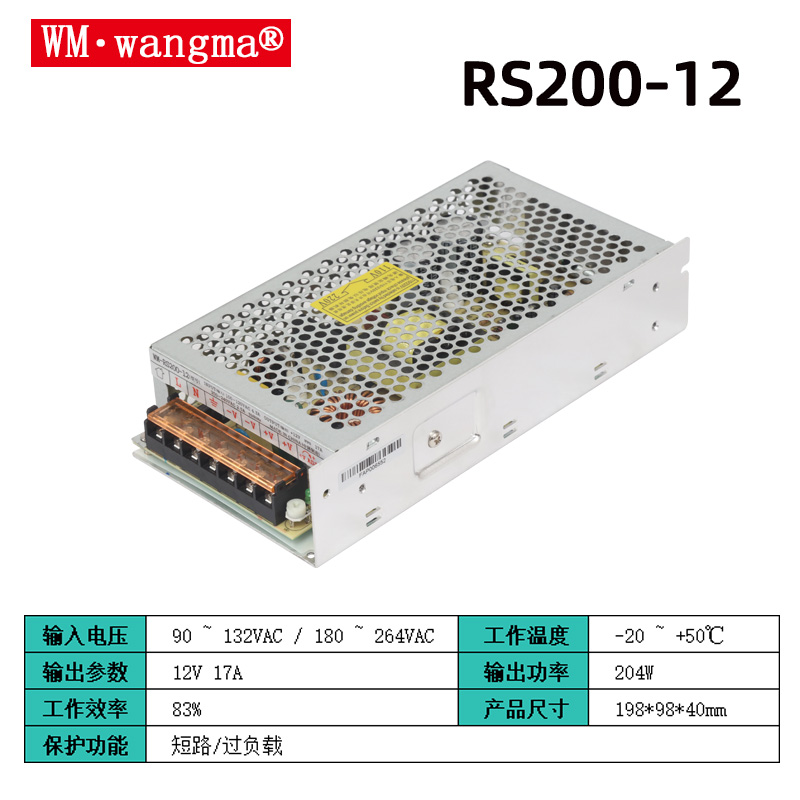

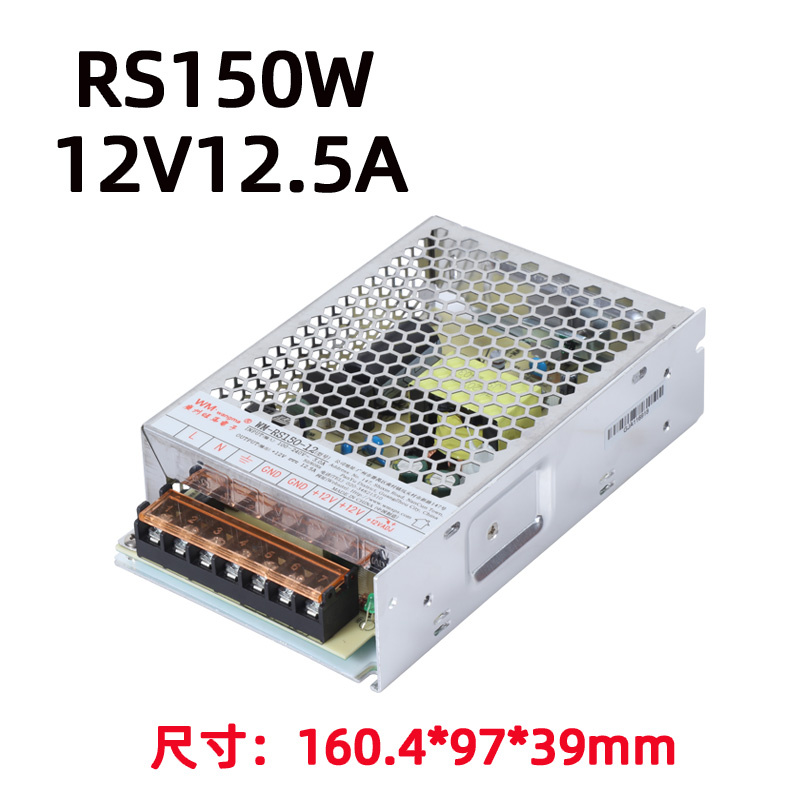

12V开关电源工控设备

一、工控场景的核心需求：为何12V开关电源成为首选？

工业控制环境与民用场景有着本质区别，高温、粉尘、振动、电网波动等复杂工况，对开关电源的稳定性、抗干扰能力和耐用性提出了严苛要求。传统线性电源虽结构简单，但存在效率低、发热严重、体积庞大等弊端，无法适配工控设备紧凑的安装空间和长期高负荷运行的需求，而12V开关电源恰好精准契合工控场景的核心痛点，成为行业主流选择。

从电压适配性来看，12V直流电压属于低压安全范围，既能满足工控设备内部核心元器件（如芯片、继电器）的供电需求，又能有效降低设备漏电、短路等安全隐患，保障操作人员与设备的安全。从工况适配性来看，工业现场电网波动频繁，部分场景还存在雷击浪涌、电磁干扰等问题，12V开关电源具备宽输入电压范围（通常支持AC 85-264V全球通用），能抵御电网波动带来的冲击，同时通过优化屏蔽设计，有效抑制电磁干扰（EMI），避免对PLC、传感器等敏感设备的信号采集和逻辑运算造成干扰。此外，工控设备多为嵌入式或导轨式安装，12V开关电源体积小巧、重量轻，可灵活嵌入控制箱或直接安装在标准DIN导轨上，大幅节省安装空间，适配不同工控设备的布局需求。

二、12V开关电源的核心结构与工作原理

12V开关电源的核心作用是将工业现场的交流市电（AC 220V或380V）转换为稳定的12V直流电压，为工控设备提供纯净、持续的电力供应，其工作原理基于高频开关技术，通过PWM（脉冲宽度调制）控制实现高效电压转换，核心结构主要由七大部件组成，各部分协同工作，确保输出电压的稳定性与可靠性：

1. 输入滤波电路：主要用于消除电网中的杂波干扰，过滤市电中的高频噪声和瞬时波动，为后续电路提供稳定的输入电压，避免杂波影响电源转换效率和输出稳定性。

2. 整流桥：将输入的交流电压转换为未经稳压的直流电压，完成“交流→直流”的初步转换，是电压转换的基础环节。

3. 开关管（MOSFET）：作为电源的“开关”，在PWM控制器的控制下高频切换电流，控制能量的传输节奏，其开关频率直接影响电源的效率和体积。

4. 高频变压器：核心作用是隔离输入与输出电路，同时将整流后的直流电压调整至12V，隔离设计能有效避免输入侧高压串入输出侧，保护工控设备核心元器件，这也是工业级电源的重要安全保障。

5. PWM控制器：电源的“大脑”，通过实时监测输出电压，动态调节开关管的导通与关断时间，确保输出电压稳定在12V±0.5%的精度范围内，应对负载变化带来的电压波动。

6. 输出滤波电路：对转换后的12V直流电压进行平滑处理，滤除高频纹波和噪声，使输出电压更加纯净，避免纹波干扰工控设备的精密运行，通常要求输出纹波≤100mVp-p。

7. 反馈电路：实时采集输出电压信号，反馈给PWM控制器，形成闭环控制，当输出电压出现偏差时，控制器及时调整，确保电压稳定，这是电源稳压精度的核心保障。

相较于传统线性电源，12V开关电源通过高频开关技术，将转换效率提升至80%-95%，大幅降低了能量损耗和设备发热，同时体积缩小50%以上，更适合工控设备紧凑的安装环境，也能减少工业现场的散热压力，延长设备使用寿命。

三、12V开关电源在工控设备中的典型应用场景

12V开关电源的适配性极强，覆盖工业自动化、电力监控、智能制造等多个领域，成为各类工控设备的标准供电方案，以下是最常见的应用场景，展现其在工控系统中的核心价值：

（一）PLC与伺服系统供电

PLC作为工控系统的“核心大脑”，负责逻辑运算、指令发送和数据采集，其内部I/O模块、通信模块、CPU等核心部件均需要稳定的12V直流供电。12V开关电源的低纹波、高稳定性的特点，能确保PLC的逻辑运算精准无误，避免因电压波动导致的指令错误或设备死机；同时，伺服驱动器作为工控设备的“执行机构”，其控制单元也需要12V电源供电，12V开关电源的宽温域适应能力（工业级通常支持-40℃~+85℃），能应对车间高温、户外低温等极端工况，保障伺服系统的稳定运行，提升设备的定位精度和运行效率。某知名工业机器人厂商测试数据显示，搭载优质12V开关电源后，其六轴机器人的定位精度提升了0.02mm，故障停机率降低15%。

（二）工业传感器与变送器供电

工业现场的温度、压力、流量、液位等传感器，以及信号变送器，大多采用12V直流供电，这类设备体积小、功耗低，但对供电稳定性要求极高——电压波动会导致传感器采集的数据偏差，影响生产监测的准确性。12V开关电源具备精准的稳压性能和低纹波特性，能为传感器提供纯净的电力，确保数据采集的精度；同时，其抗干扰能力强，能抵御工业现场的电磁干扰、振动等影响，避免传感器信号失真，为生产监控和数据分析提供可靠的数据支撑。

（三）工控屏与人机交互设备供电

工控屏、触摸屏、文本显示器等人机交互设备，是操作人员与工控系统沟通的桥梁，其背光灯、显示面板、控制芯片均需要12V电源供电。12V开关电源的小体积、低发热特点，能适配工控屏紧凑的内部结构，同时稳定的供电能确保屏幕显示清晰、操作流畅，避免因电压不稳导致的屏幕闪烁、死机等问题，提升操作人员的工作效率；此外，部分工控屏安装在户外或高温车间，12V工业级开关电源的宽温设计和防尘、防潮性能，能适应恶劣环境，延长设备使用寿命。

（四）电力监控与智能终端供电

在电力系统的远程终端单元（RTU）、智能电表等设备中，12V开关电源承担着长期稳定供电的任务，这类设备通常需要连续运行10年以上，对电源的可靠性要求极高。工业级12V开关电源的MTBF（平均无故障时间）高达100万小时以上，配合宽输入电压范围，能应对电力系统中常见的电压波动（如电网切换时的暂态过压），确保终端设备持续稳定运行，保障电力监控数据的实时传输和记录。

四、工控场景中12V开关电源的核心优势与防护设计

针对工控场景的严苛需求，工业级12V开关电源在普通开关电源的基础上，强化了可靠性、抗干扰性和防护性能，形成了适配工控场景的核心优势，同时通过多重防护设计，抵御工业现场的各类风险：

（一）核心优势

高可靠性：采用工业级元器件（耐温电容、耐温电感等），经过严格的老化测试和环境测试，能适应-40℃~+85℃的宽温环境，可在粉尘、振动、潮湿等恶劣工况下长期稳定运行，MTBF（平均无故障时间）普遍达到100万小时以上，大幅降低工控设备的故障停机率。

高效节能：转换效率高达85%-95%，部分高端产品甚至达到93%以上，远高于传统线性电源（效率仅60%-70%），能有效减少能量损耗，降低工业生产的用电成本；同时，低发热设计减少了散热压力，无需额外配备大型散热设备，节省安装空间和成本。

抗干扰能力强：通过EMC（电磁兼容性）设计，符合CISPR 32 Class B等工业标准，能有效抑制电磁干扰（EMI）和电磁辐射（EMS），既避免自身产生的干扰影响其他工控设备，也能抵御工业现场的高频干扰、浪涌冲击，确保供电稳定。

灵活适配：体积小巧，支持导轨式、嵌入式、壁挂式等多种安装方式，适配不同工控设备的安装需求；同时，宽输入电压范围（AC 85-264V）支持全球通用，可应对不同地区的电网差异，部分产品还支持输出电压微调（11.4V~12.6V），适配不同后级电路的供电需求。

（二）多重防护设计

工业现场故障频发，12V开关电源通过内置六重防护机制，构建安全屏障，避免电源故障影响整个工控系统，所有保护功能多支持自动恢复，故障解除后可快速恢复正常供电：

过压保护（OVP）：当输出电压超出额定范围（如12V异常升高至15V）时，电源自动切断输出，保护工控设备核心元器件不被高压击穿，避免PLC、传感器等设备损坏。

过流保护（OCP）：当负载短路或过载（如传感器短路、负载电流超出电源额定电流）时，电源自动限制输出电流或切断输出，防止电源自身烧毁，同时保护后级工控设备。

过温保护（OTP）：当电源内部温度过高（如超过85℃）时，自动切断输出，待温度降至安全范围后恢复供电，避免因高温导致元器件老化、烧毁，延长电源使用寿命，尤其适配高温车间等场景。

短路保护（SCP）：输出端发生短路时，立即将电流限制在安全范围，快速切断输出，杜绝因短路引发的火灾、设备损坏等安全隐患，故障解除后可自动恢复。

欠压锁定（UVLO）：当输入电压低于额定范围（如市电电压过低）时，电源停止输出，避免因低压导致设备运行异常或损坏，待输入电压恢复正常后重启供电。

反向输入保护（RIP）：防止输入电压正负极接反导致电源烧毁，尤其适配工业现场复杂的接线环境，减少接线错误带来的损失。
